Specificaties: | 7490100143 | P/N: | LP1197ANL |
---|---|---|---|
Ethernet: | 10/100Base-t SMD | MAATREGEL: | 13.08x14.99x3.68mm |
Montage: | smd | monsters: | Beschikbaar |
Archividisponibili: | PDF/3D/ISG/Stp/Step/Datasheet | ||
Hoogtepunt: | Dubbele Haventransformator,De Transformator van de vierlinghaven |
1. 10/100Base-t Transformator voor PoE Toepassing
2. Lan Afzonderlijke Transformatormodules
3. Eenvoudigste magnetische component androute op PCB te plaatsen
4. Ontworpen om IEEE802.3u-aan vereiste te voldoen
5. Dimensionaal: 12.70x7.15x6.20mm
6. Document: PDF/Informatieblad/3D/IGS/Stap /Stp

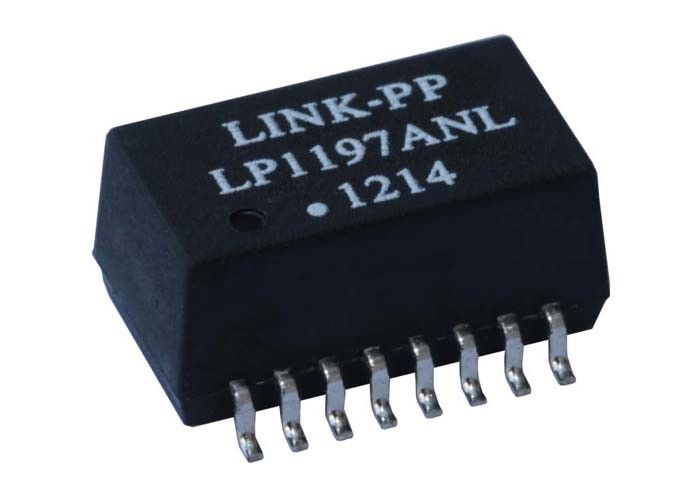

Verbinding-pp Artikelnummer | LP1197ANL | |
Het ontwerpen van Model | 7490100143 | |
Toepassing-Lan | ETHERNET (niet PoE) | |
Kernen per Haven | 2 | |
Transformatortype | DATACOM TRANSFORMATOR | |
Het opzetten van Eigenschap | DE OPPERVLAKTE ZET OP | |
Pakkethoogte (mm) | 12.70 | |
Pakketlengte (mm) | 9.30 | |
Pakketbreedte (mm) | 6.20 | |
Toepassing | ALGEMEEN DOEL | |
Snelheid | 10/100 basis-t | |
Temperatuur | 0 AAN 70℃ | |
Draaienverhouding RX | 1CT: 1CT | |
Draaienverhouding TX | 1CT: 1CT |
Elektrospecificaties @25℃
1. Draaienverhouding
TX=1CT: 1CT RX=1CT: 1CT
2. OCL: 350uH min
@100KHz, 100mV, Bias 8mADC
3.Insertion verlies:
0.1-100MHz: - MAXIMUM 1.2dB
4.Return verlies:
1-30MHz: - 16dB min
40MHz: - 14dB min
50MHz: - 13dB min
60-80MHz: - 12dB min
5.Crosstalk:
30MHz: - 45dB-TYPE
60MHz: - 40dB-TYPE
100MHz: - 35dB-TYPE
6.Differential aan Gemeenschappelijke Wijzeverwerping:
30MHz: - 43dB min
60MHz: - 37dB min
100MHz: - 33dB min
7.Isolation voltage: 1500Vrms
8.Operating temperatuur: -40℃~85℃.
Toepassingen:
1. De Series van de INVALSschijf
2. CompactPCIschakelaars en P.XI-Schakelaars
3. Vacuüm Fluorescente Vertoningen
4. Inkt en Toner Patronen
Concurrentievoordeel:
Wereldleiderleverancier van Geïntegreerde RJ45-Schakelaar, Afzonderlijke Magnetische Transformatoren en Optische Zendontvangermodules
1. 16 van de productiejaar ervaring,
2. 1100 personeelsleden,
3. 100% test
4. Flexibele levertijd
