Huis > producten > POE LAN-transformator > POE51Q-48ED de Norm van machtstransformatoren IEEE802.3bt en werkt met 36 – 57 V-Input

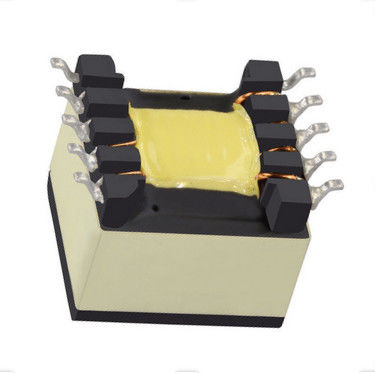

POE51Q-48ED de Norm van machtstransformatoren IEEE802.3bt en werkt met 36 – 57 V-Input

Productdetails

Plaats van herkomst: Guangdong, China

Merknaam: LINK-PP

Certificering: UL,RoHS,Reach,ISO

Modelnummer: POE51Q-48ED

Betaling & het Verschepen Termijnen

Min. bestelaantal: 400/2000/10K/25K

Prijs: $0.06-$3.2

Verpakking Details: T&R

Levertijd: Voorraad

Betalingscondities: TT, NET30/60/90-Dagen

Levering vermogen: 3KK/Month

Krijg Beste Prijs
Hoogtepunt:

De Magnetische Transformator van POE51Q-48ED Ethernet

,

Machtstransformatoren POE51Q-48ED

,

UL goedgekeurde Machtstransformatoren

specificaties:
POE51Q-48ED
Macht:
51W
Inductantie bij 0A:
22.2@±10%
Tolerantie:
10%
Isat:
4.7A
Maximum lekkageinductantie:
0.1µH
Isolatievoltage:
48 V, 0,97 A
Secundaire output:
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone format/S-Parameters
Levenscyclus:
Meer dan 20Years
specificaties:
POE51Q-48ED
Macht:
51W
Inductantie bij 0A:
22.2@±10%
Tolerantie:
10%
Isat:
4.7A
Maximum lekkageinductantie:
0.1µH
Isolatievoltage:
48 V, 0,97 A
Secundaire output:
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone format/S-Parameters
Levenscyclus:
Meer dan 20Years
POE51Q-48ED de Norm van machtstransformatoren IEEE802.3bt en werkt met 36 – 57 V-Input
POE51Q-48ED perfecte oplossing voor hoge machtspoe toepassingen met inbegrip van de Slimme Bouw en IoT

Specificaties Macht (w) Inductantie bij 0A (µH) Tolerantie (%) Isat (A) Maximum DCR (mΩ)
Pri Seconde Aux
POE51Q-48ED 51 22.2@±10% 10 4.7 34 266 85



Lekkage
Inductantie
maximum (µH)
Draaienverhouding Isolatie
Voltage (Vrms)
Secundair
Output (V, A)
Pri: Seconde: Aux
0,1 1:02: 01 1500 48 V, 0,97 A



• Ontwikkeld voor de machtsconvertors van Flyback DC/DC PoE PD tot 51 W

• Ontworpen om aanstaande IEEE802.3bt te ontmoeten werkt de norm en met 36 – 57 V-input

• 1500 Vrms, één minieme isolatie (hipot) tussen primair en hulp tot secundair.

• Perfecte oplossing voor hoge machtspoe toepassingen met inbegrip van de Slimme Bouw en IoT

• Aec-Q200 Rang 1 (– 40°C aan +125°C)



Kern materieel Ferriet

Milieu   Volgzame RoHS, vrij halogeen

Beëindiging   Tin-zilveren-koper over tin over nikkel over phosbrons

Gewicht 6,5 – 8 g

Omgevingstemperatuur – 40°C aan +125°C

Maximum Omringende deeltemperatuur +165°C (+ temperaturenstijging)

De Component van de opslagtemperatuur: – 40°C aan +165°C

Band en spoel die verpakken: – 40°C aan +80°C

De weerstand tegen het solderen hitte Maximum drie 40 tweede terugvloeiingen bij +260°C, delen koelde aan kamertemperatuur tussen cycli

Vochtigheidsvertrouwelijkheidsniveau (MSL) 1 (het onbeperkte vloerleven bij <30>

De mislukkingen op tijd (de FIT)/betekenen Tijd tussen Mislukkingen (MTBF)

38 per miljard uren/26.315.789 die uren, per Telcordia SR-332 worden berekend



1. Verpakking: D = machine-klaar spoel 13 ″. Eia-481 in reliëf gemaakte plastic band (150 delen per volledige spoel).

                               Beschikbare hoeveelheden minder dan volledige spoel: in band (niet klaar machine) of met leider en aanhangwagen (last $25).

2. De inductantie is voor primair, gemeten bij 250 kHz, 0,5 Vrms, 0 Adc.

3. De lekkageinductantie is voor primair met secundair en aux de winding shorted.

4. Gelijkstroom-stroom bij 25°C die een inductantiedaling van veroorzaakt <15>

5. De output is voor secundair. De output van aux het winden is 12 V, 30 mA.

6. Elektrospecificaties bij 25°C. Verwijs naar Doc. 362 „het Solderen Oppervlakte Componenten“ alvorens opzetten te solderen.
