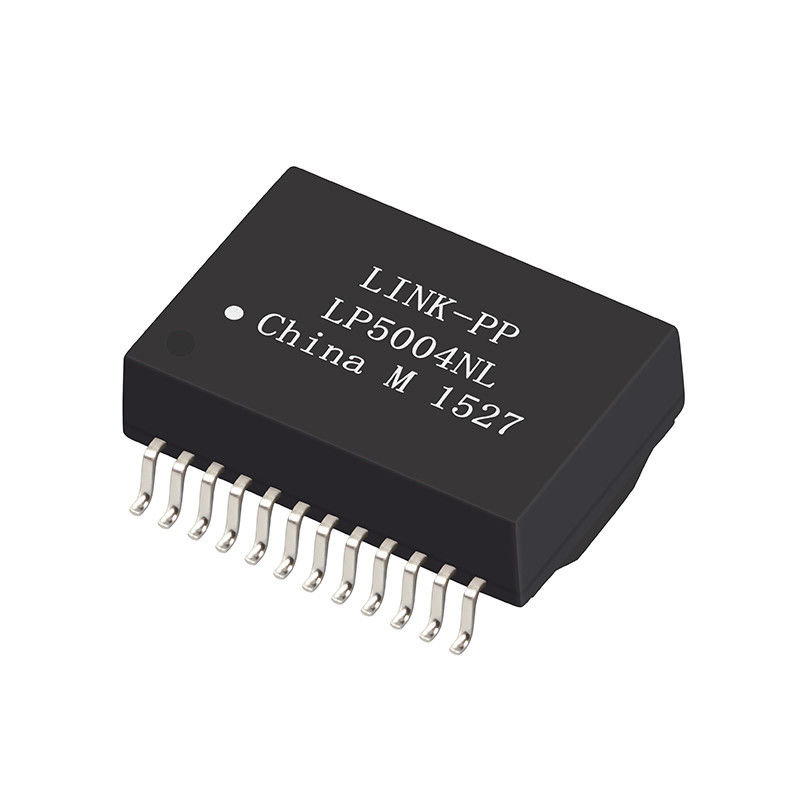

De Transformator Enige Haven 24pins SMD van LP5004NL 1000Base-t Magnetics

1. de Transformator van 1000Base-t Magnetics
2. Isolatievoltage: 1500Vrms
de Isolatietransformator van 3. 10/100/1000Mbps Ethernet

4. 24 speldenoppervlakte het Opzetten Transformator

5. Verbinding-pp LP5004NL Magnetisch voor Gigabit Ethernet

Elektrospecificaties (25):

1. Draaien Ratio50KHz, 0.5V

    Spaanderkant: Lijn side=1CT: 1CT+_2%

2. Inductantie (Ls) 100KHz, 0.1V, Bias van 12mA gelijkstroom:

    Spaanderkant: 350uH min

3. Toevoeging Loss1-100MHz: -1.4dB maximum

4. Terugkeer Loss1-30MHz: -16dB min

            40MHz: -14.4dB min

            50MHz: -13.1dB min

            60-80MHz: -12dB min

            100MHz: -10dB min

5. Verschil aan Gemeenschappelijke Wijzeverwerping:

            30MHz: -45dB min

            60MHz: -40dB min

            100MHz: -35dB min

6. Crosstalk30MHz: -40dB min

             60MHz: -35dB min

             100MHz: -30dB min

7. Hallo-pot: 1500Vrms, 0.5mA, 1Sec

    Spaanderkant aan Lijnkant


Toepassingen

Gebruikt voor voorzien van een netwerk en communicatie materiaal zoals HUB, PC-kaart,
Schakelaar, Router, PC Mainboard, SDH, PDH, IP Telefoon, xDSL-modem


Concurrentievoordeel

1100 personeelsleden,

100% test

Flexibele levertijd

LP5004ANLE
LP5004ANL
LP5004NL
LP5004NLE
LP5005ANL
LP5005NLE
LP5006ANL
LP5007ANL
