Productdetails
Plaats van herkomst: China
Merknaam: LINK-PP
Certificering: UL,ROHS,Reach,ISO

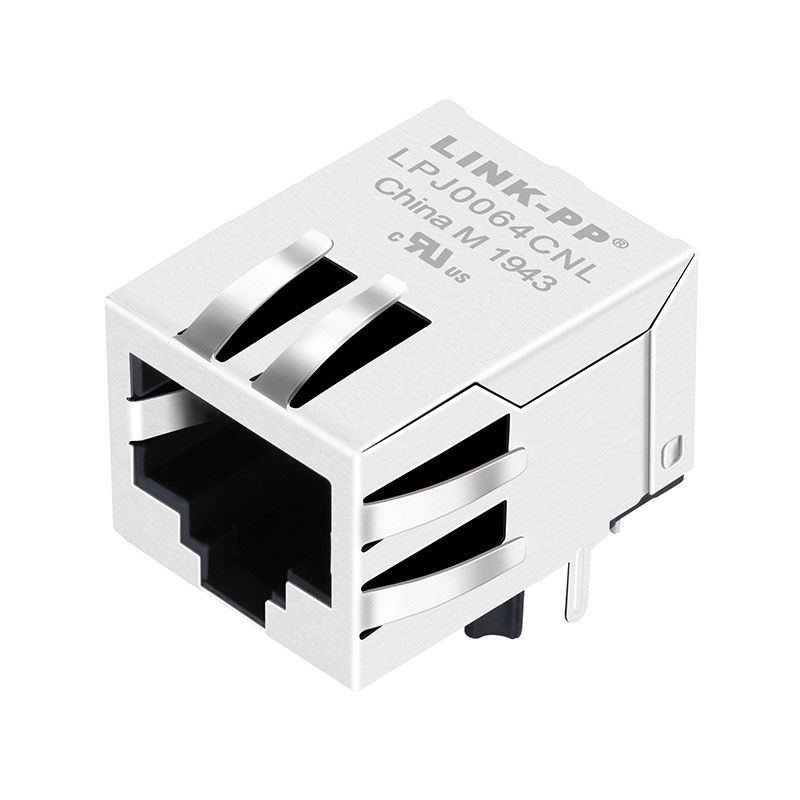

Modelnummer: 6605424-1 (LPJ0064CNL)
Betaling & het Verschepen Termijnen
Min. bestelaantal: 50/500/1000
Prijs: Supportive
Verpakking Details: 50PCS/Tray, 1200pcs/Carton
Levertijd: Voorraad
Betalingscondities: TT, NET30/60/90-Dagen
Levering vermogen: 4600K.PCS/Month
Reeks: |
6605424-1 AMP-aansluitingen voor TE-connectiviteit |
Toepassingen: |
10/100 basis-T, AutoMDIX |
Bescherming: |
Beschermd |
Montage-stijl: |
Door het gat |
LED-indicator: |
Zonder geleid |
Opzettende Hoek: |
Rechte hoek |
Tabrichting: |
Tab Down |
Brandbaarheidsklasse: |
UL 94 V-0 |
Werktemperatuurbereik: |
0°C tot + 70°C |
Reeks: |
6605424-1 AMP-aansluitingen voor TE-connectiviteit |
Toepassingen: |
10/100 basis-T, AutoMDIX |
Bescherming: |
Beschermd |
Montage-stijl: |
Door het gat |
LED-indicator: |
Zonder geleid |
Opzettende Hoek: |
Rechte hoek |
Tabrichting: |
Tab Down |
Brandbaarheidsklasse: |
UL 94 V-0 |
Werktemperatuurbereik: |
0°C tot + 70°C |
■ Spacesparen op PCB's
■ Verbeterde betrouwbaarheid en EMI-prestaties ten opzichte van discrete magneten
■ Microsweis van magneetdraad tot PCB versus solderen
■ Voldoet aan of overtreft FCC Deel 68, IEEE 802.3, en ANSI X3.263 eisen
■ Ondersteunt alle geschikte en beschikbare PHY-chips en -toepassingen
■ Verlengde temperatuur -40°C tot +85°C beschikbaar
■ Verscheidene mogelijkheden voor circuits
■ Modulaire aansluitingen met geïntegreerde magneten
| Elektrische specificatie | Waarde |
|---|---|
| Draaiverhouding |
TX=1CT:1CT RX=1CT:1CT |
| Invoegingsverlies | -1,0 dB MAX @ 1-65MHz |
| Terugkeerverlies |
-20dB MIN @ 5-10MHz -16dB MIN @ 10-30MHz -12dB MIN @ 30-60MHz -10dB MIN @ 60-80MHz |
| Kruispraat |
-40dB MIN @ 1-30MHz -35dB MIN @ 30-60MHz -30dB MIN @ 60-100MHz |
| Afwijzing van de gemeenschappelijke modus |
-30dB MIN @ 1-50MHz -20dB MIN @ 50-150MHz |
| Hipot | 1500 Vrms |
| OCL | 350uH MIN @ 100KHz, 100mV, 8mA DC Bias |
| Werktemperatuur | 0°C tot 70°C |
1. Ontworpen om toepassingen te ondersteunen, zoals SOHO ((ADSL-modems), LAN-on-Motherboard ((LOM), hub en switches.
2Voldoet aan IEEE 802.3 specificatie
3. Verbindingsmaterialen:
Housing: thermoplastisch UL94V-0
Contact/schild: koperlegering
Schildenplating: nikkel
Contactplaat: Goud 6 micro-inch min.In contactgebied.
4Temperatuur van het soldeerpunt: max. 265°C
Temperatuurtijd van het soldeerpunt: maximaal 5 sec.
5. UL-certificering: dossiernummer E484635
