Productdetails
Plaats van herkomst: China
Merknaam: LINK-PP
Certificering: UL,ROHS,Reach,ISO
Modelnummer: 1-2301994-0
Betaling & het Verschepen Termijnen
Min. bestelaantal: 3-5 stuks Gratis monsters
Prijs: Negotiable
Verpakking Details: 50PCS/Tray, 1200pcs/Carton
Levertijd: Voorraad
Betalingscondities: TT, NET30/60/90-Dagen
Levering vermogen: 4600K.PCS/4 Weken
Versnelling: |
1 g |
Bescherming: |
Beschermd |
Tab-oriëntatie: |
KLINK NEER |
Type: |

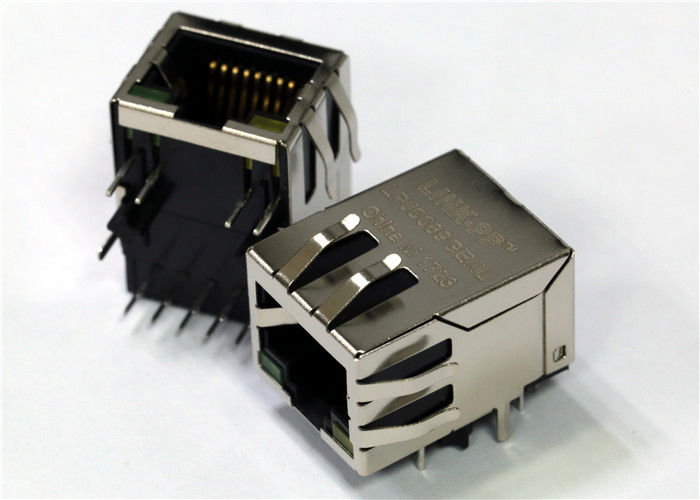

1-2301994-0 Magnetische jack |
Indicator: |
Groene / gele LED's |
Monsters: |
Gratis (3-5 stuks) |
Versnelling: |
1 g |
Bescherming: |
Beschermd |
Tab-oriëntatie: |
KLINK NEER |
Type: |
1-2301994-0 Magnetische jack |
Indicator: |
Groene / gele LED's |
Monsters: |
Gratis (3-5 stuks) |
| Parameter | Specificatie |
|---|---|
| Modulair aansluittype | RJ45 Jack |
| Portconfiguratie | 1 x 1 (haven) |
| Aantal posities / geladen contacten | 8P8C |
| LAN-categorie | Cat6 |
| Montage van de aansluiting | Door Hole Mount |
| Aanwijzing van de verbinding | Rechte hoek |
| Bescherming | Beschermd |
| Magneten | Met magneten |
| LED's | met LED |
| Lichtspijpen | Zonder lichtpijp |
| Versnelling | 1 g |
| Havens | 1 x 1 |
| Oriëntatie | R / A |
| Tab | Op de grond. |
| Werktemperatuurbereik | -40°C tot 85°C |
| Verpakking | T&R |
| Spanningsmodus | - Ja, dat klopt. |
| Huidige modus | - Ja, dat klopt. |
Belangrijkste kenmerken
• Uitgebreide werktemperatuur vanaf -40 °C°Ctot +85°C
• Minimale levensduur van het product van 10 jaar
• 260 °C reflow pin in paste soldering
• Goud met een dikte van 0,76 μm
1,27 μm [50 μin] nikkel
• Verbeterde EMI-integratie en signaalintegriteitsprestaties
• Ondersteunde PHY-chips voor zowel stroom- als spanningsmodus
• De RJ45-aansluiting met ingebouwde magneten met 1x1-vormfactoren heeft veel industriële toepassingen
• Geïntegreerde magneten verminderen de (analoge) ontwerpinspanningen
vereist door de klant
• Het aanbieden van gestandaardiseerde Tape & Reel of Tray verpakkingen voor volledig
geautomatiseerd of handmatig assemblageproces
Jack Placement Notitie:
De RJ45 Jack mag alleen door de behuizing worden aangeraakt om vervorming, verontreiniging of andere schade aan de contactsoldeerspannen en, indien van toepassing, schildsoldeerspannen te voorkomen
A. Aansluiting
De RJ45-aansluiting met ingebouwde magneten moet gelijkmatig op het pc-bord geplaatst zijn.
B. Positie
Bepaal welk gat in het pc-bord de nummer één aansluitingspaneel moet ontvangen, en oriënteer de jack zodat de nummer één soldeerspaneel is uitgelijnd met het gat.Druk dan op de top van de jack tot het zit op het pc-bord.
