Productdetails
Plaats van herkomst: Guangdong, China
Merknaam: LINK-PP
Certificering: UL,RoHS,Reach,ISO

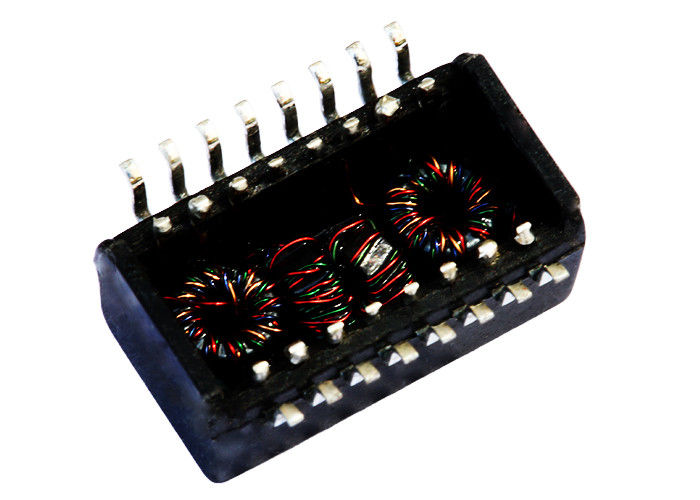

Modelnummer: HN8019CG
Betaling & het Verschepen Termijnen
Min. bestelaantal: 400/2000/10K/25K
Prijs: $0.06-$3.2
Verpakking Details: T&R
Levertijd: Voorraad
Betalingscondities: TT, NET30/60/90-Dagen
Levering vermogen: 3KK/Month
Specificatie: |
HN8019CG |
Deel no: |
LP2019ANL |
Interface: |
10/100Mbps macht |
Familie: |
Telecommunicatietransformator |
Spelden: |
16Pins |
monsters: |
Vrije Beschikbaar |
Archividisponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
Specificatie: |
HN8019CG |
Deel no: |
LP2019ANL |
Interface: |
10/100Mbps macht |
Familie: |
Telecommunicatietransformator |
Spelden: |
16Pins |
monsters: |
Vrije Beschikbaar |
Archividisponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
Elektrospecificatie @25℃
1.Turns verhouding:
TX=1CT: 1CT RX=1CT: 1CT
2.Insertion verlies:
0.1-100MHz: - MAXIMUM 1.0dB
3.Return verlies:
0.1-30MHz: - 18dB min
30-60MHz: -13dB min
60-80MHz: - 12dB min
4.Crosstalk:
0.1-100MHz: - 35dB min
5.DCMR:
30MHz: - 42dB min
60MHz: - 36dB min
100MHz: - 33dB min
6.CMRR:
1-100MHz: -40dB TYPE
7.L: 1-3,6-8:
350uH MIN 100KHz 0.1V 8mADC
8.DCR: 1-3,6-8: 0,9 OHM MAXIMUM
9.LK:
1-3 (Band: 16+14): 0.5uH MAXIMUM 100KHz 0.1V
6-8 (Band: 11+9): 0.5uH MAXIMUM 100KHz 0.1V
10.Cw/w:
(1-3), (16-14): 28pF MAXIMUM 100KHz 0.1V
(6-8), (11-9): 28pF MAXIMUM 100KHz 0.1V
11.Isolation voltage: 1500Vrms
12.Operating temperatuur: -40℃~+85℃.
NOTA'S:
1.Designed om toepassing, zoals SOHO te steunen (ADSL
modem), LAN-op-Motherboard (LOM), hub en Schakelaars.
2.Power over Ethernet (PoE) Magnetics
3.PoE toepassingen huidig vermogen: 350mA.
4.With diverse Draaienverhoudingen.
5.RoHS piek het soldeerselclassificatie 255± 5℃ van „NL“.
