Productdetails
Plaats van herkomst: Guangdong, China
Merknaam: LINK-PP
Certificering: UL,ROHS,REACH,ISO
Modelnummer: ETH1-460L
Betaling & het Verschepen Termijnen
Min. bestelaantal: 400/2000/10K/25K
Prijs: $0.06-$3.2
Verpakking Details: T&R
Levertijd: Voorraad
Betalingscondities: TT, NET30/60/90-Dagen
Levering vermogen: 3KK/Month
transformatortype: |
ETH1-460L Signal Path Transformers |
Draaienverhouding: |
1: 1 zender, 1: 1 ontvanger |
Standaard: |
IEEE 802.3at2009 en IEEE 802.3.bt |
Opencircuit-inductiviteit: |
350µH |
Omgevingstemperatuurbereik: |
-40°C tot +85°C |
Compensatiestroom: |
35 mA bij 25°C |
Verpakking van de verpakking naar de isolatie: |
1500 VRMS |
Isolatie-spanning: |
1.5 kV |
transformatortype: |
ETH1-460L Signal Path Transformers |
Draaienverhouding: |
1: 1 zender, 1: 1 ontvanger |
Standaard: |
IEEE 802.3at2009 en IEEE 802.3.bt |
Opencircuit-inductiviteit: |
350µH |
Omgevingstemperatuurbereik: |
-40°C tot +85°C |
Compensatiestroom: |
35 mA bij 25°C |
Verpakking van de verpakking naar de isolatie: |
1500 VRMS |
Isolatie-spanning: |
1.5 kV |
De ETH1-460L LAN Transformer is ontworpen om aan de eisen van PoE plus toepassingen te voldoen.Deze transformatoren verhogen de efficiëntie van moderne netwerkontwerpen.
1. High Power Design voor 4P-kabelsystemen op60/120 watt, waardoor een robuuste stroomvoorziening in nettoepassingen wordt gewaarborgd.
2. OverschrijdingenGigabit Ethernetterugverliesvereisten voor hogesnelheidsgegevensoverdracht.
3. in overeenstemming metIEEE 802.3at-2009enIEEE 802.3.btTipe 4-industrie-normen voor PoE+- en PoE++-toepassingen
4. Kan 22,5 mA minimale gelijkstroomverschuiving bij 85°C verwerken, met een typische temperatuurstijging van 7°C bij 800 mA en 10°C bij 1000 mA gelijkstroom, waardoor de stabiliteit in verschillende omgevingsomstandigheden behouden blijft.
5Deze oplossing met één onderdeel kan worden gebruikt in plaats van twee ETH1-230-onderdelen, waardoor waardevolle plaatruimte wordt bespaard.
6. Een breed omgevingstemperatuurbereik van-40°C tot +85°Cgeschikt voor verschillende milieucondities.
7Met.ferrietkernmateriaal voor verbeterde prestaties enRoHS-conforme terminalsvoor milieuduurzaamheid.
8- Bestaat tot drie 40 seconden terugstromen tegen+260°C, waardoor duurzaamheid en betrouwbaarheid tijdens de montage worden gewaarborgd.
9. Voldoet aan802.3af specificatiesmet minimaal invoegverlies en uitstekend terugkeerverlies over het gehele frequentiebereik.
|

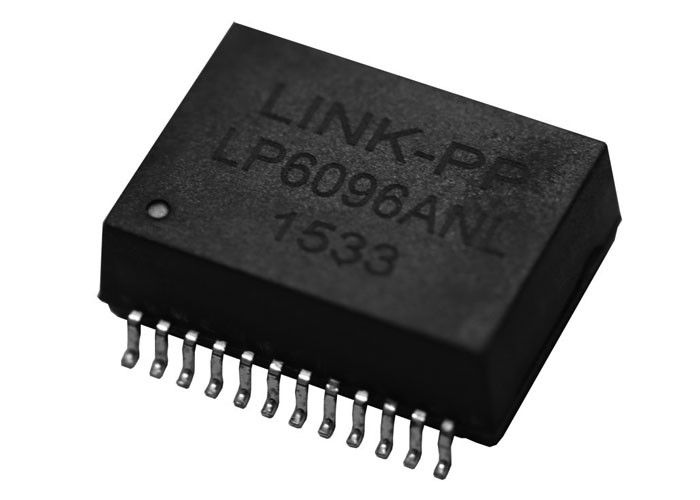

LINK-PP LP6096ANL is gelijk aan ETH1-460L |
|
|
LINK-PP-deelnummer |
LP6096ANL |
|
Nummer van het deel van de coilcraft |
ETH1-460L |
|
Versnelling |
1000BASE-T |
|
Toepassing - LAN |
ETHERNET (PoE+) |
|
Kernmateriaal |
Ferriet |
| Draait ratio RX | 1CT:1CT |
| Draait verhouding TX | 1CT:1CT |
| Invoegingsverlies |
10,0 min dB van 0,1 MHz tot 100 MHz 1.2 min dB bij 125 MHz |
| Terugkeerverlies | 18 dB min van 1 MHz tot 40 MHz 16 dB min bij 50 MHz 12 dB min bij 80 MHz 10 dB min bij 100 MHz |
| Inductievermogen | 350 uH |
| van wikkeling tot wikkeling isolatie | 1500 vrms |
| Beëindiging | RoHS-compliant. 260°C compatibel. |
|
Werktemperatuur |
-40°C tot +85°C |
| Vochtgevoeligheidsniveau (MSL) | 1 |
|
Gewicht |
3.6 g |
|
Pakket |
50/13" spoel; Plastic tape: 32 mm breed, 0,5 mm dik, 24 mm zakspasiëring, 10,6 mm zakdiepte |
