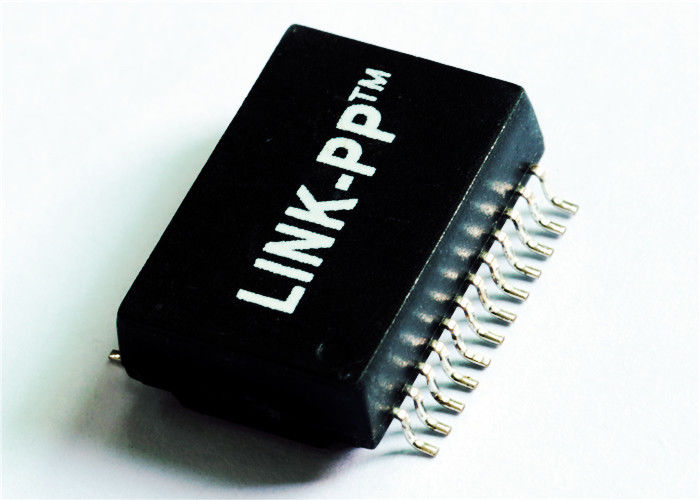

SM51625EL 1000 Base-T LAN Transformer PoE++ Stroom tot 1,2 A

SM51625EL 10/100/1000 Base-T LAN Transformer ondersteuning PoE++

Beschrijving van Gigabit PoE Transformer:

De SM51625EL LAN-transformer beschikt over 10/100/1000 Base-T hoge gegevensoverdrachtsnelheden.Het ondersteunt PoE++ toepassingen met PoE++ Current tot 1,2 A DC per centrale tik.Deze transformator voldoet aan de IEEE802.3-normen en ondersteunt netwerken in LAN-, Ethernet- en Power over Ethernet-toepassingen.Betrouwbare werking in een temperatuurbereik van -40°C tot +85°C en geschikt voor verschillende omgevingsomstandighedenHet heeft ook de volgende robuuste elektrische specificaties:

• 1CT:1CT (±5%) draaiverhouding zorgt voor een nauwkeurige signaaloverdracht.
• Een minimum 80 μH OCL-inductor voor het optimaliseren van de magnetische prestaties.
• 0.5μH Max Leakage Inductaans vermindert signaalinterferentie.
• De maximale DCR (direct current resistance) van 1,4 ohm zorgt voor een efficiënte overdracht van vermogen.
• Cww (capaciteit) typische waarde van 25 pF (100 kHz, 0,1 V) vermindert de signaalvervorming.
• Voor de afwerking van de isolatie-installatie wordt een afdekking van de afdekking van de afdekking van de afdekking van de afdekking van de afdekking van de afdekking van de afdekking van de afdekking van de afdekking van de afdekking van de afdekking van de afdekking van de afdekking van de afdekking van de afdekking van de afdekking van de afdekking van de afdekking.
• Behoudt de signaalintegrititeit met een maximaal invoegverlies van -1,1 dB bij 1 MHz en -0,8 dB bij 65 MHz.
• Signal Quality Metrics zoals Return Loss, Cross Talk en Common Mode Rejection zijn ontworpen om de betrouwbaarheid van het signaal te verbeteren.

SM51625EL LAN-transformer specificaties:

SM51625EL Elektrisch schema:
