| Punt Nr: | 2R2116-B082-7F/TS8121A | Categorie: | PoE Magnetics, de Module van 10/100BASE-TX VoIP |
|---|---|---|---|
| Draaienverhouding: | 1CT: 1CT | Montage: | Surface Mount |
| Grootte/Afmeting: | 12.7mm X 9.3mm | Gezette hoogte - (Maximum): | 6.20mm |
| Archividisponibili: | PDF/3D/ISG/Stp/Step/Datasheet | ||
| Hoogtepunt: | macht over ethernettransformator,Ethernettransformator |
||
| 2R2116-B082-7F / TS8121A | 1:1lan Transformator | Snelle Lan Filter | 10/100 basis-T SMT |
Zeer belangrijke Beschrijving:

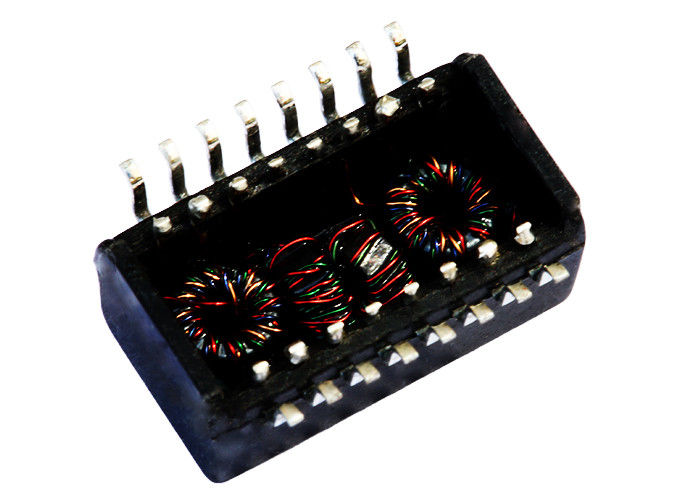

TS8121A macht over de Modules van Ethernet 2R2116-B082-7F 10/100base-TX VoIP Magnetics
Enige Haven 10/100Base-t Transformator 2R2116-B082-7F
10/100 Transformatormodules 2R2116-B082-7F van basis-T POE
Snelle Enige de Haventransformator TS8121A van Ethernet POE
De temperatuurclassificatie 245°C van de RoHS piekterugvloeiing
De volgzame prestaties van IEEE 802.3af/ANSI X3.263
Concurrentievoordeel
Volgzame ☛ IEEE802.3af
Erkende ☛ UL/EN60950
het Elektro Testen van ☛ 100%
de hallo-Pot van ☛ 1500Vrms
☛ Gepatenteerde Open Kaderbouw
☛ Ontwerper en Fabrikant 18 jaar.
☛ 2500 de Werken, 4 installaties
☛ Absoluut het netwerkanalysator van de Pasbot
☛ Voorraad of 4 weken.
☛ Flexibel ontwerp volgens vereiste informations van klanten zonder enige exral prijs.
| Aantal havens | Toepassingen | Draaienverhouding | Macht over Ethernet |
| Enige Haven | 10/100Base-t | 1:1 | Signaal POE Xfrmr |
| Verpakking | Lusjerichting | Opzettend Type | Het contact eindigt |
| Spoel, Karton | -- | SMT/SMD | -- |
| Speldenaantal | Beveiliging | Isolatievoltage | LEIDENE Kleur |
| 16 Spelden | -- | 1500 Vrms | - |
NOTA'S:
1.Designed om toepassing te steunen,
zoals SOHO (ADSL-modems), LAN-op-Motherboard (LOM), hub en Schakelaars.
2.With diverse Draaienverhoudingen.
3.RoHS piek het soldeerselclassificatie 245℃ van „NLE“.
Elektrospecificaties @25℃
1.Turns verhouding:
TX=1CT: 1CT RX=1CT: 1CT
2.OCL: 350uH min
@100KHz, 100mV, Bias 8mADC
3.Insertion verlies:
0.1-100MHz: - MAXIMUM 1.0dB
4.Return verlies (dB TYPE):
30MHz: - 18 60MHz: - 14
80MHz: - 12
5.Crosstalk (dB TYPE):
30MHz: - 35 60MHz: - 35
100MHz: - 35
6.DCMR (dB TYPE):
30MHz: - 40 50MHz: - 40
100MHz: - 40
7.Isolation voltage: 1500Vrms min
8.Operating temperatuur: 0℃~70℃.
| TS8121A Lan Transformator 10/100 basis-t 1 HAVEN, het type 2R2116-B082-7F van 16 SPELDENsmt | ||
|---|---|---|
| TS8121A | DA4T103A3 | 2R2116-B082-7F |
| KLU1T041C-43 LF/LU1T041C-43 LF | H2009NL | LU4T041A LF |
| TS8121A/LU1T516-34 LF | 2R2116-B082-7F | KLU1S041F-43 LF |
| H2260FNL | TG111-E032NYRL | KLU1S041X-43 |
| KLU1T041-43 LF/LU1T041-43 LF | DA4T104A1 | KLU1S516-34 LF |
| H2260FNL | XF35066B | S558-5999-t3-F |
| TG111-E032NYRL | DA4T10303 | XF35066B |
| KLU1T516-43 LF/LU1T516-43 LF | 2R2116-B082-7F | KLA1S109M-43 LF |
| HX2009NL/TS8121A | S558-5999-t3-F | H2009NL |
| H2260FNL | DA4T103N3 | TG111-E032NYRL |
| S558-5999-t3-F | H2009NL | S558-5999-t3-F |
| KLU1S041C-43 LF/LU1S041C-43 LF | TG111-E032NYRL | KLA1S109-34 LF |
| HX2009NL/LU1S041CM-43 LF | 2R2116-B082-7F | KLA1T109 LF |
| S558-5999-T3-F/TS8121A | S558-5999-t3-F | TG111-E032NYRL |
