Productdetails
Plaats van herkomst: Guangdong, China
Merknaam: LINK-PP
Certificering: UL,RoHS,Reach,ISO
Modelnummer: H2260FNL/XF35066B
Betaling & het Verschepen Termijnen
Min. bestelaantal: 400/2000/10K/25K
Prijs: $0.06-$3.2
Verpakking Details: T&R
Levertijd: Voorraad
Betalingscondities: TT, NET30/60/90-Dagen
Levering vermogen: 3KK/Month
Punt Nr: |
H2260FNL/XF35066B |
Categorie: |
PoE Magnetics, de Module van 10/100BASE-TX VoIP |
Draaienverhouding: |
1CT: 1CT |
Montage: |
Surface Mount |
Grootte/Afmeting: |
12.7mm X 9.3mm |
Gezette hoogte - (Maximum): |
6.20mm |
Archividisponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
Punt Nr: |
H2260FNL/XF35066B |
Categorie: |
PoE Magnetics, de Module van 10/100BASE-TX VoIP |
Draaienverhouding: |
1CT: 1CT |
Montage: |
Surface Mount |
Grootte/Afmeting: |
12.7mm X 9.3mm |
Gezette hoogte - (Maximum): |
6.20mm |
Archividisponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |

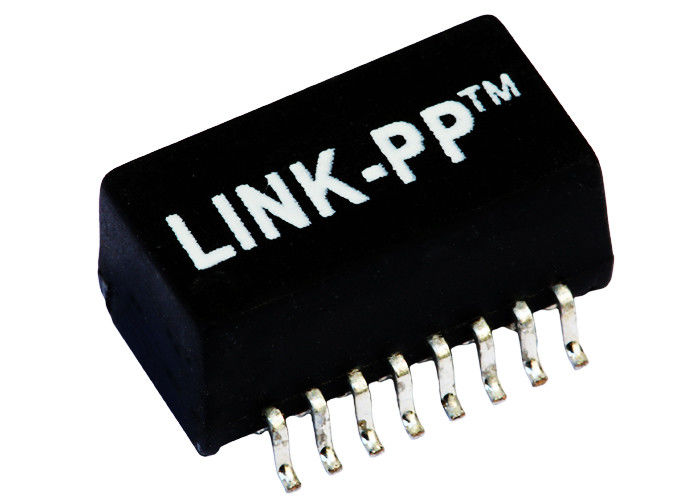

| H2260FNL/XF35066B | De Transformator van 1:1ethernet | Snelle Lan Filter | 10/100 basis-T SMD |
Zeer belangrijke Beschrijving:
H2260FNL macht over de Modules van Ethernet XF35066B 10/100base-TX VoIP Magnetics
Enige Haven 10/100Base-t Transformator XF35066B
10/100 Transformatormodules H2260FNL van basis-T POE
Snelle Enige de Haventransformator XF35066B van Ethernet POE
De temperatuurclassificatie 245°C van de RoHS piekterugvloeiing
De volgzame prestaties van IEEE 802.3af/ANSI X3.263
Volgzame ☛ IEEE802.3af
Erkende ☛ UL/EN60950
het Elektro Testen van ☛ 100%
de hallo-Pot van ☛ 1500Vrms
☛ Gepatenteerde Open Kaderbouw
☛ Ontwerper en Fabrikant 18 jaar.
☛ 2500 de Werken, 4 installaties
☛ Absoluut het netwerkanalysator van de Pasbot
☛ Voorraad of 4 weken.
☛ Flexibel ontwerp volgens vereiste informations van klanten zonder enige exral prijs.
| Aantal havens | Toepassingen | Draaienverhouding | Macht over Ethernet |
| Enige Haven | 10/100Base-t | 1:1 | Signaal POE Xfrmr |
| Verpakking | Lusjerichting | Opzettend Type | Het contact eindigt |
| Spoel, Karton | -- | SMT/SMD | -- |
| Speldenaantal | Beveiliging | Isolatievoltage | LEIDENE Kleur |
| 16 Spelden | -- | 1500 Vrms | - |
NOTA'S:
1.Designed om toepassing te steunen,
zoals SOHO (ADSL-modems), LAN-op-Motherboard (LOM), hub en Schakelaars.
2.With diverse Draaienverhoudingen.
3.RoHS piek het soldeerselclassificatie 245℃ van „NLE“.
Elektrospecificaties @25℃
1.Turns verhouding:
TX=1CT: 1CT RX=1CT: 1CT
2.OCL: 350uH min
@100KHz, 100mV, Bias 8mADC
3.Insertion verlies:
0.1-100MHz: - MAXIMUM 1.0dB
4.Return verlies (dB TYPE):
30MHz: - 18 60MHz: - 14
80MHz: - 12
5.Crosstalk (dB TYPE):
30MHz: - 35 60MHz: - 35
100MHz: - 35
6.DCMR (dB TYPE):
30MHz: - 40 50MHz: - 40
100MHz: - 40
7.Isolation voltage: 1500Vrms min
8.Operating temperatuur: 0℃~70℃.
| Het 1:1 10/100 Transformatorengeluidssignaal POE Xfrmr XF35066B van H2260FNL 1port POE | ||
|---|---|---|
| H2260FNL | DA4T103A3 | XF35066B |
| KLU1T041C-43 LF/LU1T041C-43 LF | H2009NL | LU4T041A LF |
| KLU1T516-34 LF/LU1T516-34 LF | DA4T103U2 | KLU1S041F-43 LF |
| H2260FNL | TG111-E032NYRL | KLU1S041X-43 |
| KLU1T041-43 LF/LU1T041-43 LF | DA4T104A1 | KLU1S516-34 LF |
| H2260FNL | XF35066B | S558-5999-t3-F |
| TG111-E032NYRL | DA4T10303 | XF35066B |
| KLU1T516-43 LF/LU1T516-43 LF | DA4T10304 | KLA1S109M-43 LF |
| HX2009NL/LA1S109-43 LF | S558-5999-t3-F | H2009NL |
| H2260FNL | DA4T103N3 | TG111-E032NYRL |
| S558-5999-t3-F | H2009NL | S558-5999-t3-F |
| KLU1S041C-43 LF/LU1S041C-43 LF | TG111-E032NYRL | KLA1S109-34 LF |
| HX2009NL/LU1S041CM-43 LF | XF35066B | KLA1T109 LF |
| S558-5999-T3-F/LU1S041CX-34 LF | S558-5999-t3-F | TG111-E032NYRL |
