Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
onderdeelnummer: | B03041034911 | massa productie: | LPJ0070HDNL |
---|---|---|---|
Type connector: | RJ45 | Toepassingen: | 10/100 basis-T |
Opzettend Type: | Door Gat | Richtlijn: | 90~ (Juiste) hoek |
Beëindiging: | Soldeersel | Afscherming: | Beschermd, EMI Vinger |
Hoogtepunt: | rj45 met magnetics,rj45 magnetische hefboom |

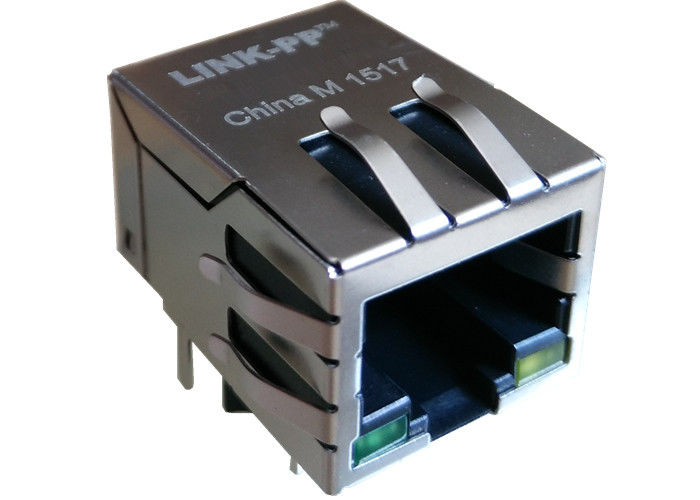

B03041034911 | RJ45 met Geïntegreerde Magnetics | Rj-45 met Magnetics | Rj45 integreerde 10/100 Lan |
♦ Ontworpen voor de kaarttoepassing van de netwerkinterface.
♦ Ontworpen om IEEE802.3u-aan vereiste te voldoen.
♦ Beschikbaar in alle draaiverhoudingen die door LAN ICmanufactures worden gebruikt.
♦ Primaire centrumkranen beschikbaar voor extra EMIreduction.
♦ Eenvoudigste magnetische component androute op PCB te plaatsen.
♦ Behoudt het minimaliseren van PCB-ruimte.
Het ontwerpen van Model: 【B03041034911】
Massaproduktiemodel: 【LPJ0070HDNL】
MAG.REVERSE KLINK,
Facultatieve leiden; Facultatieve EMI-vinger.
1. Producttype Eigenschappen:
1) Producttype = Schakelaar
2) Hefboomtype = RJ45
3) Profiel = Norm
4) De Opzettende Richtlijn van PCB = Zij (Verticale) Ingangs (Rechte hoek) /Top Ingang
2. Mechanische Gehechtheid:
1) Jack Configuration = 1 x 1
3. Elektrokenmerken:
1) Beschermd = ja
4. Beëindiging Verwante Eigenschappen:
1) EMI Vinger - Bodem = zonder
2) Beëindigingsmethode = Soldeersel
5. Lichaam Verwante Eigenschappen:
1) De havenconfiguratie = kiest/Multi uit
2) EMI Vingers - Bovenkant en Kanten = met zonder
3) Klinkrichtlijn = Norm - Klink neer
4) PCB-Staartlengte
6. Contact Verwante Eigenschappen:
1) Voorgeladen = ja
2) Het Type van contactbeëindiging = door Gat/de Oppervlakte zet op
7. Huisvestende Verwante Eigenschappen:
1) Schakelaarstijl = Hefboom
8. De industrienormen:
1) RoHS/ELV Naleving = volgzame RoHS, volgzaam ELV
2) Het loodvrije Soldeersel verwerkt = Golfsoldeersel geschikt aan 240°C,
Golfsoldeersel geschikt aan 260°C, Golfsoldeersel geschikt aan 265°C
Facultatief terugvloeiing-soldeert;
3) RoHS/ELV was de Nalevingsgeschiedenis = altijd volgzame RoHS
9. Identificatie die merken:
1) Linker LEIDENE Kleur (Positie #1) = Groen - 250 ohmweerstand
2) Juiste LEIDENE Kleur (Positie #2) = Groen - 250 ohmweerstand
10. Voorwaarden voor Gebruik:
1) Is = Gedrukte Kringsraad van toepassing
2) Milieuvoorwaarden = Bureau/Gebouw
3) Werkende Temperatuur (°C) = 0 - 70/-40 - +85
11.Hipot:
1500Vrms min
Ontworpen om toepassingen, zoals ADSL-modems, LAN-op-Motherboard te steunen. Voorzien van een netwerk en communicatie materiaal zoals HUB, PC-kaart, Schakelaar, Router, PC Mainboard, SDH, PDH, IP Telefoon, xDSL-modem, Call centreoplossingen, Complexe vastgestelde hoogste vakjes, VOIP-gatewaysopstelling, het Protocol van de Grensgateway, snelle ethernetschakelaar…
B03041034911
18 van de productiejaar ervaring,
2600 personeelsleden,
100% test
Flexibele levertijd
Ontwerp voor Ti, Intel, Samsung, Bot, Jabil, Flextronics, Cipres, Freescale, EKF .......
Ingebouwde Flexibele PCB-Assemblage; Stijf-flexibele PCB-Assemblage; Micro-electronische, Tikspaander; Micro-electronisch, Spaander aan boord; Optoelectronic Assemblage; Rf/Draadloze Assemblage; Door Gatenassemblage; De oppervlakte zet Assemblage op; Systeemassemblage; De gedrukte Assemblage van de Kringsraad
