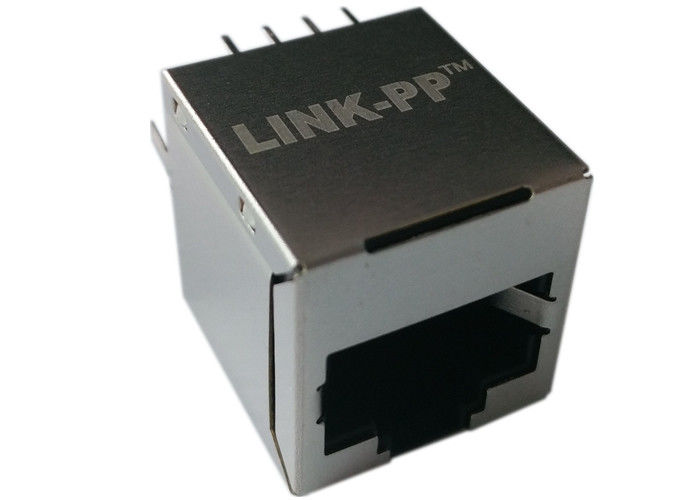

10/100M de verticale Graad van RJ45 Jack 180°



♦ Rj45 vijzelt Verticaal/de Verticale ingang van Rj45 op
De Schakelaar Verticale/Verticale ingang Rj45 van ♦ Rj45
De de Schakelaarverticaal van ♦ Rj45 zet/Verticale Modulaire Hefboom op
♦ Verticale Rj45 met Geïntegreerde Magnetics/Verticale Rj45
De Geïntegreerde Magnetics Verticaal van ♦ Rj45
♦ De verticaal zet Rj45-Hefboom op
De Verticale hefboom van ♦ Rj45/Verticale Rj45-Hefboom
♦ Verticale Rj45 met Magnetics
♦ Verticale Rj45 POE/POE+

Verticaal zet 180° de Verticale RJ45 Hefboom van de Graadingang op



TEST NOTA'S (25±5℃)
1.TR: (100KHZ, 0.1V);
TX=1: 1±2% RX=1: 1±2%P2.LX: (Bias van 100KHZ, van 100mV, van 8mA, gelijkstroom-)
SPELDEN: (R1-R3), (R4-R6) =350UH MIN
3.Transmitter filter & van de Ontvangersfilter Type:
Impedantie van de saldo de lage pas 100Ω
4.HIPOT:
Input (R1-R3) AAN Output (C1-C2): 1500VAC 60sec
Input (R4-R6) AAN Output (C3-C6): 1500VAC 60sec
5.INSERTION VERLIES:
-1.0dB MAXIMUM @ 1.0MHz AAN 100MHz
6.RETURN VERLIES:
-18dB MIN @ 1.0MHz AAN 30MHz
-16dB MIN @ 30MHz AAN 60MHz
-12dB MIN @ 60MHz AAN 80MHz
7.CROSS BESPREKING:
-30dB MIN @1.0MHz AAN 100MHz
8.COMMON WIJZEverwerping:
-30dB MIN @1.0MHz AAN 100MHz
9.OPERATING TEMPERATUUR: -40℃~+85℃.



Verticale RJ45-Hoogste de Ingangsrj45 Vrouwelijke Schakelaar van de Hefboom180° Graad
