Aantal havens: | 1 | Toepassingen: | 10/100/1000 Base-T AutoMDIX |
---|---|---|---|
Ethernet: | 1x10/100/1000Mbps | LEIDENE Indicator: | Groen - Geel |
Geslacht: | Jack (vrouwelijk) | Werktemperatuurbereik: | -40°C T0 +85°C |
Hoogtepunt: | JXD0-0002NL RJ45 Geïntegreerde magneten,1000Base-T Magjack RJ45,JXD0-0002NL RJ45 Met magneten |
Deze zorgvuldig geselecteerde materialen en bekledingsopties verbeteren de algehele functionaliteit van de JXD0-0002NL RJ45 met magneten.en geschiktheid voor verschillende toepassingsscenario's.
1Housingmateriaal: thermoplastisch zwart UL94 V-0
De behuizing is vervaardigd van hoogwaardig thermoplastisch materiaal in een strakke zwarte kleur en voldoet aan de ontvlambaarheidscode UL94 V-0 voor verbeterde veiligheid.
2Ik heb een schild.
Het afgeschermde gedeelte is gemaakt van duurzaam messing, waardoor deze RJ45 Magjack een sterke bescherming en stabiliteit biedt.
3- Bescherming: nikkel
De afschermingslaag is vernikkeld om de corrosiebestendigheid van de RJ45 Magnetic Connector te verbeteren.
4Contactmateriaal: fosforbrons
De contacten, die essentieel zijn voor een betrouwbare elektrische geleidbaarheid, zijn gemaakt van fosforbronzen, een materiaal dat bekend staat om zijn elektrische eigenschappen en elastisiteit.
5- Contactplating: Selectief goud, minimaal 30 micro-inch in het contactgebied
De contacten zijn voorzien van een laag van selectieve vergulding met een minimumdikte van 30 micro-inch in het contactgebied.Deze goudplatering zorgt voor uitstekende elektrische geleidbaarheid en corrosiebestendigheid.
6. Pins: Messing C2680R-H, Dikte = 0,35 mm
De speld is gemaakt van messing (C2680R-H) en is 0,35 mm dik.

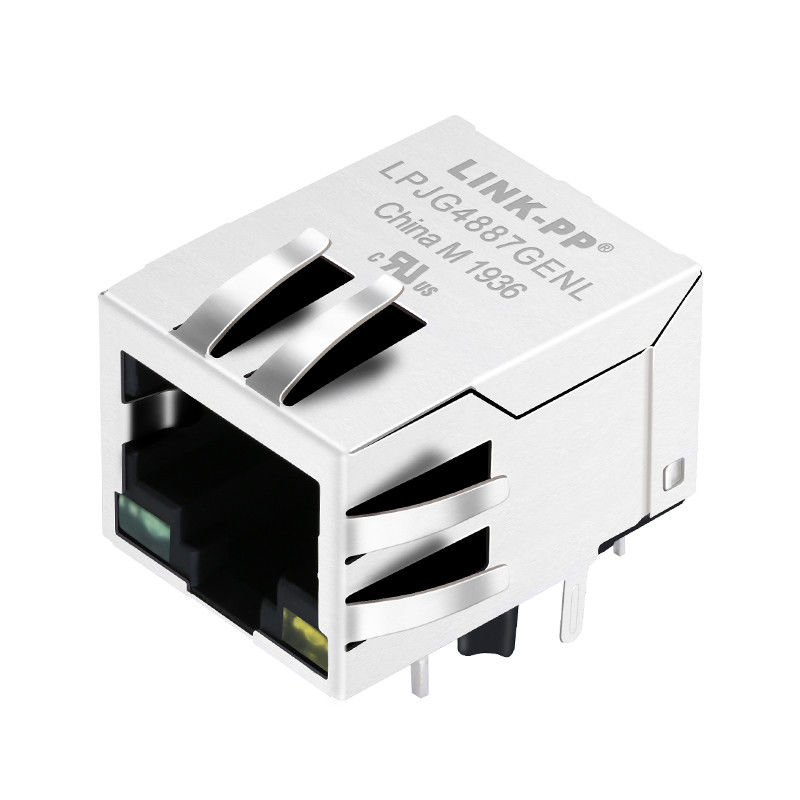

Overzicht | RJ45-aansluiting met geïntegreerde 1000-basis-T-magneten |
---|---|
LINK-PP DEELNummer | LPJG4887GENL |
SERIE | PULSE JXD |
CONTACT MATING AREA PLATING | GOLD 30 U' |
LATCH | Naar beneden. |
LED-optie | Groen en geel |
Portconfiguratie | 1X1 |
Verpakking | THT |
TYPE van montage | Door het gat |
Aantal contacten | 8 CONTACT |
Aantal posities | 8 POSITIES |
PCB-montagehoek | Zijdelingse ingang |
SCHILDING | SHIELDED, EMI FINGER |
POE RATING | Niet-POE |
ROHS-conform | - Jawel. |
Snelheid | 1000BASE-T |
Temperatuur | -40 tot +85°C |
RATIO omdraaien | 1:1 |
Reflow soldering is een veelgebruikte methode in de elektronicaproductie om oppervlakte-montagecomponenten aan printplaten (PCB's) te bevestigen.Het biedt verscheidene voordelen ten opzichte van traditionele handgespannen methoden. SMT-pinnen in deze RJ45 Magnetics-connector zorgen voor reflow soldering. Het kan de productie-efficiëntie verbeteren terwijl de laskwaliteit wordt gewaarborgd. Hieronder vindt u een korte introductie van de voordelen:
Automatisering en hoge doorvoer:
Met terugvloeiende soldering kan een efficiënte, snelle en geautomatiseerde PCB-assemblage worden uitgevoerd.
Consistente en nauwkeurige soldering:
Het terugvloeiend solderen zorgt voor een consistente kwaliteit van de soldeerslijm over het hele PCB.
Compatibiliteit met fijne toonhoogte en kleine onderdelen:
Terugvloeiingssoldering is geschikt voor fijn pitch componenten en kleine oppervlakte montage apparaten (SMD)..
Verminderde soldeerbruggen en grafstenen:
Terugvloeiende soldering helpt bij het verminderen van veel voorkomende soldeerdefecten, zoals soldeerbruggen (toevallige verbindingen tussen aangrenzende soldeerverbindingen) en grafstenen (onderdelen die aan één uiteinde staan).Beheerde verwarmings- en koelingsfasen voorkomen beide deze problemen.
Betere warmteverdeling:
De terugvloeiende soldeertechnologie verdeelt de warmte gelijkmatiger over het hele PCB, waardoor de thermische spanning op de componenten wordt verminderd.Dit vermindert het risico op beschadiging van gevoelige elektronische apparatuur tijdens het solderen.
Naleving van de voorschriften voor loodvrij solderen:
Het terugvloeiend solderen is geschikt voor loodvrije soldeerprocessen en voldoet aan de milieubeschermingsvereisten voor het verminderen van schadelijke stoffen.
Procescontrole en -bewaking
In het geval van terugvloeiende soldeerapparatuur zijn er vaak controle- en bewakingsmogelijkheden. Parameters zoals temperatuurprofielen, transportbandsnelheden en atmosfeerregeling kunnen nauwkeurig worden beheerd.
Kosteneffectiviteit:
Hoewel de kosten van reflowsoldeerapparatuur relatief hoog kunnen zijn, kunnen de automatisering en efficiëntie van het proces leiden tot kostenbesparingen bij massaproductie.
