Productdetails
Plaats van herkomst: China
Merknaam: LINK-PP
Certificering: ISO9001,SGS,REACH,UL,RoHS

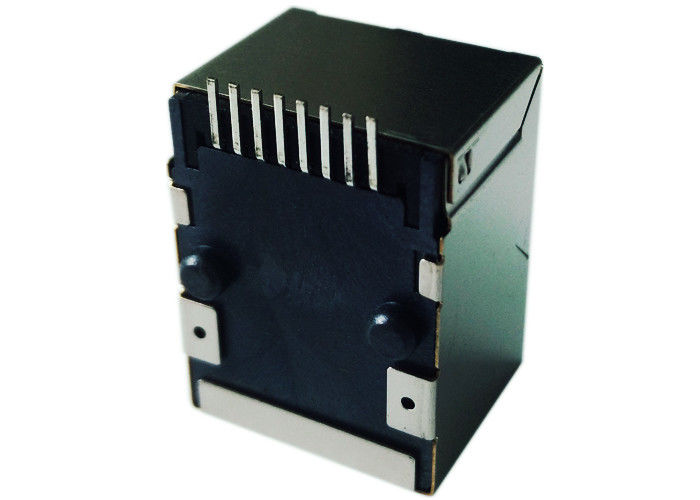

Modelnummer: JX0C-0005NL
Betaling & het Verschepen Termijnen
Min. bestelaantal: 720
Prijs: Supportive
Verpakking Details: 120pcs/reel, 6Reel=35*35*35cm=9KGS (720pcs) /Carton
Levertijd: Voorraad
Betalingscondities: TT, NET30/60/90-Dagen
Levering vermogen: 6000K/month
Specificatie: |
JX0C-0005NL |
Deel no: |
LPJ19411DNL |
Ethernet: |
1x 10/100Mbps |
Montage: |
180 graad |
indicatoren: |
Niets LEDs |
monsters: |
Beschikbaar |
Specificatie: |
JX0C-0005NL |
Deel no: |
LPJ19411DNL |
Ethernet: |
1x 10/100Mbps |
Montage: |
180 graad |
indicatoren: |
Niets LEDs |
monsters: |
Beschikbaar |
|
|
Elektrospecificatie @25℃
1.Turns verhouding (±2%):
TX=1CT: 1CT RX=1CT: 1CT
2.OCL: 350uH min
@100KHz, 0.1V, Bias van 8mA gelijkstroom
3.Insertion verlies:
1~100MHz: - maximum 1.0dB
4.Return verlies (dB Min):
1~30MHz: - 16 30~60MHz: - 12
60~80MHz: - 10
5.Crosstalk (dB Min):
1~30MHz: - 40 30~60MHz: - 35
60~100MHz: - 30
6.CMR (dB Min):
1~50MHz: - 40 50~150MHz: - 30
7.Hipot: 1500V AC 6S 1mA
8.Operating temperatuur: -40℃~+85℃.
| Testbeschrijving | SPECIFICATIE | 1 | 2 | 3 | 4 | 5 | TEST FREQ. | |||||||
| TX | RX | TX | RX | TX | RX | TX | RX | TX | RX | |||||
| OCL | 350uH min | 575 | 570 | 563 | 561 | 580 | 578 | 612 | 609 | 588 | 576 | 100KHz 0.1V 8mA | ||
| Draaiverhouding (±2%) | TX | 1CT: 1CT | O.K. | O.K. | O.K. | O.K. | O.K. | O.K. | O.K. | O.K. | O.K. | O.K. | - | |
| RX | 1CT: 1CT | |||||||||||||
| Toevoegingsverlies | -1.0dB MAXIMUM | -0.23 | -0.22 | -0.21 | -0.20 | -0.28 | -0.22 | -0.23 | -0.24 | -0.27 | -0.22 | 1-65MHz | ||
| Terugkeerverlies | -18dB min | -35.5 | -33.1 | -36.7 | -37.6 | -31.5 | -30.4 | -34.3 | -31.1 | -36.2 | -33.6 | 1-10MHz | ||
| -14dB min | -28.2 | -27.8 | -29.2 | -28.8 | -28.5 | -29.3 | -28.8 | -27.6 | -26.9 | -27.5 | 30MHz | |||
| -10dB min | -15.7 | -14.9 | -14.5 | -14.1 | -13.8 | -14.7 | -15.2 | -14.5 | -16.2 | -14.8 | 60-100MHz | |||
| Overspraak | -35dB min | -42.4 | -40.7 | -38.1 | -40.4 | -38.6 | 1-60MHz | |||||||
| -30dB min | -36.4 | -34.0 | -33.6 | -37.1 | -33.9 | 60-100MHz | ||||||||
| Gemeenschappelijke Wijzeverwerping | -20dB min | -38.1 | -35.6 | -39.5 | -37.1 | -37.1 | -33.7 | -36.7 | -38.3 | -33.6 | -35.8 | 1-130MHz | ||
| Hipotisolatie | 1500Vrms min | O.K. | O.K. | O.K. | O.K. | O.K. | O.K. | O.K. | O.K. | O.K. | O.K. | PRI AAN SECONDE | ||
