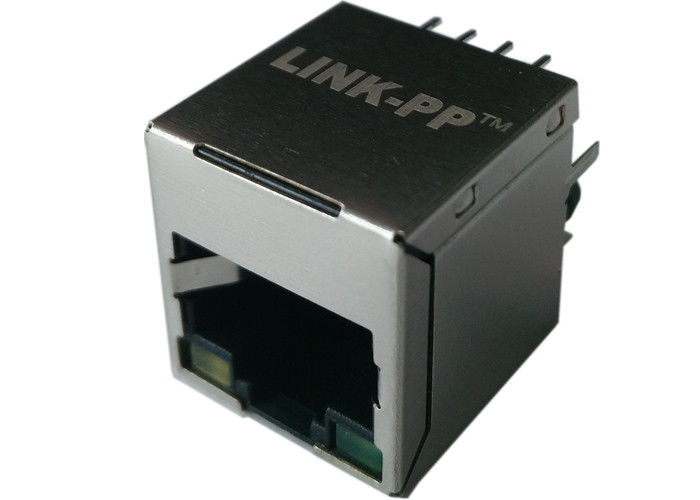

LPJD0012BENL de verticale Schakelaar 180° Dwars51f-1203gyd2nl van RJ45 Jack Top Entry 10/100BT

LPJD0012BENL de verticale Schakelaar 180° Dwars51f-1203gyd2nl van RJ45 Jack Top Entry 10/100BT


51F-1203GYD2NL cross/PDF/datasheet/Price/3D/Crosslink-Pp LPJD0012BENL


• Magnetische ontwerpen om elke PHY te steunen
• Voldoe of overschrijd aan de normen van IEEE 802,3 en ANSI X3.263
• Met inbegrip van 350uH min OCL met bias 8mA
• Minimum1500vrms-isolatie per het vereiste van IEEE 802,3

TESTnota's (25±5℃)
1.TR: (100KHz, 0.1V);
  TX=1CT: 1CT ±2% RX=1CT: 1CT ±2%P2.LX: (Bias van 100KHz, van 100mV, van 8mA, gelijkstroom-)
  SPELDEN: (R1-R3), (R4-R6) =350UH MIN
3.Transmitter filter & van de Ontvangersfilter Type:
  Impedantie van de saldo de lage pas 100Ω
4.HIPOT:
  Input (R1-R3) AAN Output (C1-C2): 1500VAC 60sec
  Input (R4-R6) AAN Output (C3-C6): 1500VAC 60sec
5.INSERTION VERLIES:
  -1.0dB MAXIMUM @ 1.0MHz AAN 100MHz
6.RETURN VERLIES:
  -18dB MIN @ 1.0MHz AAN 30MHz
  -16dB MIN @ 30MHz AAN 60MHz
  -12dB MIN @ 60MHz AAN 80MHz
7.CROSS BESPREKING:
  -30dB MIN @1.0MHz AAN 100MHz
8.COMMON WIJZEverwerping:
  -30dB MIN @1.0MHz AAN 100MHz
9.OPERATING TEMPERATUUR: 0℃~70℃.
    NOTA'S:
1.Designed om toepassing, zoals SOHO te steunen (ADSL
  modem), LAN-op-Motherboard (LOM), hub en Schakelaars.
2.Meets de specificatie van IEEE 802,3
3.Connector materialen:
  Het huisvesten: Thermoplastische UL94V-0
  Contact/Schild: Koperlegering
  Schildplateren: Nikkel
  Contactplateren: Gouden 6 micro-inchs van min. Op contactgebied.
4.Wave-de temperatuur van het soldeerseluiteinde: 265℃ maximum
  De tijd van de het uiteindetemperatuur van het golfsoldeersel: 5 Maximum seconde


51F-1203GYD2NL 180 de Verticale RJ45 Jack 10/100BT Magnetische Module LPJD0012BENL van °
