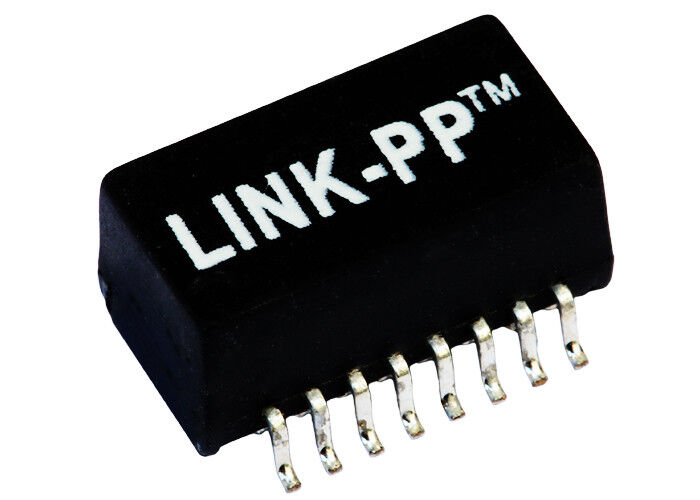

Bothhandts7010 Ethernet Transformator 10 BASIS - T SMD met Gemeenschappelijke Vernauwing

Productdetails

Plaats van herkomst: Guangdong, China

Merknaam: LINK-PP

Certificering: UL,RoHS,Reach,ISO

Modelnummer: TS7010

Betaling & het Verschepen Termijnen

Min. bestelaantal: 400/2000/10K/25K

Prijs: $0.06-$3.2

Verpakking Details: T&R

Levertijd: Voorraad

Betalingscondities: TT, NET30/60/90-Dagen

Levering vermogen: 3KK/Month

Krijg Beste Prijs
Hoogtepunt:

De Transformator van de Ethernetisolatie

,

Lan Afzonderlijke Transformator

PN.1:
TS7010
Transformatortype:
Isolatie en Gegevensinterface
Draaienverhouding:
1CT: 1CT
Grootte/Afmeting:
12.70mm L x7.15mm W
HiPot:
1500v
massa productie:
LP356SMNLE
Archividisponibili:
PDF/3D/ISG/Stp/Step/Datasheet
PN.1:
TS7010
Transformatortype:
Isolatie en Gegevensinterface
Draaienverhouding:
1CT: 1CT
Grootte/Afmeting:
12.70mm L x7.15mm W
HiPot:
1500v
massa productie:
LP356SMNLE
Archividisponibili:
PDF/3D/ISG/Stp/Step/Datasheet
Bothhandts7010 Ethernet Transformator 10 BASIS - T SMD met Gemeenschappelijke Vernauwing

Bothhandts7010 ETHERNET TRANSFORMATOR 10 basis-t SMD met gemeenschappelijke vernauwing


Bothhand TS7010

Dwarslp356smnle

10B transformator

Informatieblad/Prijs/Specification/3D



Eigenschap



16 SPELDsmd pakket aan volgzaam met IEEE 802,3
norm.
Met gemeenschappelijke vernauwing om FCC Klasse B & CISPR B. te ontmoeten.
Het model is beschikbaar aan interface met 10 zendontvangers basis-t.
Compatibel systeem met de ovenprocessen van IRL.


Elektrospecificaties @ 25°C


1.Turns verhouding:
  TX=1CT∶1CT RX=1CT∶1CT
2.Pri OCL: 350uH min
  @100KHz, 0.1V, Bias 8mADC.
3.Insertion verlies:
  1-100MHz: - MAXIMUM 1.15dB
4.Return verlies (dB min):
  1-30MHz: - 18 30-60MHz: - 14
  60-80MHz: - 12
5.Crosstalk:
  1-100MHz: - 38dB min
6.CMRR: 1-100MHz: - 40dB-TYPE
7.Hi-pot: 1500Vrms @0.5mA
8.Operating temperatuur: 0℃~70℃/-40℃~+85℃


Bothhandts7010 ETHERNET TRANSFORMATOR 10 basis-t SMD met gemeenschappelijke vernauwing
H2001DG  C855-2B4R-54 HX2326FNL 0879-2C6R-54
HX1225FNL 7490101120 HX2326NL  HX2326FNL
0826-1x4t-43-F 0810-2h6r-28-F 0811-2x4r-28-F 0854-2x8r-gk-F
HX2326NL  20PT1024X LF 7490101120 0895-2x6r-GK
13F-2010CNL H2001DG  S560-6600-GG S553-6500-43
7490101120 H2001DG  LP41606NL    S553-6500-44
H2001DG  S553-6500-E2 S560-6600-GK 13F-2010CNL
S553-1084-11 LP41654ANL S560-6600-GM S553-6500-55
S553-1506-VE S553-6500-E4 S560-6600-GV S553-6500-58
LP41654ANL S553-6500-E5 H2001DG  7490101120



NOTA'S:
      1.Designed om toepassing, zoals SOHO te steunen (ADSL
        modem), LAN-op-Motherboard (LOM), hub en Schakelaars.
      2.With diverse Draaienverhoudingen.
      3.RoHS piek het soldeerselclassificatie 260℃%%P5℃ van " NL“.
