Productdetails
Plaats van herkomst: Guangdong, China
Merknaam: LINK-PP
Certificering: UL,RoHS,Reach,ISO
Modelnummer: X2024NLT
Betaling & het Verschepen Termijnen
Min. bestelaantal: 400/2000/10K/25K
Prijs: $0.06-$3.2
Verpakking Details: T&R
Levertijd: Voorraad
Betalingscondities: TT, NET30/60/90-Dagen
Levering vermogen: 3KK/Month
PN.1: |
X2024NLT |
Toepassing: |
FE Transformator |
Draaiverhouding: |
1:2.5 |
Spelden: |
16 |
HiPot: |
1500v |
massa productie: |
LP2024NL |
temperatuur: |
-40℃ aan +85℃ |
PN.1: |
X2024NLT |
Toepassing: |
FE Transformator |
Draaiverhouding: |
1:2.5 |
Spelden: |
16 |
HiPot: |
1500v |
massa productie: |
LP2024NL |
temperatuur: |
-40℃ aan +85℃ |
| Impuls X2024NLT | Impuls X2024NL | 10/100 Transformator | De Verhouding van de 1:2.5draai | Dwarslp2024nl |
| 10 basis - van de de Havenisolatie van T Enige de Transformatormodules, SMD, Rohs | |
| Verbinding-pp Artikelnummer | LP2024NL |
| Het Artikelnummer van de impulszekering | X2024NLT |
| Snelheid | 10 basis-t |
| Aantal Havens | KIES uit |
| Toepassing - LAN | ETHERNET (niet PoE) |
| Pakket | SMD |
| Temperatuur | -40℃ AAN +85℃ |
| AutomDX | JA |
| Commentaar | ZELFDE ZOALS DE VERSIE VAN NL |
| Configuratie RX | T, C, S |
| Configuratie TX | T, C, S |
| Bouw | OPEN KADER |
| Kernen per Haven | 4 |
| Aantal Havens | KIES uit |
| Verpak Hoogte (Duim) | 0,234 |
| Verpak Hoogte (mm) | 5.95 |
| Verpak Lengte (Duim) | 0,50 |
| Verpak Lengte (mm) | 12.70 |
| Verpak Breedte (Duim) | 0,281 |
| Verpak Breedte (mm) | 7.15 |
| Draaienverhouding RX | 1CT: 1CT |
| Draaienverhouding TX | 1CT: 1CT |
Elektrospecificaties @ 25°C
1.Turns verhouding:
Transmit=1CT: 2.5CT ±5%P Receivce=1CT: de Golfinductantie OCL van 1CT ±5%P2.Sine:
@350uH Min 20mVrms, 100KHz
3.Leakage inductantie LL:
@0.8uH maximum 20mVrms, 100KHz
4.Interwinding capacitieve weerstand Cww:
@30pF maximum 20mVrms, 100KHz
5.D.C.R: @0.6Ω maximum
6.Primary spelden: @6-8,1-3
7.Isolation Hipot: @2000Vrms
8.Operating temperatuur: -40℃~+85℃.
NOTA'S:
1.For adapterkaarten, maus, hubs, en motherboard.applications
2.Designed om IEEE802.3 te ontmoeten of te overschrijden, specificaties 10Base-t
3.Available met gemeenschappelijke wijzevernauwingen voor EMI afschaffing
4.SMT, THT, ONDERDOMPELINGSenz. pakket
5.RoHS piek het soldeerselclassificatie 260℃ van " NL“.
6.OCL, worden Cww en LL gemeten bij 20 mVrms, 100KHz

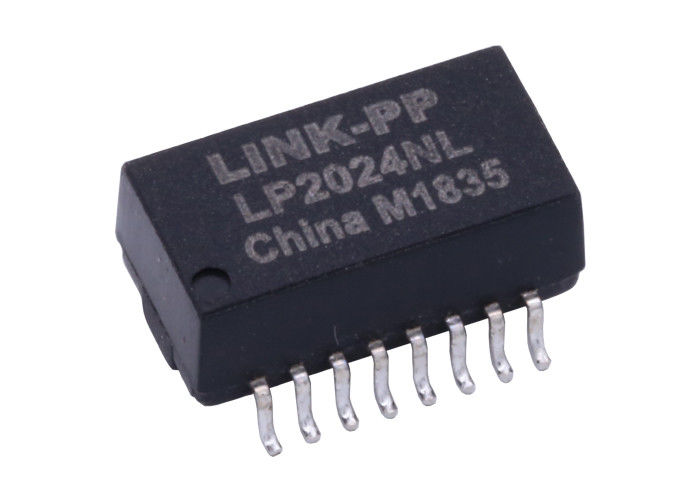

| Impuls X2024NLT 10 basis-T ISOLATIEtransformatoren LP2024NL | |||
|---|---|---|---|
| TG57-S020NXRL | H2023NL | FD02-104R1RL | TG110-RP55N5RL |
| TG58-S020NXRL | H2019 | FD12-104R1RL | H2019 |
| E2023NL | TG04-TDK1N1RL | FD22-104R1RL | TD01-0506KRL |
| TG62-S020NXRL | TG110-RP55N5RL | E2023NL | H2023NL |
| X2024NLT | TG05-2004NCRL | FD12-104G1RL | TD01-1006KRL |
| H2023NL | TG04-4004NARL | HX2019 | TD01-1506KRL |
| TG88-S020NXRL | E2023NL | FD02-114GRL | LD01-0506KLF |
| TG89-S020NXRL | H2019 | X2024NLT | X2024NLT |
| TD01-0756K | TG110-RP55N5RL | TG110-RP55N5RL | H2023NL |
| TD01-1006K | X2024NLT | X2024NLT | LD01-1006KLF |
| HX2019 | LG01-0356N1LF | TG110-S053P2RL | LG01-0506NLF |
| TG01-1006N | E2023NL | TG110-S055P2RL | LG01-0756NLF |
| TG110-RP55N5RL | X2024NLT | X2024NLT | TG110-RPE5N5RL |
| TG01-1006P | TG04-1006P1 | TG110-S055J2RL | LD01-0166F4LF |
| H2023NL | HX2019 | TG110-RPE5N5RL | TG42-1406P1RL |
