Productdetails
Plaats van herkomst: Guangdong, China
Merknaam: LINK-PP
Certificering: UL,RoHS,Reach,ISO
Modelnummer: PA1736NL
Betaling & het Verschepen Termijnen
Min. bestelaantal: 400/2000/10K/25K
Prijs: $0.06-$3.2
Verpakking Details: T&R
Levertijd: Voorraad
Betalingscondities: TT, NET30/60/90-Dagen
Levering vermogen: 3KK/Month
PN: |
PA1736NL |
Vermogensklasse: |
95w |
Hoogte: |
Maximum 11.4mm |
Voetafdruk: |
29.2mm x 21.8mm Maximum |
Toplogy: |
Door:sturen en Flyback |
Massaproduktie: |
LP1736NL |
PN: |
PA1736NL |
Vermogensklasse: |
95w |
Hoogte: |
Maximum 11.4mm |
Voetafdruk: |
29.2mm x 21.8mm Maximum |
Toplogy: |
Door:sturen en Flyback |
Massaproduktie: |
LP1736NL |

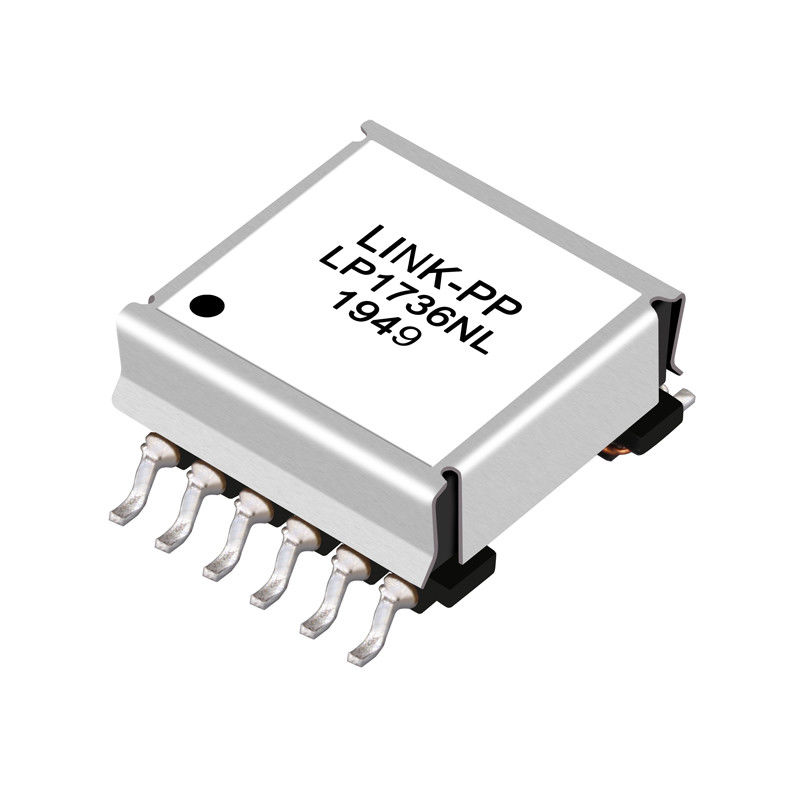

PA1736NL => LP1736NL | FLYBACK TRANSFORMATOR | Door:sturen en Flyback |
---|
Nota's:
De Gekronkelde Transformatoren van de hoge Frequentiedraad
1. De temperatuur van de omringende component (plus temperatuurstijging) moet binnen zijn
verklaarde werkende temperatuurwaaier.
2. De bovengenoemde transformatoren en de inductors zijn getest en goedgekeurd door de macht van de Impuls
IC assoieert en in de aangewezen informatieblad of evaluatieraaddocumentatie gesitueerd
bij deze bedrijven. Om te bepalen welke IC en IC-partners met bovengenoemd worden aangepast
De impulsartikelnummers te raadplegen gelieve de IC-Verwijzing over de Impulswebsite.
3. Voor de toepassingen van de flybacktopologie, is het noodzakelijk om ervoor te zorgen dat de transformator niet zal
verzadig in de toepassing. De piekstroomdichtheid (Bpk) zou onder 2700Gauss moeten blijven.
Om de piekdichtheid te berekenen, gebruik de volgende formule:
Bpk (Gauss) = K1_Factor * Ipk (a)
4. In hoge toepassingen volt-seconde, is het belangrijk om het kernverlies van de transformator te berekenen.
Het benaderende verlies van de transformatorkern kan worden berekend zoals:
CoreLoss (w) = 1.32E-13 * (Freq_kHz) * (ΔB_Gauss)
waar ΔB kan worden berekend zoals:
Voor Flyback-Topologie: ΔB = K1_Factor * (a)
Voor Voorwaartse Topologie: ΔB = K1_Factor * volt-Μsec
5. De facultatieve Band & Spoel verpakking kan worden bevolen door een achtervoegsel van „T“ aan het deel toe te voegen
aantal (d.w.z. wordt PA0273NL PA0273NLT). De impuls voldoet aan de industrie standaardband
en spoelspecificatie EIA481. De band en de spoel voor dit product hebben een breedte (W=44mm),
werp (Po=32mm) een diepte (Ko=11.78mm).
6. Het achtervoegsel van „NL“ wijst op een roHS-Volgzaam artikelnummer. Niet-NL suffixed delen is
niet noodzakelijk volgzame is RoHS, maar elektrisch en mechanisch equivalent aan NL
versies. Als een artikelnummer niet het achtervoegsel van „NL“ heeft, maar een volgzame versie van RoHS
wordt vereist, alstublieft Impuls voor beschikbaarheid contacteren.
Van de de Transformator Hoge Frequentie van PA1736NL Flyback de Draad Gekronkelde Transformatoren SMT 12Pins | |||
---|---|---|---|
PA0273NL | PA1477NL | PA1835NL | PA2291NL |
PA0751NL | PA1558NL | PA1836NL | PA2398NL |
PA0769NL | PA1692NL | PA1837NL | PA2041NL |
PA1066NL | PA1735NL | PA2047NL | PB2089NL |
PA1366NL | PA1736NL | PA2053NL | PA1736NL |
