Productdetails
Plaats van herkomst: Guangdong, China
Merknaam: LINK-PP
Certificering: UL,RoHS,Reach,ISO
Modelnummer: TS6121K
Betaling & het Verschepen Termijnen
Min. bestelaantal: 400/2000/10K/25K
Prijs: $0.06-$3.2
Verpakking Details: T&R
Levertijd: Voorraad
Betalingscondities: TT, NET30/60/90-Dagen
Levering vermogen: 3KK/Month
Punt: |
TS6121K |
Draaienverhouding: |
1:1 |
OCL: |
350 |
Ontwerp PN: |
TS6121K |
Massaproduktie PN: |
TS6121K => LP1193NL |
Montage: |
SMD/SMT |
Archivi Disponibil: |
PDF/3D/ISG/Stp/Step/Datasheet |
Punt: |
TS6121K |
Draaienverhouding: |
1:1 |
OCL: |
350 |
Ontwerp PN: |
TS6121K |
Massaproduktie PN: |
TS6121K => LP1193NL |
Montage: |
SMD/SMT |
Archivi Disponibil: |
PDF/3D/ISG/Stp/Step/Datasheet |

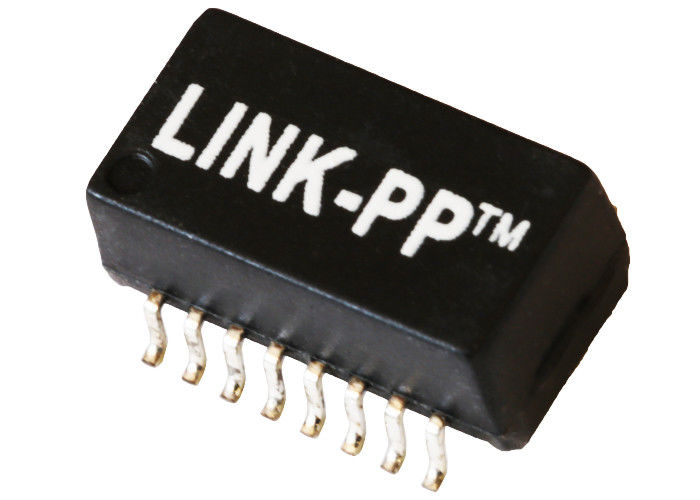

Het Informatieblad van de de Impulstransformator van TS6121K 10/100 basis-T/Specificaties/PDF/Prijs/Kruis
Ontworpen om aan het vereiste van IEEE 802.3u, met inbegrip van 350uH OCL met 8mA bias te voldoen.
De 16 Speldsmd oppervlakte zet pakket op.
Dubbel - kanaal lage kosten.
Verrichtingstemperatuur: 0°C aan +70°C.
De waaier van de opslagtemperatuur: -25℃ aan +125℃.
Enige Havenlan Transformator
ColiStructure: Toroidal
100base-t transformator
SMD, 16 spelden
10 / 100 basis-TX kiezen Havenlan Transformator met 16 Spelden TS6121K => LP1193NL uit
Beschrijving:
Enige Haven 100 de MAGNETISCHE TRANSFORMATOREN van basis-T ETHERNET
| Toepassing | LAN ETHERNET (PoE&NON PoE) |
| AutomDX | JA |
| Commentaar | RoHS Volgzame |
| Configuratie RX | T, C |
| Configuratie TX | T, C |
| Bouw | OVERDRACHTvorm |
| Kernen per Haven | 4 |
| Aantal Havens | Kies uit |
| PCB | GEEN PCB |
| Pakket | SMT |
| Pakkethoogte (Duim) | 0,225 of andere |
| Pakkethoogte (mm) | 5,715 of andere |
| Pakketlengte (Duim) | 1.12 of andere |
| Pakketlengte (mm) | 28,448 of andere |
| Pakketbreedte (Duim) | 0,63 of andere |
| Pakketbreedte (mm) | 16,002 of andere |
| Volgzame RoHS | Ja-RoHS-6 |
| Snelheid | 10/100/1000base-TX |
| Temperatuur | 0 TOT 70/-40 tot +85 |
| Draaienverhouding RX | 1CT: 1CT |
| Draaienverhouding TX | 1CT: 1CT |
| Hoofdp/n | LP1193NL, enz. |
Elektrospecificaties (25):
1. Draaienverhouding 50KHz, 0.5V
Spaanderkant: Lijn side=1CT: 1CT+_2%
2. Inductantie (Ls) 100KHz, 0.1V, Bias van 12mA gelijkstroom:
Spaanderkant: 350uH min
3. Toevoeging Loss1-100MHz: -1.4dB maximum
4. Terugkeer Loss1-30MHz: -16dB min
40MHz: -14.4dB min
50MHz: -13.1dB min
60-80MHz: -12dB min
100MHz: -10dB min
5. Verschil aan Gemeenschappelijke Wijzeverwerping:
30MHz: -45dB min
60MHz: -40dB min
100MHz: -35dB min
6. Crosstalk30MHz: -40dB min
60MHz: -35dB min
100MHz: -30dB min
7. Hallo-pot: 1500Vrms min
