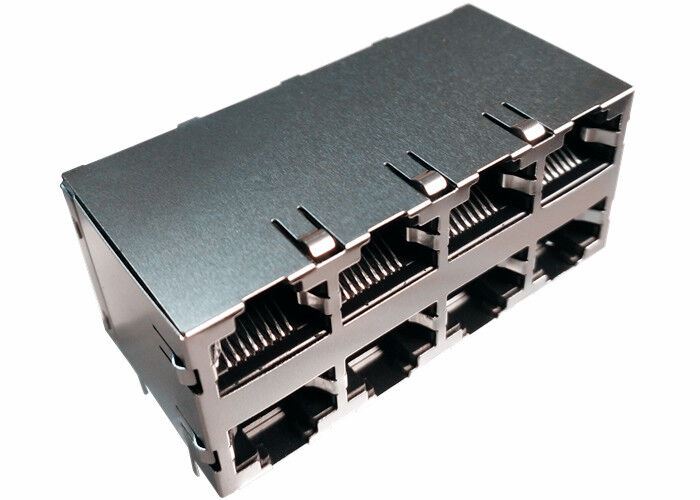

DA4T10304 de gestapelde Rj45 Modulaire Hefboom van Schakelaars2x4 Geïntegreerde Gigabit Ethernet

DA4T10304 de gestapelde Rj45-Modulaire Hefboom van Schakelaars2x4 Geïntegreerde Gigabit Ethernet

10/100/1000 Geïntegreerde Magnetics Schakelaar van basis-T RJ45 2x4

1.Complies met vereiste van de normen van IEEE 802.3ab.
2.RJ-45 schakelaar die met transformator/impedantieweerstand/hoogspanningscondensator wordt geïntegreerd.
3.Size zelfde zoals RJ-45-stekker om PCB-raadsplaats te besparen.
4.Reduced EMI straling om EMI prestaties te verbeteren.
5.Design voor 10/100/1000 BASIStransmissie meer dan kabel UTP-5.
6.Compliance met ROHS-vereisten.
Het ontwerpen van Model: 【DA4T10304】

Massaproduktiemodel: 【LPJG47561CNL】

MAG.REVERSE KLINK,

Facultatieve leiden; Facultatieve EMI-vinger.

Beschrijving
1. Producttype Eigenschappen:

  1) Producttype = Schakelaar
  2) Hefboomtype = RJ45
  3) Profiel = Norm
  4) De Opzettende Richtlijn van PCB = Zij (Verticale) Ingangs (Rechte hoek) /Top Ingang

2. Mechanische Gehechtheid:
  1) Jack Configuration = 2x4

3. Elektrokenmerken:
  1) Beschermd = ja

4. Beëindiging Verwante Eigenschappen:
  1) EMI Vinger - Bodem = zonder
  2) Beëindigingsmethode = Soldeersel

5. Lichaam Verwante Eigenschappen:
  1) De havenconfiguratie = kiest/Multi uit
  2) EMI Vingers - Bovenkant en Kanten = met zonder
  3) Klinkrichtlijn = Norm - Klink neer
  4) PCB-Staartlengte

6. Contact Verwante Eigenschappen:
  1) Voorgeladen = ja
  2) Het Type van contactbeëindiging = door Gat/de Oppervlakte zet op

7. Huisvestende Verwante Eigenschappen:
  1) Schakelaarstijl = Hefboom

8. De industrienormen:
  1) RoHS/ELV Naleving = volgzame RoHS, volgzaam ELV
  2) Het loodvrije Soldeersel verwerkt = Golfsoldeersel geschikt aan 240°C,

      Golfsoldeersel geschikt aan 260°C, Golfsoldeersel geschikt aan 265°C

      Facultatief terugvloeiing-soldeert;
  3) RoHS/ELV was de Nalevingsgeschiedenis = altijd volgzame RoHS

9. Identificatie die merkt:
  1) Linker LEIDENE Kleur (Positie #1) = Groen - 250 ohmweerstand
  2) Juiste LEIDENE Kleur (Positie #2) = Groen - 250 ohmweerstand

10. Voorwaarden voor Gebruik:
  1) Is = Gedrukte Kringsraad van toepassing
  2) Milieuvoorwaarden = Bureau/Gebouw
  3) Werkende Temperatuur (°C) = 0 - 70/-40 - +85

11.Hipot:

     1500Vrms min

Elektrospecificaties @25℃
1.Turns verhouding:
  PRI: SECONDE = 1CT: 1CT

2.OCL:
  350uH MIN @ 100KHz, 100mV, 8mADC
3.Insertion verlies:
  1~100MHz: - MAXIMUM 1.0dB
4.Return verlies (dB min):
  1~30MHz: - 18 30~60MHz: - 14
  60~80MHz: - 12
5.Crosstalk (dB TYPE):
  1~30MHz: - 40 30~60MHz: - 35
  60~80MHz: - 30
6.Differential aan Gemeenschappelijke Wijzeverwerping:
  1~50MHz: -30dB TYPE
  50~150MHz: -20dB TYPE
7.CMRR: 1~100MHz: - 30dB min
8.Isolation: 1500Vrms min
9.Operating temperatuurwaaier: -40℃~+85℃.

NOTA'S

1.Designed om toepassing, zoals SOHO te steunen (ADSL
  modem), LAN-op-Motherboard (LOM), hub en Schakelaars.
2.Meets de specificatie van IEEE 802,3
3.Connector materialen:
  Het huisvesten: Thermoplastische UL94V-0
  Contact/Schild: Koperlegering
  Schildplateren: Nikkel
  Contactplateren: Gouden 6 micro-inchs van min. Op contactgebied.
4.Wave-de temperatuur van het soldeerseluiteinde: 265℃ maximum, 5 Seconden-Max.
