Productdetails
Plaats van herkomst: Guangdong, China
Merknaam: LINK-PP
Certificering: UL,RoHS,Reach,ISO
Modelnummer: LP5007NL
Document: LP5007NL.pdf
Betaling & het Verschepen Termijnen
Min. bestelaantal: 400 stks
Prijs: $0.06-$0.6
Verpakking Details: Band & Spoel,
Levertijd: in Stock Ship vandaag
Betalingscondities: TT, NET30/60/90-Dagen
Levering vermogen: 3000000 per Maand
Onderdeelnummer: |
LP5007NL |
Pin -nummer: |
24-polig |
OCL: |
350uh min |
Isolatiespanning: |
1500 VRMS |
Gegevenssnelheid: |
100Base-T |
Aantal kanalen/havens: |
Enkel |
PoE: |
Niet |
Montagetype: |
smt |
Turn Ratio: |
1:1 |
Bedrijfstemperatuurbereik: |
0 ° C tot +70 ° C |
Onderdeelnummer: |
LP5007NL |
Pin -nummer: |
24-polig |
OCL: |
350uh min |
Isolatiespanning: |
1500 VRMS |
Gegevenssnelheid: |
100Base-T |
Aantal kanalen/havens: |
Enkel |
PoE: |
Niet |
Montagetype: |
smt |
Turn Ratio: |
1:1 |
Bedrijfstemperatuurbereik: |
0 ° C tot +70 ° C |

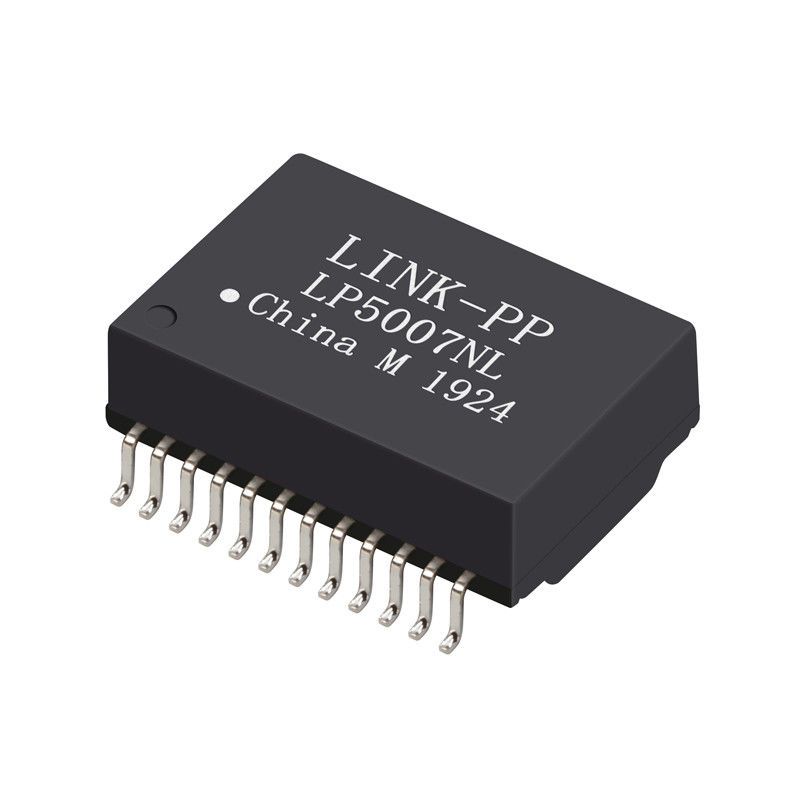

LP5007NL 1000Base-T SMT LAN-transformatormodule, enkelpoort 24-pin ontwerp met 350μH-inductiviteit, 1500V isolatie, breed bereik van 40 °C tot +85 °C. Compatibel met Pulse H5007NL, WE 749020011A,Belfuse S558-5999-P3-F, ideaal voor industriële Ethernet- en RJ45-modules.
| Titel |
1000base-t magnetische modules ontworpen om Gigabit-transceivers te ondersteunen |
||
|
Type |
V/N |
Vervaardiging |
Beschrijving |
|
Gigabit-transformer |
LP5007NL |
LINK-PP |
1000BASE-T enkelvoudige poort 1:1 |
|
|
|||
|
Reeks |
Interface |
Ethernet-toepassing |
Radio aanzetten. |
|
MagnetenModules |
Isolatie en gegevens |
10/100/1000 basis-T |
1:1 |
|
|
|||
|
Lange |
Breedte |
Hoogte |
Voldaan aan de normen |
|
17.55mm |
12.20mm |
6.00 mm |
IEEE 802.3, UL 94 V-0 |
DeLP5007NL 1000M BASE-T LAN Transformer Moduleis ontworpen voor:10/100/1000Base-T RJ45-connectormodules en Ethernet PHY-interfacesMet.uitstekende signaalintegriteit, stabiele inductantie, hoge isolatiespanning en een breed industriële temperatuurbereik, LP5007NL is ideaal voorrouters, switches, industriële Ethernet, automatisering, IP-camera's en IoT-netwerkapparatuur.
Dit model biedtvolledige elektrische en mechanische compatibiliteitmet industrie-leidende onderdelen zoals:Pulse H5007NL / H5007NLT, WE 749020011A, Belfuse S558-5999-P3-F en Halo TG1G-S002NZ, waardoor het eendrop-in vervangingsoplossing voor SMT-productie in grote hoeveelheden.
Meteen stabiele 350 μH-inductantie, een laag invoegverlies en een geoptimaliseerd terugkeerverlies,, LP5007NL zorgt ervoorschone oogdiagrammen, lage jitter en betrouwbare 1000Base-T gegevensoverdracht.
De geoptimaliseerdeDCMR- en crosstalkprestatieseffectief onderdrukkenCommon-mode-geluid en EMI, ondersteunenrobuuste communicatie in elektrisch lawaaierige industriële omgevingen.
Ontworpen voor:Operatietemperatuur van 0 °C tot +70 °C, LP5007NL levertlange termijn stabiliteitin ruwe omgevingen zoalsfabrieksautomatisering, buiten IP-camera's en industriële gateways.
LP5007NL biedtpin-to-pin en elektrische compatibiliteitmet belangrijke industriemodellen, waaronder:
Dit zorgt ervoor datnaadloze kwalificatie van de tweede bron en risicovrije diversificatie van de toeleveringsketen.
| Parameter | Symbool | Testomstandigheden | Min. | Type | Maximaal | Eenheid |
|---|---|---|---|---|---|---|
| Draait verhouding | n | 1CT: 1CT | — | 1:1 | ± 5% | — |
| OCL-inductiviteit | L | 100 kHz, 100 mV, 8 mA DC | 350 | — | — | μH |
| Invoegingsverlies | II. | 1 ‰ 100 MHz | — | — | ₹1.0 | dB |
| Terugkeerverlies | RL | 1 ̊30 MHz | ¢18 | — | — | dB |
| Terugkeerverlies | RL | 40 MHz | ¢16 | — | — | dB |
| Terugkeerverlies | RL | 50 MHz | ¥12 | — | — | dB |
| Terugkeerverlies | RL | 60 ∼ 80 MHz | ¥10 | — | — | dB |
| Overstroom | CT | 1 ‰ 100 MHz | ¥30 | — | — | dB |
| Verschil met de afwijzing van de gewone modus | DCMR | 1 ‰ 100 MHz | ¥30 | — | — | dB |
| Hi-Pot | — | 60 s | 1500 | — | — | Vrms |
DeLP5007NL 1000M BASE-T LAN Transformer ModuleHet geeft eenHoge betrouwbaarheid, SMT-geoptimaliseerde, drop-in compatibele oplossingvoorGigabit Ethernet RJ45-connectoren en PHY-ontwerpenMet.uitstekende elektrische prestaties, industriële temperatuur en brede cross-reference-compatibiliteit, LP5007NL zorgt ervoorstabiele netwerkprestaties en veilige inkoop van de toeleveringsketen.
| Parameter | Beschrijving |
|---|---|
| Vervaardiging | LINK-PP |
| Deelnummer | LP5007NL |
| Productsoort | LAN-transformatormodule |
| Havens | 1 |
| Versnelling | 10/100/1000Base-T |
| Montage | SMT |
| Verpakking | Tape & Reel |
| Status | Actief |
Als professionele fabrikant van magnetische componenten introduceert LINK-PP een nieuw gamma magnetische modules voor LAN.Andere geschikte toepassingen zijn HubHet Ethernet-protocol is de gemeenschappelijke basis voor gegevenscommunicatie. Deze 1000base-t Magnetics Modules volgen de IEEE 802.3 standaard.10 Base-T met 10 Mbit/s, 100 Base-T met 100 Mbit/s, en 1000 Base-T met 1 Gbit/s transmissie snelheid. LP5007NL biedt verschillende draaiverhoudingen en 350uH min OCL.Het ondersteunt een uitgebreid werktemperatuurbereik van 0 °C tot +70 °C.
