Productdetails
Plaats van herkomst: Guangdong, China
Merknaam: LINK-PP
Certificering: UL,RoHS,Reach,ISO
Modelnummer: S553-5999-37
Betaling & het Verschepen Termijnen
Min. bestelaantal: 400/2000/10K/25K
Prijs: $0.06-$3.2
Verpakking Details: T&R
Levertijd: Voorraad
Betalingscondities: TT, NET30/60/90-Dagen
Levering vermogen: 3KK/Month

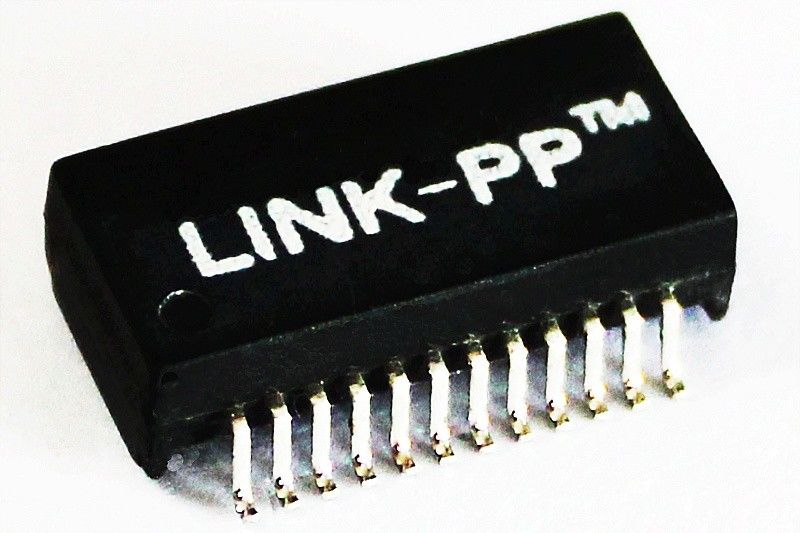

Geïsoleerde SMD-Lan Transformators553-5999-37 10base-t Lan Magnetics S556-5999-26
• De verhouding RX 1CT van transformatordraaien: 1CT en TX 1CT: 1.41CT
• Enig-havenmodules beschikbaar met en zonder gemeenschappelijke wijzevernauwingen
• Het lage profiel, oppervlakte zet verpakking geschat aan piekirl de terugvloeiingstemperatuur van 225° C op
• Werkende temperatuur 0° aan 70° C
• Minimum interwinding analysevoltage van 1500 Vrms
Elektrospecificaties @25℃
1.Turns verhouding:
(1-3): (16-14) = 1CT: 1CT
(6-8): (11-9) = 1CT: 1.41CT
2.OCL: 200uH min
3.Insertion verlies:
1~10MHz: -1.0dB maximum
4.Return verlies:
1~10MHz: -15dB min
5.Common aan Gemeenschappelijke Wijzeverwerping:
10~30MHz: -40dB min
30~100MHz: -30dB min
6.Crosstalk:
1~10MHz: -40dB min
7.Hipot: 1500Vrms.
tussen Input-output
8.Operating temperatuur: 0~70℃.
NOTA'S:
1.For adapterkaarten, Maus, Hubs, en
Motherboard toepassingen
2.Designed om IEEE802.3 te ontmoeten of te overschrijden,
10 specificaties basis-t
3.Available met Gemeenschappelijke Wijzevernauwingen voor
EMI Afschaffing
het deel van 4.For RoHS voegt achtervoegsel NL toe
5.RoHS piek het soldeerselclassificatie 245℃ van „NL“.
| Geïsoleerde SMD-Lan Transformators553-5999-37 10base-t Lan Magnetics S556-5999-26 | |||
|---|---|---|---|
| S553-3855-02 | S553-6500-L4 | S560-6600-JE | S553-6500-90 |
| S553-3873-17 | S554-3184-00 | S560-6600-JF | S553-6500-91 |
| S553-5692-08 | S553-5999-37 | S560-6600-JG | S553-6500-96 |
| S553-5692-09 | S554-3184-02 | S560-6600-JJ | S553-6500-A6 |
| S553-5841-14 | S554-6500-15 | S560-6600-JV | S553-6500-A7 |
| S553-5999-08 | S554-6500-16 | S560-6600-JW | S553-6500-A8 |
| S553-5999-18 | S554-6500-17 | S560-6600-JY | S553-6500-B5 |
| S553-5999-24 | S554-6500-18 | S553-5999-37 | S553-6500-B6 |
| S553-5999-26 | S553-5999-37 | S560-6600-K7 | S553-6500-B7 |
| S553-5999-28 | S554-6500-20 | S560-6600-Ka | S553-6500-B8 |
| S553-5999-32 | S554-6500-25 | S560-6600-KD | S553-6500-B9 |
| S553-5999-37 | S554-6500-26 | S560-6600-KH | S553-6500-C1 |
| S553-5999-38 | S554-6500-27 | S560-6600-kJ | S553-6500-C4 |
| S553-5999-39 | S554-6500-29 | S560-6600-KK | S553-6500-C6 |
| S553-5999-52 | S554-6500-30 | S553-5999-37 | S553-6500-C7 |
