Productdetails
Plaats van herkomst: Guangdong, China
Merknaam: LINK-PP
Certificering: UL,RoHS,Reach,ISO
Modelnummer: HF-81606T
Betaling & het Verschepen Termijnen
Min. bestelaantal: 400/2000/10K/25K
Prijs: $0.06-$3.2
Verpakking Details: T&R
Levertijd: Voorraad
Betalingscondities: TT, NET30/60/90-Dagen
Levering vermogen: 3KK/Month
specificaties: |
HF-81606T |
Toepassing: |
Lan Ethernet (niet PoE) |
Pakket: |
SMD |
Speldaantal: |
16 |
Temperatuur: |
- 40℃ AAN + 85℃ |
Kernen per Haven: |
4 |
Archivi Disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone format/S-Parameters |
specificaties: |
HF-81606T |
Toepassing: |
Lan Ethernet (niet PoE) |
Pakket: |
SMD |
Speldaantal: |
16 |
Temperatuur: |
- 40℃ AAN + 85℃ |
Kernen per Haven: |
4 |
Archivi Disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone format/S-Parameters |

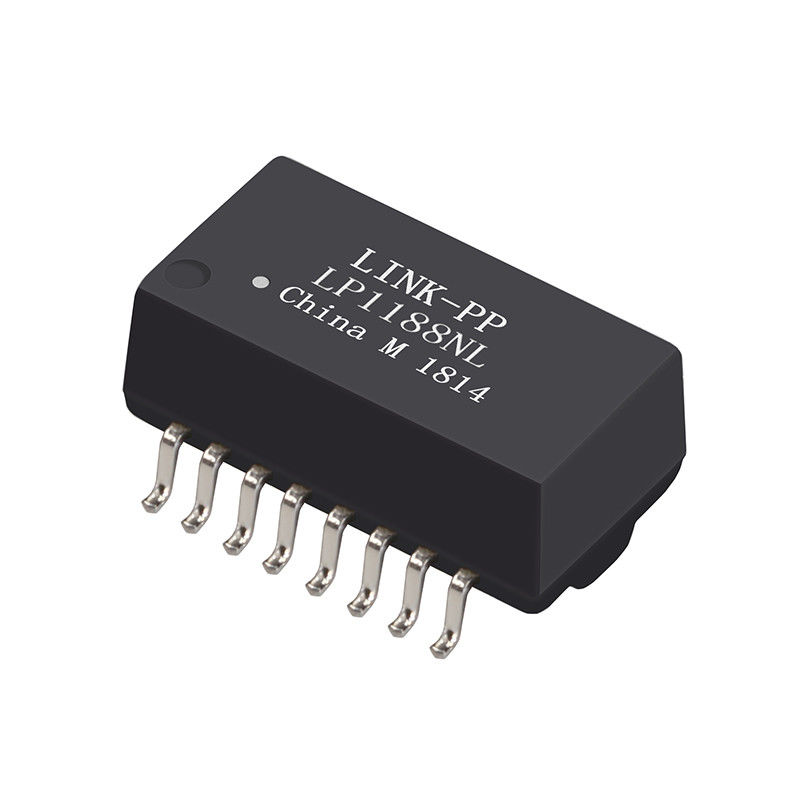

10/100base-TX kies Haven Magnetics HF-81606 T uit
| Toepassing | LAN ETHERNET (PoE&NON PoE) |
| AutomDX | JA |
| Commentaar | RoHS Volgzame LP1188NL |
| Configuratie RX | T, C |
| Configuratie TX | T, C |
| Bouw | OVERDRACHTvorm |
| Kernen per Haven | 4 |
| Aantal Havens | Enige Haven |
| PCB | GEEN PCB |
| Pakket | SMT |
| Pakkethoogte (Duim) | 0,225 of andere |
| Pakkethoogte (mm) | 5,715 of andere |
| Pakketlengte (Duim) | 1.12 of andere |
| Pakketlengte (mm) | 28,448 of andere |
| Pakketbreedte (Duim) | 0,63 of andere |
| Pakketbreedte (mm) | 16,002 of andere |
| Volgzame RoHS | Ja-RoHS-6 |
| Snelheid | 10/100/1000base-TX |
| Temperatuur | 0 TOT 70/-40 tot +85 |
| Draaienverhouding RX | 1CT: 1CT |
| Draaienverhouding TX | 1CT: 1CT |
| Hoofdp/n | LP1188NL, enz. |
HF-81606T Elektrospecificaties (25)
1. Draaien Ratio50KHz, 0.5V
Spaanderkant: Lijn side=1CT: 1CT+_2%
2. Inductantie (Ls) 100KHz, 0.1V, Bias van 12mA gelijkstroom:
Spaanderkant: 350uH min
3. Toevoeging Loss1-100MHz: -1.4dB maximum
4. Terugkeerverlies:
1-30MHz: -16dB min
40MHz: -14.4dB min
50MHz: -13.1dB min
60-80MHz: -12dB min
100MHz: -10dB min
5. Verschil aan Gemeenschappelijke Wijzeverwerping:
30MHz: -45dB min
60MHz: -40dB min
100MHz: -35dB min
6. Overspraak
30MHz: -40dB min
60MHz: -35dB min
100MHz: -30dB min
7. Hallo-pot: 1500Vrms min
Toepassingen:
Gebruikt voor voorzien van een netwerk en communicatie materiaal zoals HUB, PC-kaart, Schakelaar, Router, PC Mainboard, SDH, PDH, IP Telefoon, xDSL-modem
Concurrentievoordeel:
16 van de productiejaar ervaring,
2600 personeelsleden,
100% test
Flexibele levertijd
| HF-81606T Geïsoleerde Ethernet Lan Transformer Module, 16 Spelden LP1188NL Magnetics | |||
| 7499011121A | MIC38121-5356X-LF3 | MIC24010-5117 | 7499111447 |
| 7499011222A | MIC38011-5265T-LF3 | 7499111444 | 7499111614A |
| 7499210121A | 74990111215A | MIC24010-0104 | 7499511440 |
| 7499211121A | MIC25010-5110 | MIC24010-5137 | 7499511611A |
| 7499211125 | MIC25010-5101 | 74990110010 | 7499021125 |
| 7499211002A | MIC25011-5110 | 7499011442 | MIC24810-0104 |
| 7499211122A | MIC25013-5110 | MIC24111-0101 | MIC24811-0104 |
| 7499211123A | MIC25013-5223 | MIC24112-0101 | 7499021220 |
| 7499410420 | HF-81606T | MIC24111-0108 | MIC24811-0108 |
| 7499010441 | 74990112112 | 74990112116 | 7499210001A |
| 74990100011A | MIC2501A-5110 | MIC2411C-6131 | 7499210124A |
| 74990110030 | MIC25113-0141 | MIC24110-6131 | HF-81606T |
| 74990111217 | MIC2511C-6131 | MIC2411D-0117 | 74980111211 |
| 74990112116A | MIC2511A-0141 | MIC24011-0104 | 74990110013 |
| 74990101210 | MIC25113-6131 | MIC24011-5108 | MIC24018-5101 |
| 7499011001 | MIC25111-0110 | MIC24012-5101 | MIC24010-0229 |
| 7497110616 | MIC25210-0101 | MIC24012-5204 | 74990110011 |
| 7497111611A | HF-81606T | MIC24012-5117 | 74990112117 |
| 7498111001 | MIC25212-0110 | MIC2401D-5101 | MIC24019-0101 |
| 7498111120R | MIC25213-5210 | MIC2401D-5217 | MIC24010-0107 |
| 7499110122 | MIC25310-5110 | MIC24013-0102 | MIC24011-0101 |
| HF-81606T | MIC25311-0110 | MIC24013-5204 | 7499111121 |
| 7499110124 | 7499010218 | MIC24013-5104 | 7499111221A |
| 7499111000A | MIC24010-5101 | MIC24010-5104 | 7499111121A |
