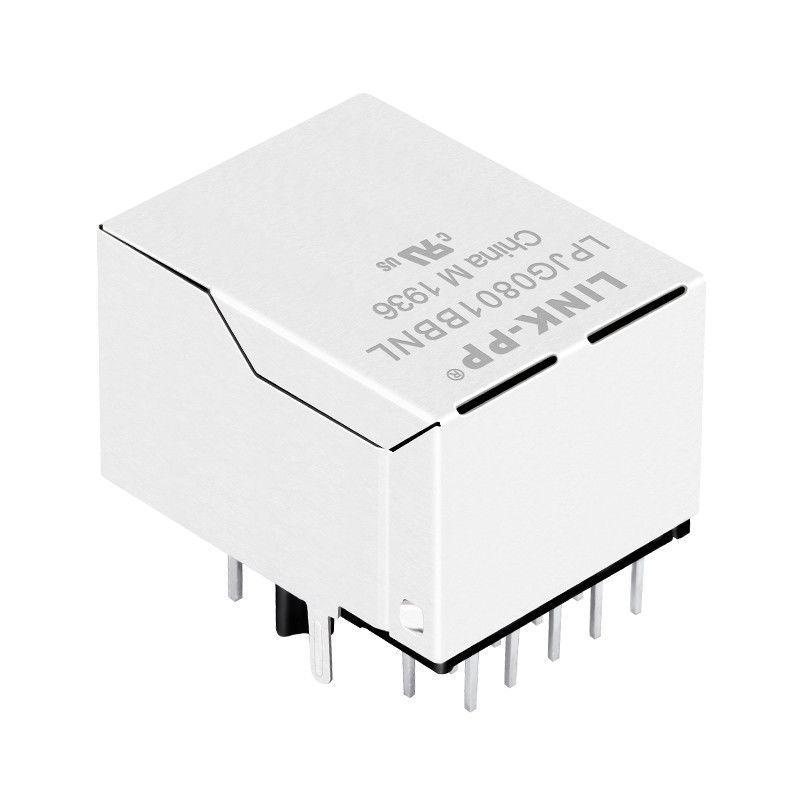

Specificatie: | Ue-la1s109-43LF | P/N: | LPJG0801BBNL |
---|---|---|---|
De Opzettende Richtlijn van PCB: | Zijingang (Rechte hoek) | Hefboomtype: | rj45 wijfje |
Magnetics: | 8 kernen Magnetics | monsters: | Beschikbaar |
Hoogtepunt: | enige Haven RJ45,afgeschermd rj45 stekkers |
ELEKTROspecfications @25℃ | |||
1.Turn verhouding (± 2%): | |||
TX=1CT: 1CT RX=1CT: 1CT | |||
2.Inductance OCL: 350uH min | |||
@100KHz/0.1V, Bias van 8mA gelijkstroom | |||
3.Insertion verlies: | |||
-1.0dB MAXIMUM @ 1.0-65MHz | |||
4.Return verlies: | |||
-20dB MIN @ 1-10MHz | |||
-16dB MIN @ 10-30MHz | |||
-12dB MIN @ 30-60MHz | |||
-10dB MIN @ 60-100MHz | |||
5.Cross bespreking: | |||
-40dB MIN @ 1-30MHz | |||
-35dB MIN @ 30-60MHz | |||
-30dB MIN @ 60-100MHz | |||
6.Common wijzeverwerping: | |||
-30dB MIN @ 1-50MHz | |||
-20dB MIN @ 50-150MHz | |||
7.Hipot test: 1500Vrms min | |||
8.Operating temperatuurwaaier: 0℃ AAN 70℃ |
