Huis > producten > Afzonderlijke Magnetische Transformatoren > SDH-Lan Transformator, 10/100Base-t Enige Haventransformator XF0013D23

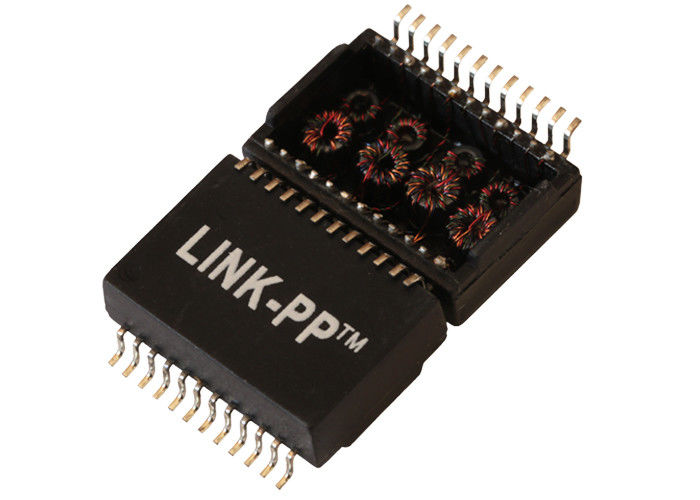

SDH-Lan Transformator, 10/100Base-t Enige Haventransformator XF0013D23

Productdetails

Plaats van herkomst: Guangdong, China

Merknaam: LINK-PP

Certificering: UL,RoHS,Reach,ISO

Modelnummer: XF0013D23

Betaling & het Verschepen Termijnen

Min. bestelaantal: 400/2000/10K/25K

Prijs: $0.06-$3.2

Verpakking Details: T&R

Levertijd: Voorraad

Betalingscondities: TT, NET30/60/90-Dagen

Levering vermogen: 3KK/Month

Krijg Beste Prijs
Hoogtepunt:

10/100Base-t Magnetics

,

Ethernettransformator

Specificaties:
XF0013D23
VERBINDING-PP P/N:
LPB80001ANL
Snelheid:
10/100 basis-T
Toepassing:
Lan Ethernet (PoE)
Speldaantal:
20
temperatuur:
- 40 AAN + 85℃
Archivi Disponibil:
PDF/3D/ISG/Stp/Step/Datasheet
Specificaties:
XF0013D23
VERBINDING-PP P/N:
LPB80001ANL
Snelheid:
10/100 basis-T
Toepassing:
Lan Ethernet (PoE)
Speldaantal:
20
temperatuur:
- 40 AAN + 85℃
Archivi Disponibil:
PDF/3D/ISG/Stp/Step/Datasheet
SDH-Lan Transformator, 10/100Base-t Enige Haventransformator XF0013D23

SDH-Lan Transformator, 10/100Base-t Enige Haventransformator XF0013D23

Snelle Details

1.Single haventransformator

2.10/100 transformator basis-t

3.Type: SMT 4. Rolstructuur: Toroidal


SDH-Lan de Transformatormodules XF0013D23 van Transformator Enige Haven 10/100Base-t



Toepassingen:



Gebruikt voor voorzien van een netwerk en communicatie materiaal zoals HUB, PC-kaart, Schakelaar, Router, PC Mainboard, SDH, PDH, IP Telefoon, xDSL-modem


Beschrijving:


10/100Base-t de Enige Modules van de Haventransformator



Toepassing

LAN ETHERNET (PoE&NON PoE)

AutomDX

JA

Commentaar

RoHS Volgzame

Configuratie RX

T, C

Configuratie TX

T, C

Bouw

OVERDRACHTvorm

Kernen per Haven

4

Aantal Havens

Kies uit

PCB

GEEN PCB

Pakket

SMT

Pakkethoogte (Duim)

0,225 of andere

Pakkethoogte (mm)

5,715 of andere

Pakketlengte (Duim)

1.12 of andere

Pakketlengte (mm)

28,448 of andere

Pakketbreedte (Duim)

0,63 of andere

Pakketbreedte (mm)

16,002 of andere

Volgzame RoHS

Ja-RoHS-6

Snelheid

10/100/1000base-TX

Temperatuur

0 TOT 70/-40 tot +85

Draaienverhouding RX

1CT: 1CT

Draaienverhouding TX

1CT: 1CT

Hoofdp/n

LP1102NL, enz.



Elektrospecificaties (25):

1. Draaien Ratio50KHz, 0.5V

    Spaanderkant: Lijn side=1CT: 1CT+_2%

2. Inductantie (Ls) 100KHz, 0.1V, Bias van 12mA gelijkstroom:

    Spaanderkant: 350uH min

3. Toevoeging Loss1-100MHz: -1.4dB maximum

4. Terugkeer Loss1-30MHz: -16dB min

            40MHz: -14.4dB min

            50MHz: -13.1dB min

            60-80MHz: -12dB min

            100MHz: -10dB min

5. Verschil aan Gemeenschappelijke Wijzeverwerping:

            30MHz: -45dB min

            60MHz: -40dB min

            100MHz: -35dB min

6. Crosstalk30MHz: -40dB min

            60MHz: -35dB min

            100MHz: -30dB min

7. Hallo-pot: 1500Vrms, 0.5mA, 1Sec

       Spaanderkant aan Lijnkant


Concurrentievoordeel:



16 van de productiejaar ervaring,

2600 personeelsleden,

100% test

Flexibele levertijd

SDH-Lan Transformator, 10/100Base-t Enige Haventransformator XF0013D23
