Productdetails
Plaats van herkomst: Guangdong, China
Merknaam: LINK-PP
Certificering: UL,RoHS,Reach,ISO
Modelnummer: XFATM9B
Betaling & het Verschepen Termijnen
Min. bestelaantal: 400/2000/10K/25K
Prijs: $0.06-$3.2
Verpakking Details: T&R
Levertijd: Voorraad
Betalingscondities: TT, NET30/60/90-Dagen
Levering vermogen: 3KK/Month
Specificaties: |
XFATM9B |
Familie: |
Magnetisch 10/100Base-t |
Montage: |
smd |
Draairadio: |
1: 1 |
Productieve massa: |
LP1188NL |
temperatuur: |
- 40 AAN + 85℃ |
Archivi Disponibil: |
PDF/3D/ISG/Stp/Step/Datasheet |
Specificaties: |
XFATM9B |
Familie: |
Magnetisch 10/100Base-t |
Montage: |
smd |
Draairadio: |
1: 1 |
Productieve massa: |
LP1188NL |
temperatuur: |
- 40 AAN + 85℃ |
Archivi Disponibil: |
PDF/3D/ISG/Stp/Step/Datasheet |
| Enige Haventransformator | 10/100 transformator basis-t | De Radio van de 1:1draai | SMD-Steun |
Beschrijving:

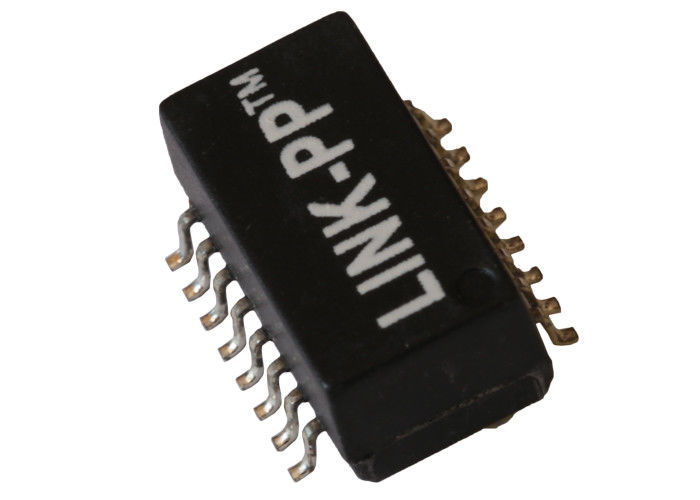

XFATM9B 10/100 FE LAN van de Basis Magnetische Module Transformator 16Pins
10/100Base-t Transformator XFATM9B
10/100Base-t Transformatormodules
module van de de Haventransformator van 10/100Base-t Ethernet de Enige
|
Toepassing |
LAN ETHERNET (PoE&NON PoE) |
|
AutomDX |
JA |
|
Commentaar |
RoHS Volgzame |
|
Configuratie RX |
T, C |
|
Configuratie TX |
T, C |
|
Bouw |
OVERDRACHTvorm |
|
Kernen per Haven |
4 |
|
Aantal Havens |
Kies uit |
|
PCB |
GEEN PCB |
|
Pakket |
SMT |
|
Pakkethoogte (Duim) |
0,225 of andere |
|
Pakkethoogte (mm) |
5,715 of andere |
|
Pakketlengte (Duim) |
1.12 of andere |
|
Pakketlengte (mm) |
28,448 of andere |
|
Pakketbreedte (Duim) |
0,63 of andere |
|
Pakketbreedte (mm) |
16,002 of andere |
|
Volgzame RoHS |
Ja-RoHS-6 |
|
Snelheid |
10/100/1000base-TX |
|
Temperatuur |
0 TOT 70/-40 tot +85 |
|
Draaienverhouding RX |
1CT: 1CT |
|
Draaienverhouding TX |
1CT: 1CT |
|
Hoofdp/n |
LP1102NL, enz. |
Elektrospecificaties (25):
1. Draaien Ratio50KHz, 0.5V
Spaanderkant: Lijn side=1CT: 1CT+_2%
2. Inductantie (Ls) 100KHz, 0.1V, Bias van 12mA gelijkstroom:
Spaanderkant: 350uH min
3. Toevoeging Loss1-100MHz: -1.4dB maximum
4. Terugkeer Loss1-30MHz: -16dB min
40MHz: -14.4dB min
50MHz: -13.1dB min
60-80MHz: -12dB min
100MHz: -10dB min
5. Verschil aan Gemeenschappelijke Wijzeverwerping:
30MHz: -45dB min
60MHz: -40dB min
100MHz: -35dB min
6. Crosstalk30MHz: -40dB min
60MHz: -35dB min
100MHz: -30dB min
7. Hallo-pot: 1500Vrms, 0.5mA, 1Sec
Spaanderkant aan Lijnkant
| XFATM9B 10/100 FE LAN van de Basis Magnetische Module Transformator 16Pins | ||||
|---|---|---|---|---|
| XF0023C | XF10B1Q7 | XFATM8Q4 | XF2006AB | XF6612TXP |
| XF0023D | XFATM9B | XFATM8Q5 | XF2006B | XF6692TX |
| XF0033-00U3 | XF10B2Q1 | XFATM8Q6 | XF2006BR | XF6692TX1 |
| XF0033TXB | XF10B2Q1C | XFATM8Q7 | XF2006BRS | XF6692TX1B |
| XF0053A | XF10B2Q2 | XFATM8Q7A | XF2006BRS1 | XF6692TX1P |
| XF0053T | XFATM9B | XFATM8Q7B | XF2006C | XF6692TX4 |
| XF0106C | XF10B3Q3 | XFATM8Q8 | XF2006CA | XF6692TXB |
| XF0106D | XF10B4Q1 | XFATM8Q9 | XF2006CB | XF6692TXP |
| XF0106T | XF10G100W | XFATM9 | XF2006CE | XF6694Q1 |
| XF0206A | XF12062B | XFATM9B | XF2006CE1 | XF6694TX |
| XF0206B | XF12062C | XFATM9B1 | XF2006CE2 | XF6694TX2 |
| XF0206C | XF12261A | XFATM9B2 | XF2006CEIT | XF6694TX2B |
| XF0206D | XF12261B | XFATM9B3 | XF2006CR | XF6694TX2P |
| XF0206T | XF14062B | XFATM9B5 | XF2006CRS | XF6694TXB |
| XF03661B | XFATM9B | XFATM9B | XF2006CS | XF6694TXP |
| XF05061A | XF14064C | XFATM9BM | XF2006CSIT | XF8022TX2 |
| XF05061B | XF1406DB | XFATM9DQ | XF2006D | XF973TX |
| XF05061C | XF1406DBP3 | XFATM9P | XF2006DB | XFATM9B |
