Productdetails
Plaats van herkomst: Guangdong, China
Merknaam: LINK-PP
Certificering: UL,RoHS,Reach,ISO
Modelnummer: L21N002-0
Betaling & het Verschepen Termijnen
Min. bestelaantal: 400/2000/10K/25K
Prijs: $0.06-$3.2
Verpakking Details: T&R
Levertijd: Voorraad
Betalingscondities: TT, NET30/60/90-Dagen
Levering vermogen: 3KK/Month
specificaties: |
LP1198NL |
Snelheid: |
10/100 basis-T |
Aantal Havens: |
kies uit |
Toepassing: |
Lan Ethernet |
Speldaantal: |
16 |
Temperatuur: |
- 40℃ AAN + 85℃ |
Archivi Disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
specificaties: |
LP1198NL |
Snelheid: |
10/100 basis-T |
Aantal Havens: |
kies uit |
Toepassing: |
Lan Ethernet |
Speldaantal: |
16 |
Temperatuur: |
- 40℃ AAN + 85℃ |
Archivi Disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
1. Rolaantal: Spaartransformator
2. Isolatievoltage: 1500Vrms
3.Type: SMT
4. Rolstructuur: Toroidal
10/100 basis-t enige de Impulstransformator van Havensethernet voor Hub, PC-Kaart
Beschrijving:

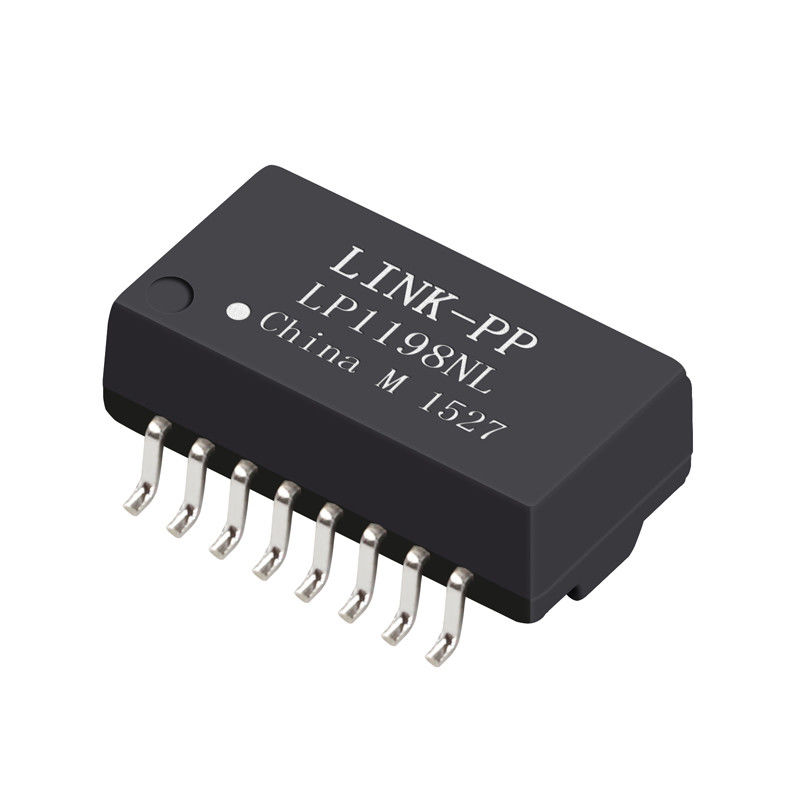

LP1198NL enige Havens Afzonderlijke Transformator, Spaartransformator 101901MH016SA41ZL
|
Toepassing |
LAN ETHERNET (PoE&NON PoE) |
|
AutomDX |
JA |
|
Commentaar |
RoHS Volgzame LP1198NL |
|
Configuratie RX |
T, C |
|
Configuratie TX |
T, C |
|
Bouw |
OVERDRACHTvorm |
|
Kernen per Haven |
4 |
|
Aantal Havens |
1 |
|
PCB |
GEEN PCB |
|
Pakket |
SMT |
|
Pakkethoogte (Duim) |
0,225 of andere |
|
Pakkethoogte (mm) |
5,715 of andere |
|
Pakketlengte (Duim) |
1.12 of andere |
|
Pakketlengte (mm) |
28,448 of andere |
|
Pakketbreedte (Duim) |
0,63 of andere |
|
Pakketbreedte (mm) |
16,002 of andere |
|
Volgzame RoHS |
Ja-RoHS-6 |
|
Snelheid |
10/100base-TX |
|
Temperatuur |
0 TOT 70/-40 tot +85 |
|
Draaienverhouding RX |
1CT: 1CT |
|
Draaienverhouding TX |
1CT: 1CT |
|
Hoofdp/n |
LP1198NL, enz. |
Elektrospecificaties (25):
Elektrospecificatie @25℃
1.OCL: 350uH min
@100KHz, 0.2V, met BIAS van 8mA gelijkstroom
2.Turns verhouding (%%P5%):
TX=1CT: 1CT RX=1CT: 1CT
3.Insertion verlies:
0.3-100MHz: - Maximum 1.1dB
4.Return verlies (dB Min):
0.3-30MHz: - 18 40MHz: - 16
50MHz: - 14,5 60-80MHz: - 12
5.Crosstalk (dB Min):
0.3-60MHz: - 42 60-100MHz: - 35
6.Common wijzeverwerping (dB Min):
0.3-30MHz: - 40 60MHz: - 35
80-100MHz: - 30
7.Isolation voltage: 1500Vrms
8.Operating temperatuur: -40℃~+85℃.
NOTA'S
1.Designed om toepassing, zoals SOHO (ADSL-modems), LAN-op-Motherboard (LOM), hub te steunen en Schakelaars.
2.With diverse Draaienverhoudingen.
3.RoHS piek het soldeerselclassificatie 260℃ van " NL“.
Concurrentievoordeel:
16 van de productiejaar ervaring,
2600 personeelsleden,
100% test
Flexibele levertijd
| LP1198NL enige Havens Afzonderlijke Transformator, Spaartransformator 101901MH016SA41ZL | |||
|---|---|---|---|
| TG01-0756NRL | TG84-2006P1 | TG10G-S100NJLF | TG01-RF10NS8IF |
| TG01-1006NRL | TG86-2006P | TG10G-S101NJLF | TG04-RF01NS8IF |
| TG01-1506NRL | TG92-2006P1 | TG10G-S102NJLF | Tgsp-RF12NS8IF |
| TD11-6006F | TG04-1505NC | TG10G-RP02NJLF | Tgsp-RF02NS8IF |
| 101901MH016SA41ZL | TG23-1505NC | TG111-S112NYRL | Tgsp-RF04NS8IF |
| TD12-0756F | TG24-S001NC | TG111-E112NYRL | TG07-RF18NS8IF |
| TD12-0756G | TG24-S001NC | TG1G-E012NZRL | TG08-RF05NS8IF |
| TD12-1506F | 101901MH016SA41ZL | TG111-HP3NZRL | Tgsp-RF19NS8IF |
| TD12-1506G | TG28-1505NC | TG1G-S012NZRL | Tgsp-RF06NS8IF |
| TD12-2506F | TG28-1505NC | TG111-HPE3NZRL | TG110-RP06NJRL |
| TD12-2506G | TG35-1505NC | TG110-AMX2NXRL | TG110-S050N2IF |
| TG110-RP01NZRL | TG38-1505NC | TG110-EMX6NXRL | TG110-S050N2RL |
| TG110-RP03NZRL | TG42-1505NC | TG110-BCM2NXRL | TG110-S055N2RL |
| TG110-RPE9NZRL | TG63-1505NC | FS02-101Y2RL | TG110-S120N2RL |
| TG110-RP05NYRL | TG64-1505NC | LP1198NL | TG110-S125N2RL |
| TG110-RP10NYRL | TG74-1505NC | FS22-101Y2RL | TG110-S131N2RL |
| TG110-RPE10NYRL | TG04-1006P1RL | FS02-114Y2RL | TG110-S139N2RL |
| TG110-RPE12NJRL | TG04-2006P1RL | FS12-114Y2RL | TG110-3506N6RL |
| TG110-RP07NJRL | TG41-2006PRL | LP1198NL | TG110-S101N6RL |
| TG110-E055N5IF | TG110-E050N5IF | TG110-E055N5RL | TG110-S141N5RL |
| TG110-E050N5RL | TG110-E120N5RL | TG110-E139N5RL | TG110-E125N5RL |
