Productdetails
Plaats van herkomst: Guangdong, China
Merknaam: LINK-PP
Certificering: UL,RoHS,Reach,ISO
Modelnummer: S16-2019
Betaling & het Verschepen Termijnen
Min. bestelaantal: 400/2000/10K/25K
Prijs: $0.06-$3.2
Verpakking Details: T&R
Levertijd: Voorraad
Betalingscondities: TT, NET30/60/90-Dagen
Levering vermogen: 3KK/Month
Onderdeelnummer: |

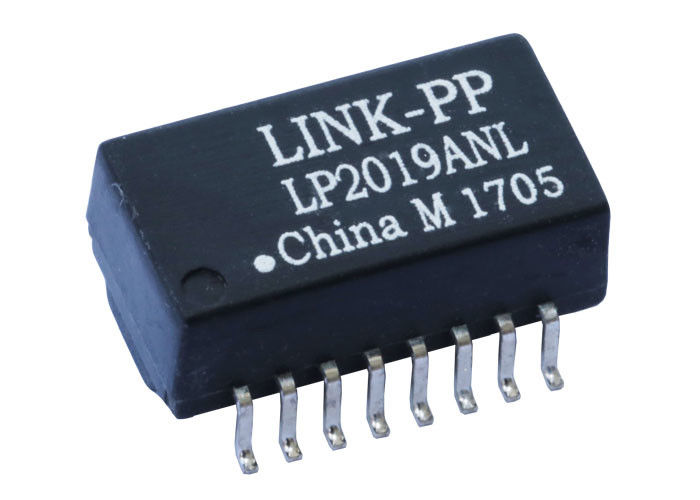

LP2019ANL Compatibel met S16-2019 |
Turn Ratio: |
1CT: 1CT |
Ethernet: |
10/100Base-T |
POE -ondersteuning: |
PoE+ |
Isolatie spanning: |
1500V |
Bedrijfstemperatuur: |
- 40 tot + 85°C |
Onderdeelnummer: |
LP2019ANL Compatibel met S16-2019 |
Turn Ratio: |
1CT: 1CT |
Ethernet: |
10/100Base-T |
POE -ondersteuning: |
PoE+ |
Isolatie spanning: |
1500V |
Bedrijfstemperatuur: |
- 40 tot + 85°C |
De S16-2019 Ethernet Magnetische PoE Transformator is een single-port LAN magnetisch module ontworpen voor 10/100Base-T Ethernet interfaces. Het biedt signaalisolatie, impedantieaanpassing en EMI-onderdrukking tussen de Ethernet PHY en de RJ45-connector.
Deze Ethernet transformator wordt veel gebruikt in routers, switches, IP-camera's, VoIP-telefoons en draadloze access points, vooral in ontwerpen die Power over Ethernet (PoE) functionaliteit te garanderen.
Met geïntegreerde magnetica geoptimaliseerd voor Fast Ethernet netwerken, ondersteunt de S16-2019 LAN transformator stabiele gegevensoverdracht en voldoet deze aan de IEEE Ethernet isolatie- en prestatievereisten.
Ingenieurs integreren dit component vaak in Ethernet hardware om hoge signaalintegriteit, elektromagnetische compatibiliteit en betrouwbare netwerkconnectiviteit te garanderen.
|
Parameter |
Specificatie |
Waarde |
Eenheid |
Conditie |
|---|---|---|---|---|
|
Turns Ratio |
TX |
1CT:1CT |
- |
- |
|
Turns Ratio |
RX |
1CT:1CT |
- |
- |
|
Insertieverlies |
0.1-100MHz |
-1.0 |
dB |
MAX |
|
Retoursverlies |
0.1-30MHz |
-18 |
dB |
MIN |
|
Retoursverlies |
30-60MHz |
-13 |
dB |
MIN |
|
Retoursverlies |
60-80MHz |
-12 |
dB |
MIN |
|
Overspraak |
0.1-100MHz |
-35 |
dB |
MIN |
|
DCMR (Differential to Common Mode Rejection) |
30MHz |
-42 |
dB |
MIN |
|
DCMR |
60MHz |
-36 |
dB |
MIN |
|
DCMR |
100MHz |
-33 |
dB |
MIN |
|
CMRR (Common Mode Rejection Ratio) |
1-100MHz |
-40 |
dB |
TYP |
|
Inductie (L) |
1-3, 6-8 |
350 |
µH |
MIN bij 100KHz, 0.1V, 8mA DC |
|
DC Weerstand (DCR) |
1-3, 6-8 |
0.9 |
OHM |
MAX |
|
Lekkage Inductie (LK) |
1-3 (Tie: 16+14) |
0.5 |
µH |
MAX bij 100KHz, 0.1V |
|
Lekkage Inductie (LK) |
6-8 (Tie: 11+9) |
0.5 |
µH |
MAX bij 100KHz, 0.1V |
|
Interwinding Capaciteit (Cw/w) |
(1-3), (16-14) |
28 |
pF |
MAX bij 100KHz, 0.1V |
|
Interwinding Capaciteit (Cw/w) |
(6-8), (11-9) |
28 |
pF |
MAX bij 100KHz, 0.1V |
|
Isolatiespanning |
- |
1500 |
V |
- |
|
Bedrijfstemperatuur |
- |
-40 tot +85 |
°C |
- |
|
PoE Stroomcapaciteit |
- |
350 |
mA |
- |
| Parameter | Waarde |
|---|---|
| Pakket Type | Surface Mount (SMD) |
| Aantal Pinnen | 16 Pinnen |
| Constructie | Open Frame |
| Kernstructuur | 6 Kernen per Poort |
| Lengte | ~12.7 mm |
| Breedte | ~9.3 mm |
| Hoogte | ~6.2 mm |
| Montagetype | SMT |
De compacte SMD-voetafdruk maakt het mogelijk dat de S16-2019 magnetische module past in ruimtebeperkte Ethernet-apparaatontwerpen.
De S16-2019 Ethernet magnetische module ondersteunt Power over Ethernet (PoE) toepassingen, waardoor netwerkkabels zowel data als elektrische stroom kunnen verzenden.
Compatibele PoE-standaarden omvatten:
Dit maakt de transformator geschikt voor apparaten zoals:
De S16-2019 transformatormodule wordt geplaatst tussen de Ethernet PHY-chip en de RJ45-connector.
Typisch signaalpad:
De belangrijkste functies omvatten:
De S16-2019 LAN transformator behoort tot een veelvoorkomende categorie van 10/100Base-T Ethernet magnetische modules, en gelijkwaardige onderdelen zijn verkrijgbaar bij meerdere fabrikanten.
Typische compatibele modellen omvatten:
Deze componenten delen vergelijkbare elektrische prestaties en pinconfiguratie voor Ethernet-interfaceontwerpen.
