Productdetails
Plaats van herkomst: Guangdong, China
Merknaam: LINK-PP
Certificering: UL,RoHS,Reach,ISO
Modelnummer: HMU2103NL/HMU2103NLT
Betaling & het Verschepen Termijnen
Min. bestelaantal: 400/2000/10K/25K
Prijs: $0.06-$3.2
Verpakking Details: T&R
Levertijd: Voorraad
Betalingscondities: TT, NET30/60/90-Dagen
Levering vermogen: 3KK/Month
PN: |
HMU2103NL/HMU2103NLT |
Poort: |
Single |
poe: |
zonder |
Montage: |
smd |
Archividisponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
onderdeelnummer: |
De Transformator/de Vernauwing van BMS |
PN: |
HMU2103NL/HMU2103NLT |
Poort: |
Single |
poe: |
zonder |
Montage: |
smd |
Archividisponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
onderdeelnummer: |
De Transformator/de Vernauwing van BMS |

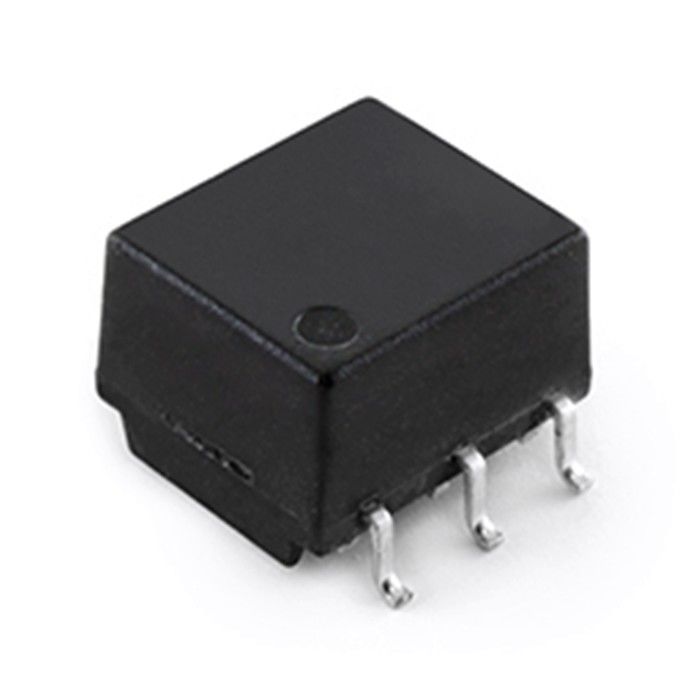

| BMS-Transformator, 2-CH, 1000 V, +125°C, Volgzame aec-Q200, SMT, Rohs | |
| Impulsartikelnummer | HMU2102NL/HMU2102NLT |
| Deelstatus | Actief |
| Qualitication | Per aec-Q200 |
| Toepassing-Lan | De Transformator/de Vernauwing van BMS |
| Bouw | Open Kader |
| Isolatievoltage | 4300 VDC 30 Seconden |
| Aantal kanalen | 2 |
| Pakket | SMT |
| Isolatieweerstand | 400 Megaohms-Minimum |
| Het werk Voltage | 1000 VDC 15 Jaar |
| Inductantie | 150µH min, Maximum 370µH |
| Volgzame Rohs | Ja-RoHS-6 |
| Werkende Temperatuur | - 40℃ AAN +125℃ |
| Opslagtemperatuur | - 50℃ AAN +125℃ |
| Pakkethoogte (Duim) | 0,192 |
| Pakkethoogte (mm) | 4.88 |
| Pakketlengte (Duim) | 0,583 |
| Pakketlengte (mm) | 14.81 |
| Pakketbreedte (Duim) | 0,579 |
| Pakketbreedte (mm) | 14.7 |
| Draaienverhouding | 1.00 + 2% |
| Polariteit | Per Schema |
Lan Transformatormodules
De getelegrafeerde LANs-transformatoren van de behoefteimpuls voor de transmissie van rechthoekige impulsen. Als conventionele transformatoren, bestaan de impulstransformatoren uit een kern met het primaire en secundaire winden. De galvanische scheiding dient om gevoelige ICs en genetwerkte apparaten tegen gelijkstroom-bias op de lijn te beschermen.
Omdat zij impulsgolven moeten overbrengen die vele verschillende frequentiecomponenten als gevolg van de transformatie van Fourier bevatten, moeten hun kernen lage verliezen kenmerken en de vervormingen van de impulsgolfvorm over een breed frequentiegebied verhinderen. Om deze eisen te ontmoeten, heeft verbinding-pp zich van LAN impulstransformatoren krachtig gebruiken ontwikkeld.
om het binnendringen of de afvloeiing van gemeenschappelijk-wijzelawaai te onderdrukken, LAN worden de impulstransformatoren normaal gecombineerd met gemeenschappelijk-wijzevernauwingen om een module van de impulstransformator te vormen.
Deze module, op zijn beurt, wordt ingebed in de RJ-45-stekker om een schakelaarmodule (Figuur 1) te vormen. Aldus, voor gebruik in standaard rj-45 schakelaars, LAN moeten de impulstransformatoren ook zeer compact zijn.
Onze Klanten:
• Texas Instruments
Verbinding-pp is de aangewezen leverancier van Ti.
Welkom om de Ti-website te bezoeken: http://www.ti.com/tool/beaglebk#0
U zult ons embleem „verbinding-pp“ op BeagleBone-Raad bekijken.
• Intel
Verbinding-pp is de aangewezen leverancier van Intel.
Verbinding-pp LPJG16314A4NL wordt gebruikt in MinnowBoard maximum van Intel.
FAQ
Q: Hoe lange Levertijd?
A: RJ45/RJ11 reeks: 12~20 dagen
SFP-Reeks: 25~30 Reeksen van Dagenusb: 7~15 dagen
Schakelaar: 7~15 dagen
Q: Hoe kan ik citaat krijgen?
A: Het is nuttig voor ons om het juiste punt te adviseren als wij uw detailvereisten kennen
(beschermd of niet-beschermd, geleide of dubbele aantal haven, leds, met of zonder transformator enz.).
De tekening en het citaat zullen dienovereenkomstig worden verzonden. Natuurlijk, is het best als wij uw tekening hebben.
Q: Kan ik steekproeven hebben?
A: De steekproeven zijn beschikbaar voor evaluatie.
Q: Zijn OEM beschikbaar & ODM?
A: OEM&ODM is welkom.
