Productdetails
Plaats van herkomst: Guangdong, China
Merknaam: LINK-PP
Certificering: UL,RoHS,Reach,ISO
Modelnummer: TG1G-E012NZRL
Betaling & het Verschepen Termijnen
Min. bestelaantal: 400/2000/10K/25K
Prijs: $0.06-$3.2
Verpakking Details: T&R
Levertijd: Voorraad
Betalingscondities: TT, NET30/60/90-Dagen
Levering vermogen: 3KK/Month
Punt Nr: |
TG1G-E012NZRL |
Categorie: |
Gigabitrj45 Transformator |
Draaienverhouding: |
1CT: 1CT |
Montage: |
Surface Mount |
Grootte/Afmeting: |
17.7mm L x 15.8mm W x 6.6mm H |
Archividisponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
Punt Nr: |
TG1G-E012NZRL |
Categorie: |
Gigabitrj45 Transformator |
Draaienverhouding: |
1CT: 1CT |
Montage: |
Surface Mount |
Grootte/Afmeting: |
17.7mm L x 15.8mm W x 6.6mm H |
Archividisponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
Aantal havens | Toepassingen | Draaienverhouding | Macht over Ethernet |
TG1G-E012NZRL | Lan Ethernet (PoE) | 1:1 | IEEE 802.3/IEEE 802.3af |
Verpakking | Kernen per Haven | Opzettend Type | Temperatuur |
Spoel, Karton | 12 | SMT/SMD | - 40 AAN + 85 |
Speldenaantal | Beveiliging | Isolatievoltage | LEIDENE Kleur |
24 spelden | -- | 1500 Vrms | - |
Elektrospecificatie @25℃
1.Insertion verlies (Maximum dB): | 0.3-1MHz: -1.1 1-65MHz: -0.8 |
65-100MHz: -1.0 100-125MHz: -1.2 | |
2.Return verlies (dB Min @100 OHM): | 0.5-40MHz: -18 |
40-100MHz: -12-20LOG (f/80MHz) | |
3.Crosstalk (dB Min): | 0.3-100MHz: -33-20LOG (f/100MHz) |
4.CM AAN CM REJ: | 0.3-100MHz: -30dB min |
5.CM AAN DM REJ: | 0.3-100MHz: -35dB min |
6.Turns verhouding: | PRI: SEC= 1CT: 1CT ±2% |
7.Inductance (100KHz/0.1V@11mA): | 350uH min |
8.Balanced gelijkstroom-Lijnstroom: | 350mA maximum @ Ononderbroken 57VDC |
9.Hipot: | 1500Vrms/0.5mA |
10.Operating temperatuur: | -40℃~+85℃. |
NOTA'S:
1.Gigabit transformatormodules met Macht over Ethernet-Optie
2.Meets speciffcation van IEEE 802.3af
het deel van 3.For RoHS voegt achtervoegsel NL toe
4.RoHS piek het soldeerselclassificatie 260℃%%P5℃ van " NL“.
Toepassingen:
Concurrentievoordeel
☛ Ontwerper en Fabrikant 18 jaar.
☛ 2500 de Werken, 4 installaties
☛ Absoluut het netwerkanalysator van de Pasbot
☛ Voorraad of 4 weken.
☛ Flexibel ontwerp volgens vereiste informations van klanten zonder enige exral prijs.

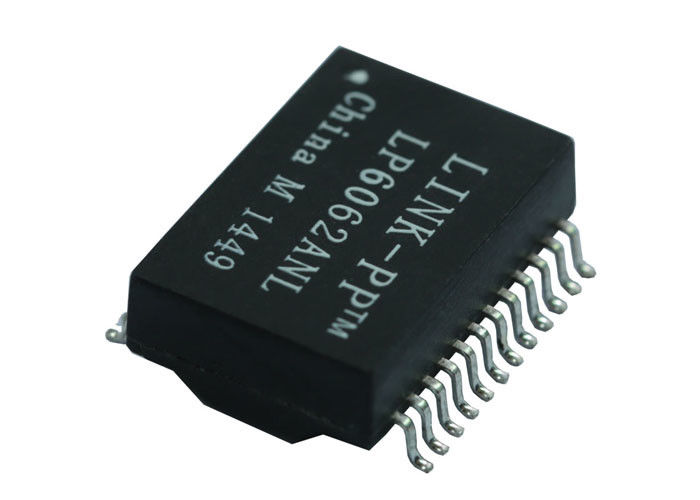

De Transformator Enige Haven 24Pins Gigabit Ethernet LP6062ANL van TG1G-E012NZRL SMD | |||
---|---|---|---|
