Lan Transformatorsmd 16pins LP1012NL 10/100Base-t Netwerk Magnetics

Productdetails

Plaats van herkomst: Guangdong, China

Merknaam: LINK-PP

Certificering: UL,RoHS,Reach,ISO

Modelnummer: LP1012NL

Betaling & het Verschepen Termijnen

Min. bestelaantal: 400/2000/10K/25K

Prijs: $0.06-$3.2

Verpakking Details: T&R

Levertijd: Voorraad

Betalingscondities: TT, NET30/60/90-Dagen

Levering vermogen: 3KK/Month

Krijg Beste Prijs
Hoogtepunt:

10/100Base-t Magnetics

,

De Transformator van Gigabitmagnetics

Specificaties:
LP1012NL
P/N:
LP1012NL
Verhouding:
1CT: 1CT
Ethernet:
10/100Base-t
MAATREGEL:
25.58x12.70x7.12mm
monsters:
gratis
Archividisponibili:
PDF/3D/ISG/Stp/Step/Datasheet
Specificaties:
LP1012NL
P/N:
LP1012NL
Verhouding:
1CT: 1CT
Ethernet:
10/100Base-t
MAATREGEL:
25.58x12.70x7.12mm
monsters:
gratis
Archividisponibili:
PDF/3D/ISG/Stp/Step/Datasheet
Lan Transformatorsmd 16pins LP1012NL 10/100Base-t Netwerk Magnetics
Lan Transformatorsmd 16pins LP1012NL 10/100Base-t Netwerk Magnetics

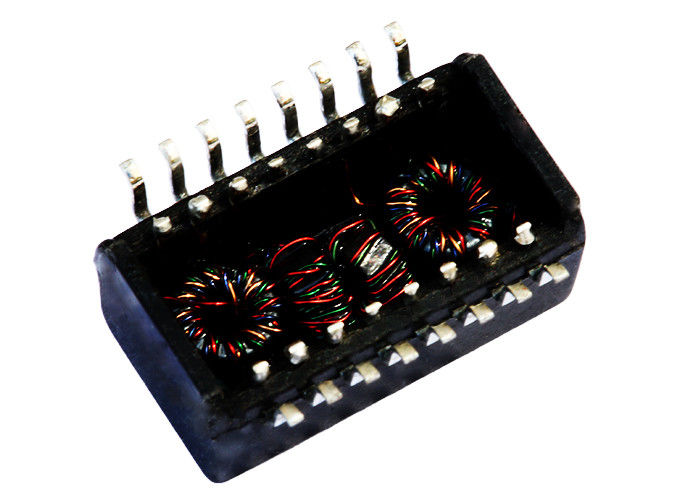

  • Lan Transformator SMD 16pins LP1012NL
  • Rolstructuur:  Toroidal
  • Pakket: SMD 16pins
  • Ethernet 10/100Base-t Netwerk Magnetics
10/100 Basis - Modules van de de Haventransformator van T de Enige, SMD, Rohs
Verbinding-pp Artikelnummer LP1012NL
Snelheid 10/100base-t
Aantal Havens KIES uit
Toepassing - LAN ETHERNET (NIET PoE)
Pakket SMD
Temperatuur 0 TOT 70
AutomDX JA
Commentaar ZELFDE ZOALS DE VERSIE VAN NL
Configuratie RX T, C, S
Configuratie TX T, C, S
Bouw OPEN KADER
Kernen per Haven 4
Aantal Havens KIES uit
Verpak Hoogte (Duim) 0,221
Verpak Hoogte (mm) 5.62
Verpak Lengte (Duim) 0,994
Verpak Lengte (mm) 25.25
Verpak Breedte (Duim) 0,506
Verpak Breedte (mm) 12.87
Draaienverhouding RX 1CT: 1CT
Draaienverhouding TX 1CT: 1CT

Elektrospecificaties (25):
1. Draaien Ratio50KHz, 0.5V
      Spaanderkant: Lijn side=1CT: 1CT+_2%
2. Inductantie (Ls) 100KHz, 0.1V, Bias van 12mA gelijkstroom:
Spaanderkant: 350uH min
3. Toevoeging Loss1-100MHz: -1.4dB maximum
4. Terugkeer Loss1-30MHz: -16dB min
            40MHz: -14.4dB min
            50MHz: -13.1dB min
            60-80MHz: -12dB min
            100MHz: -10dB min
5. Verschil aan Gemeenschappelijke Wijzeverwerping:
            30MHz: -45dB min
            60MHz: -40dB min
            100MHz: -35dB min
6. Crosstalk30MHz: -40dB min
            60MHz: -35dB min
            100MHz: -30dB min
7. Hallo-pot: 1500Vrm min

Toepassingen:

Gebruikt voor voorzien van een netwerk en communicatie materiaal zoals HUB,
PC-kaart, Schakelaar, Router, PC Mainboard, SDH, PDH, IP Telefoon, xDSL-modem

Concurrentievoordeel:

Vrije Steekproeven
1100 personeelsleden,
100% test
Flexibele levertijd



Andere Beschikbare Delen



LP1012NLE VERBINDING-PP
LP1040PNL VERBINDING-PP
LP1041PNL VERBINDING-PP
LP1044NLE VERBINDING-PP
LP1053NL VERBINDING-PP
LP1060NL VERBINDING-PP
LP1062ANLE VERBINDING-PP
LP1062NLE VERBINDING-PP

Lan Transformatorsmd 16pins LP1012NL 10/100Base-t Netwerk Magnetics
