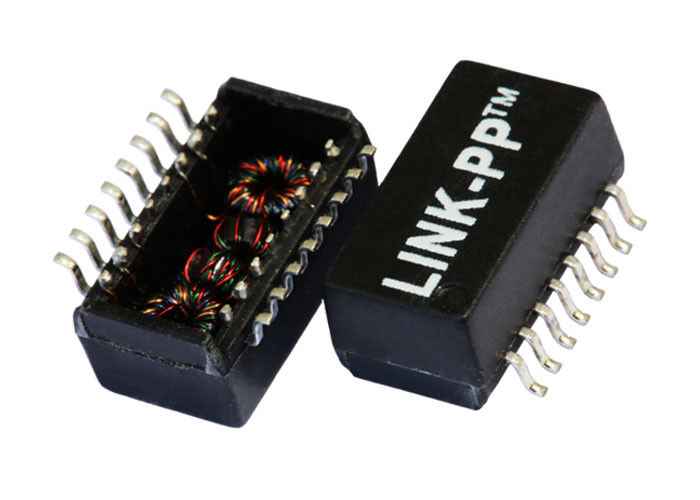

Productdetails
Plaats van herkomst: Guangdong, China
Merknaam: LINK-PP
Certificering: UL,RoHS,Reach,ISO
Modelnummer: 000-7421-30
Betaling & het Verschepen Termijnen
Min. bestelaantal: 400/2000/10K/25K
Prijs: $0.06-$3.2
Verpakking Details: T&R
Levertijd: Voorraad
Betalingscondities: TT, NET30/60/90-Dagen
Levering vermogen: 3KK/Month
Specificaties: |
000-7421-30 |
Dwarsrf: |
000-7421-30 => LP41640NL |
MAATREGEL: |
12.7x7.15x6.20mm |
Montage: |
smd |
Ethernet: |
1x100Base-Tx |
Archividisponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
Specificaties: |
000-7421-30 |
Dwarsrf: |
000-7421-30 => LP41640NL |
MAATREGEL: |
12.7x7.15x6.20mm |
Montage: |
smd |
Ethernet: |
1x100Base-Tx |
Archividisponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
|
|
| Specificaties | 000-7421-30 |
| Volgzaam BEREIK | Ja |
| De EU Volgzame RoHS | Ja |
| Dwarscompatibel systeem | LP41640NL |
| Transformatortype | DATACOM TRANSFORMATOR |
| Toepassing | ALGEMEEN DOEL |
| Goedkeuring | UL |
| Toevoegingsverlies | 1,0 dB |
| Isolatievoltage | 1500.0 V |
| Opzettende Eigenschap | DE OPPERVLAKTE ZET OP |
| Werkend frequentie-Min | 100.0 kHz |
| Frequentie-Maximum werken | 125000.0 kHz |
| Werkend temperatuur-Min | 0,0 Cel |
| Temperatuur-Maximum werken | 70.0 Cel |
| Primaire Inductantie | 350 |
| Draaienverhouding (Np: NS) | 1:1; 1:1 |
| Hoogte (mm) | 6,20 mm |
| Lengte (mm) | 12,70 mm |
| Breedte (mm) | 7,15 mm |
Elektrospecificatie @25℃
1.Turns verhouding (±2%):
(1-3): (16:14) =1:1
(6-8): (11-9) =1:1
2.Inductance OCL: 350uH min
@100KHz, 0.1Vrms, 8mADC
3.Dielectic classificatie:
1500VAC 1 minuut
4.Insertion verlies:
1-100MHz: - maximum 1.2dB
5.Return verlies (dB Min):
1-30MHz: - 16
30-40MHz: - 14
40-50MHz: - 13
50-80MHz: - 12
6.Crosstalk:
1-100MHz: - 35dB Min
7.DCMR:
1-100MHz: - 35dB Min
8.Designed om 350mADC te behandelen en 802.3af te ontmoeten
9.Operating temperatuurwaaier: 0~70℃
