Productdetails
Plaats van herkomst: Guangdong, China
Merknaam: LINK-PP
Certificering: UL,RoHS,Reach,ISO
Modelnummer: S558-5999-BD-F
Betaling & het Verschepen Termijnen
Min. bestelaantal: 400/2000/10K/25K
Prijs: $0.06-$3.2
Verpakking Details: T&R
Levertijd: Voorraad
Betalingscondities: TT, NET30/60/90-Dagen
Levering vermogen: 3KK/Month
P/N: |
S558-5999-BD-F |
speld aan speld: |
LP41626NL |
Spelden: |
16 |
basis: |
100 m |
Bedrijfstemperatuur: |
0 tot 70 |
Poort: |
enige haventransformator |
P/N: |
S558-5999-BD-F |
speld aan speld: |
LP41626NL |
Spelden: |
16 |
basis: |
100 m |
Bedrijfstemperatuur: |
0 tot 70 |
Poort: |
enige haventransformator |
1. LAN-transformator met enkele poort
2. ColiStructure: toroidal
3. 100base-t transformator
4 . SMD, 16 pinnen
5. Bedrijfstemperatuur (° C) = 0 tot 70
6. Bestanden: PDF / 3D / ISG / Stp / Step / Datasheet
Beschrijving:

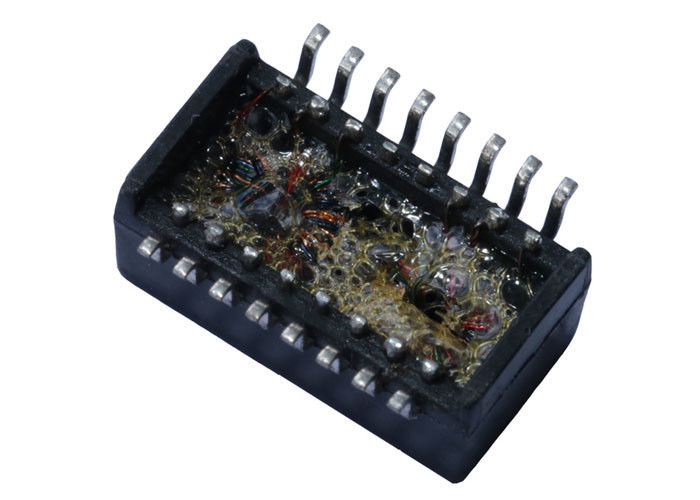

Single Port 100 Base-t ETHERNET MAGNETISCHE TRANSFORMATOREN
| Toepassing | LAN ETHERNET (PoE & NON PoE) |
| AutomDX | JA |
| Commentaar | RoHS-conform LP41626NL |
| Configuratie RX | T, C |
| Configuratie TX | T, C |
| Bouw | TRANSFER MOLD |
| Kernen per poort | 4 |
| Aantal poorten | single |
| PCB | GEEN PCB |
| Pakket | SMT |
| Pakket Hoogte (mm) | 6.20 |
| Pakket Lengte (mm) | 12.70 |
| Pakket breedte (mm) | 7.15 |
| RoHS-conformiteit | YES-RoHS-6 |
| Snelheid | 100BASE-TX |
| Temperatuur | 0 TOT 70 |
| Schakelt Ratio RX in | 1CT: 1CT |
| Schakelt Ratio TX in | 1CT: 1CT |
Elektrische specificaties (25):
1. Schakelt Ratio 50 KHz, 0,5 V
Chipzijde: Lijnzijde = 1CT: 1CT + _2%
2. Zelfinductie (Ls) 100 KHz, 0,1 V, 12 mA DC-bias:
Chipzijde: Min
3. Insertion Loss1-100MHz: -1.4dB Max
4. Return-verlies
1-30MHz: -16dB Min
40 MHz: -14,4 dB Min
50 MHz: -13.1 dB Min
60-80MHz: -12dB Min
100 MHz: -10 dB Min
5. Verschil met afwijzing van de gemeenschappelijke modus:
30 MHz: -45dB Min
60 MHz: -40dB Min
100 MHz: -35dB Min
6. Crosstalk
30 MHz: -40dB Min
60 MHz: -35dB Min
100 MHz: -30 dB Min
7. Hi-Pot: 1500Vrms Min
toepassingen:
1. GPIB-expanders en GPIB-isolators
2. LCD-modules (Liquid Crystal Display)
3. Data-acquisitie Computerborden
4. Point of Sale en Kiosk-computers
Concurrentie voordeel:
16 jaar productie-ervaring,
2600 medewerkers,
100% test
Flexibele levertijd
