Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| PN.1: | S558-5999-AR-F | Familie: | Impulstransformatoren |
|---|---|---|---|
| Draaienverhouding: | 1CT: 1CT zender, 1CT: 1CT ontvanger | Grootte/Afmeting: | 17.7mm L x 15.8mm W |
| Hipot: | 1500V | Massaproduktie: | LP5004NL |
| Archivi Disponibili: | PDF/3D/ISG/Stp/Step/Datasheet | ||
| Hoogtepunt: | De Transformator van Gigabitmagnetics,Ethernettransformator |
||
|
S558-5999-AR-F Belszekering |
Informatieblad/Prijs Specification/3D |
Gigabit Transformator |
Dwarslp5004nl |
Elektrospecificaties @ 25°C
1CT: 1CT zender, 1CT: 1CT ontvanger
De oppervlakte zet XFRMR-LAN GIGABIT EXTEMP 24P van mod. op
Loodvrij/RoHS Volgzaam s558-5999-AR-F 1000Base-t
Inductantie OCL: 350uH Min @ BIAS van 100KHz 0.2V 8mA gelijkstroom,
350mA huidig Vermogen
Lekkageinductantie: 0.50uH maximum @ 100KHz 0.2V
Interwindingscapacitieve weerstand: 25PF TYPE @ 100KHz 0.2V
Gelijkstroom-Weerstand: 0.9Ω maximum
Draaiverhouding: 1CT: 1CT±5%
Polariteit: 2-23,5-20, 8-17,11-14In-fase
Terugkeerverlies 0.5-30 Mhz - 18dB Min
40.0MHz - 14,4 dB Min
50.0MHz - 13,1 dB Min
60-80MHz - 12,0 dB Min
Dwarsbespreking: 0.50-60MHz - 40dB Min
60-100MHz -35dB Min
Gemeenschappelijke Wijzeverwerping: 0.5-100MHz - 20dB Min
Isolatie hallo-POT: 1500VAC 1mA 1S
Producttype: Groene Product & Halogeen Vrije Producten
Werkende Temperatuur: -40℃ AAN +85℃

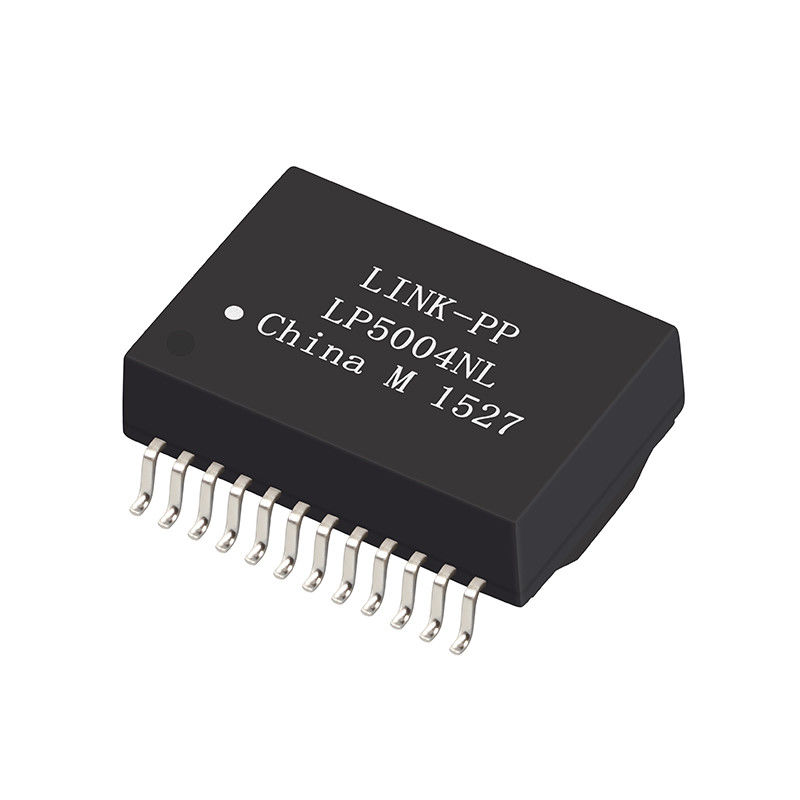

| De Transformator van s558-5999-AR-F Gigabit, LP5004NL-Lan 1000Base-t Xfrmr 24Pins SMT | |||
|---|---|---|---|
| S558-5999-AR-F | HN2436G | 749020020A | S558-5999-AR-F |
| G2401CG | 7490101120 | G2401CG | HX2326FNL |
| 0826-1x4t-43-F | 0810-2h6r-28-F | 0811-2x4r-28-F | HN2436G |
| HX2326NL | 749020023 | S558-5999-AR-F | 749020023 |
| HN2436G | HN2436G | S560-6600-GG | S553-6500-43 |
| 749020020A | 7490101120 | LP82440ANL | S553-6500-44 |
| HX1225FNL | S553-6500-E2 | S560-6600-GK | 13F-2010CNL |
| G4802CG | S558-5999-AR-F | 749020023 | S553-6500-55 |
| HN2436G | S553-6500-E4 | S560-6600-GV | S553-6500-58 |
| LP82440ANL | G2401CG | 7490101120 | 749020020A |
NOTA'S:
1.Designed om toepassing, zoals SOHO te steunen (ADSL
modem), LAN-op-Motherboard (LOM), hub en Schakelaars.
2.With diverse Draaienverhoudingen.
3.350uH min OCL met 8mA beïnvloedt stroom.
4.RoHS piek het soldeerselclassificatie 255±5℃ van " NL“.
