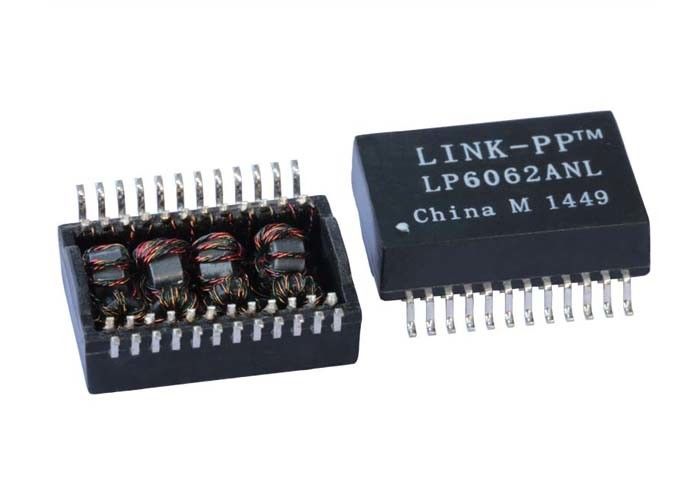

De Transformatorlp6062anl Enige Haven 24Pins Gigabit Ethernet van TG1G-S012NZRL SMD

Productdetails

Plaats van herkomst: Guangdong, China

Merknaam: LINK-PP

Certificering: UL,RoHS,Reach,ISO

Modelnummer: TG1G-S012NZRL

Betaling & het Verschepen Termijnen

Min. bestelaantal: 400/2000/10K/25K

Prijs: $0.06-$3.2

Verpakking Details: T&R

Levertijd: Voorraad

Betalingscondities: TT, NET30/60/90-Dagen

Levering vermogen: 3KK/Month

Krijg Beste Prijs
Hoogtepunt:

10/100Base-t Magnetics

,

Ethernettransformator

Punt Nr:
TG1G-S012NZRL
Categorie:
Gigabitrj45 Transformator
Draaienverhouding:
1CT: 1CT
Montage:
Surface Mount
Grootte/Afmeting:
17.7mm L x 15.8mm W
Gezette hoogte - (Maximum):
6.6mm
Oude PN:
TG1G-S012NZRL
Massa PN:
LP6062ANL
Archividisponibili:
PDF/3D/ISG/Stp/Step/Datasheet
Punt Nr:
TG1G-S012NZRL
Categorie:
Gigabitrj45 Transformator
Draaienverhouding:
1CT: 1CT
Montage:
Surface Mount
Grootte/Afmeting:
17.7mm L x 15.8mm W
Gezette hoogte - (Maximum):
6.6mm
Oude PN:
TG1G-S012NZRL
Massa PN:
LP6062ANL
Archividisponibili:
PDF/3D/ISG/Stp/Step/Datasheet
De Transformatorlp6062anl Enige Haven 24Pins Gigabit Ethernet van TG1G-S012NZRL SMD

De Transformatorlp6062anl Enige Haven 24Pins Gigabit Ethernet van TG1G-S012NZRL SMD


TG1G-S012NZRL => LP6062ANL Draai 1CT: 1CT Gigabit Afzonderlijke Transformator  1000 basis-T SMT



De Afzonderlijke Transformator van Gigabit Ethernet
IEEE802.3ab/af Volgzaam
UL/EN60950 erkend
100% het elektro Testen
1500Vrms-hallo-Pot
Gepatenteerde Open Kaderbouw

Halotg1g-s012nzrl Transformator

Het Kruis van verbinding-pp LP6062ANL

Concurrentievoordeel

☛ Ontwerper en Fabrikant 18 jaar.

☛ 2500 de Werken, 4 installaties

☛ Absoluut het netwerkanalysator van de Pasbot

☛ Voorraad of 4 weken.
☛ Flexibel ontwerp volgens vereiste informations van klanten zonder enige exral prijs.


Aantal havens Toepassingen Draaienverhouding Macht over Ethernet
Enig GE 1G Ethernet 1:1 IEEE 802.3/IEEE 802.3af



Verpakking Lusjerichting Opzettend Type Het contact eindigt
Spoel, Karton -- SMT/SMD --



Speldenaantal Beveiliging Isolatievoltage LEIDENE Kleur
24 spelden -- 1500 Vrms -


Elektrospecificatie @25℃


1.Insertion verlies (Maximum dB):
  0.3-1MHz: -1.1 1-65MHz: -0.8
  65-100MHz: -1.0 100-125MHz: -1.2
2.Return verlies (dB Min @100 OHM):
  0.5-40MHz: -18
  40-100MHz: -12-20LOG (f/80MHz)
3.Crosstalk (dB Min):
  0.3-100MHz: -33-20LOG (f/100MHz)
4.CM AAN CM REJ:
  0.3-100MHz: -30dB min
5.CM AAN DM REJ:
  0.3-100MHz: -35dB min
6.Turns verhouding:
  PRI: SEC= 1CT: 1CT ±2%P7.Inductance (100KHz/0.1V@11mA): 350uH min
8.Balanced gelijkstroom-Lijnstroom:
  350mA maximum @ Ononderbroken 57VDC
9.Hipot: 1500Vrms/0.5mA
10.Operating temperatuur: -40℃~+85℃.



NOTA'S:


1.Gigabit transformatormodules met Macht over Ethernet-Optie
2.Meets speciffcation van IEEE 802.3af
het deel van 3.For RoHS voegt achtervoegsel NL toe
4.RoHS piek het soldeerselclassificatie 260℃%%P5℃ van " NL“.
