H1263NL de Transformator SMT 10 van ZONDE100p Telecommunicatie /100-BASIS - TX HX2019NL VoIP PoE

Productdetails

Plaats van herkomst: Guangdong, China

Merknaam: LINK-PP

Certificering: UL,RoHS,Reach,ISO

Modelnummer: H1263NL/HX2019NLT

Betaling & het Verschepen Termijnen

Min. bestelaantal: 400/2000/10K/25K

Prijs: $0.06-$3.2

Verpakking Details: T&R

Levertijd: Voorraad

Betalingscondities: TT, NET30/60/90-Dagen

Levering vermogen: 3KK/Month

Krijg Beste Prijs
Hoogtepunt:

Lan Afzonderlijke Transformator

,

Ethernettransformator

Specificatie-1:
H1263NL
Specificatie-2:
HX2019NL
Ethernet:
10/100 Snel
poe:
350mA
Poort:
Single
HiPot:
1500
P3:
HX2019NLT
Gelijkwaardige PN:
LP2019ANL
Archividisponibili:
PDF/3D/ISG/Stp/Step/Datasheet
Specificatie-1:
H1263NL
Specificatie-2:
HX2019NL
Ethernet:
10/100 Snel
poe:
350mA
Poort:
Single
HiPot:
1500
P3:
HX2019NLT
Gelijkwaardige PN:
LP2019ANL
Archividisponibili:
PDF/3D/ISG/Stp/Step/Datasheet
H1263NL de Transformator SMT 10 van ZONDE100p Telecommunicatie /100-BASIS - TX HX2019NL VoIP PoE

H1263NL ZONDE100p 1:1 SMT 10/100BASE-TX HX2019NL VOIP POE MAGNETICS HX2019NLT


1.1Port Lan Transformator

2.ColiStructure: Toroidal

3.100base-t transformator

4.SMD, 16pins

5.RoHS de piekclassificatie 245°C°° van de terugvloeiingstemperatuur
de volgzame prestaties van 6.IEEE 802.3af/ANSI X3.263
7.Designed voor IP telefoon of schakelaartoepassingen
10/100Base-TX de Modules & de MACHT van VoIP Magnetics over ETHERNET (PoE)



Elektrospecificaties (25)



1.Turns verhouding:
  TX=1CT: 1CT RX=1CT: 1CT
2.Insertion verlies:
  0.1-100MHz: - MAXIMUM 1.0dB
3.Return verlies:
  0.1-30MHz: - 18dB min
  30-60MHz: -13dB min
  60-80MHz: - 12dB min
4.Crosstalk:
  0.1-100MHz: - 35dB min
5.DCMR:
  30MHz: - 42dB min
  60MHz: - 36dB min
  100MHz: - 33dB min
6.CMRR:
  1-100MHz: -40dB TYPE
7.L: 1-3,6-8:
  350uH MIN 100KHz 0.1V 8mADC
8.DCR: 1-3,6-8: 0,9 OHM MAXIMUM
9.LK:
  1-3 (Band: 16+14): 0.5uH MAXIMUM 100KHz 0.1V
  6-8 (Band: 11+9): 0.5uH MAXIMUM 100KHz 0.1V
10.Cw/w:
  (1-3), (16-14): 28pF MAXIMUM 100KHz 0.1V
  (6-8), (11-9): 28pF MAXIMUM 100KHz 0.1V
11.Isolation voltage: 1500Vrms
12.Operating temperatuur: -40℃~+85℃.

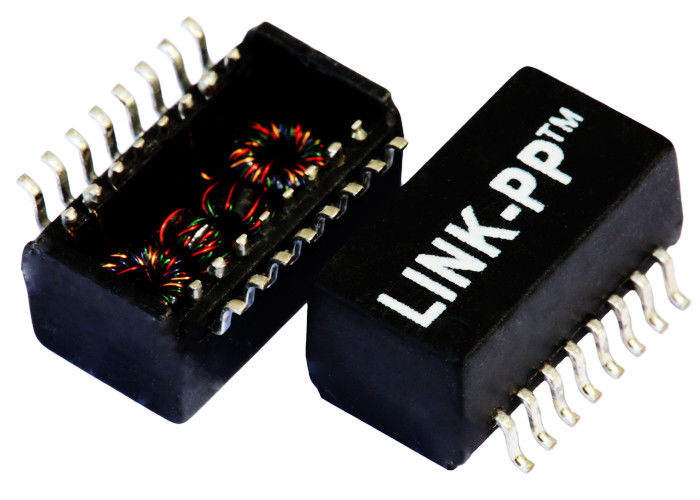

H1263NL de Transformator SMT 10 van ZONDE100p Telecommunicatie /100-BASIS - TX HX2019NL VoIP PoE 0

H1263NL de Transformator SMT 10 van ZONDE100p Telecommunicatie /100-BASIS - TX HX2019NL VoIP PoE 1





Toepassingen:



Gebruikt voor voorzien van een netwerk en communicatie materiaal zoals HUB, PC-kaart, Schakelaar, Router, PC Mainboard, SDH, PDH, IP Telefoon, xDSL-modem



H1263NL ZONDE100p 1:1 SMT 10/100BASE-TX HX2019NL VOIP POE MAGNETICS HX2019NLT
H1187NL  H1187NLT  H2008NL H2008NLT
H1197NL H1197NLT H2009NL H2009NLT
H2019NL H2019NLT H2014NL H2014NLT
H2005ANL H2005ANLT H2017NL H2017NLT
H2006ANL H2006ANLT HX2019NL HX2019NLT
