Huis > producten > Afzonderlijke Magnetische Transformatoren > Één Havenlan de Filter Magnetische Module van de Isolatietransformator met 16 Spelden PA1279NL

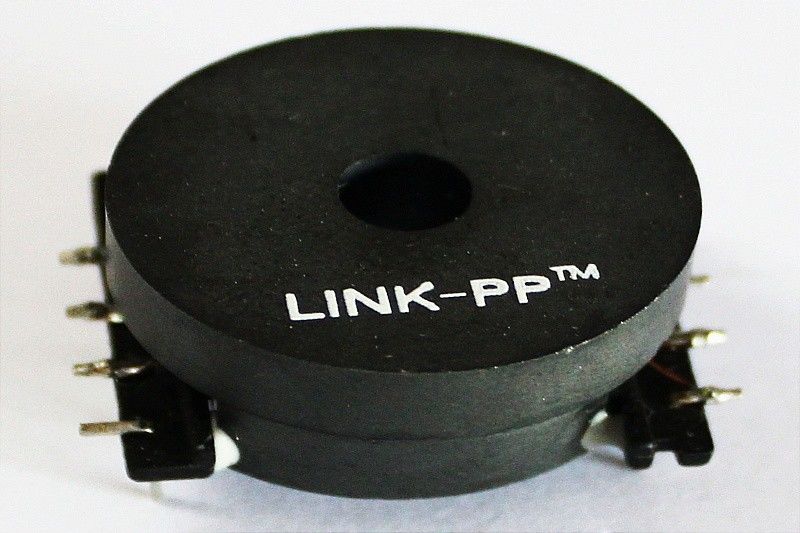

Één Havenlan de Filter Magnetische Module van de Isolatietransformator met 16 Spelden PA1279NL

Productdetails

Plaats van herkomst: Guangdong, China

Merknaam: LINK-PP

Certificering: UL,RoHS,Reach,ISO

Modelnummer: PA1279NL

Betaling & het Verschepen Termijnen

Min. bestelaantal: 400/2000/10K/25K

Prijs: $0.06-$3.2

Verpakking Details: T&R

Levertijd: Voorraad

Betalingscondities: TT, NET30/60/90-Dagen

Levering vermogen: 3KK/Month

Krijg Beste Prijs
Hoogtepunt:

De Transformator van de Ethernetisolatie

,

Netwerktransformator

onderdeelnummer:
PA1279NL
Projecttoepassing:
Netwerkinterfacekaart
Apllication:
10/100Base-t
Originele Munafactuer:
Verbinding-pp
Speldaantal:
16
Archividisponibili:
PDF/3D/ISG/Stp/Step/Datasheet
onderdeelnummer:
PA1279NL
Projecttoepassing:
Netwerkinterfacekaart
Apllication:
10/100Base-t
Originele Munafactuer:
Verbinding-pp
Speldaantal:
16
Archividisponibili:
PDF/3D/ISG/Stp/Step/Datasheet
Één Havenlan de Filter Magnetische Module van de Isolatietransformator met 16 Spelden PA1279NL
Één Havenlan de Filter Magnetische Module van de Isolatietransformator met 16 Spelden PA1279NL

Concurrentverwijzing

Handelaar
Artikelnummer

Fabrikant

Artikelnummer

Fabrikant Beschrijving

PA1279NL

LPxxxNL

Verbinding-pp

PA1279NL, Lan Transformator 10/100Base-t Dubbele haven Magnetics


Reeks Transformatortype Toepassingen Draairadio
Transformator Isolatie en Gegevensinterface 10/100 basis-T 1:1

Opzettend Type Grootte/Afmeting Gezette hoogte - (Maximum) Eenheidsprijs
De oppervlakte zet op 5.715x28.448x16.002mm 5.715mm $0.39-0.69 voor massaproduktie



Snelle Details



1.Single havenlan Transformator

2.ColiStructure: Toroidal

3.100base-t transformator

4.SMD, 16 spelden


10 / 100 basis-TX kiezen Havenlan Transformator met 16 Spelden uit




Beschrijving:



Enige Haven 100 de MAGNETISCHE TRANSFORMATOREN van basis-T ETHERNET



Toepassing LAN ETHERNET (PoE&NON PoE)
AutomDX JA
Commentaar RoHS Volgzame LPxxxNL
Configuratie RX T, C
Configuratie TX T, C
Bouw OVERDRACHTvorm
Kernen per Haven 4
Aantal Havens Kies uit
PCB GEEN PCB
Pakket SMT
Pakkethoogte (Duim) 0,225 of andere
Pakkethoogte (mm) 5,715 of andere
Pakketlengte (Duim) 1.12 of andere
Pakketlengte (mm) 28,448 of andere
Pakketbreedte (Duim) 0,63 of andere
Pakketbreedte (mm) 16,002 of andere
Volgzame RoHS Ja-RoHS-6
Snelheid 10/100base-TX
Temperatuur 0 TOT 70/-40 tot +85
Draaienverhouding RX 1CT: 1CT
Draaienverhouding TX 1CT: 1CT



Elektrospecificaties (25):

1. Draaien Ratio50KHz, 0.5V

      Spaanderkant: Lijn side=1CT: 1CT+_2%

2. Inductantie (Ls) 100KHz, 0.1V, Bias van 12mA gelijkstroom:

Spaanderkant: 350uH min

3. Toevoeging Loss1-100MHz: -1.4dB maximum

4. Terugkeer Loss1-30MHz: -16dB min

            40MHz: -14.4dB min

            50MHz: -13.1dB min

            60-80MHz: -12dB min

            100MHz: -10dB min

5. Verschil aan Gemeenschappelijke Wijzeverwerping:

            30MHz: -45dB min

            60MHz: -40dB min

            100MHz: -35dB min

6. Crosstalk30MHz: -40dB min

            60MHz: -35dB min

            100MHz: -30dB min

7. Hallo-pot: 1500Vrms min





Toepassingen:



Gebruikt voor voorzien van een netwerk en communicatie materiaal zoals HUB, PC-kaart, Schakelaar, Router, PC Mainboard, SDH, PDH, IP Telefoon, xDSL-modem



Concurrentievoordeel:



16 van de productiejaar ervaring,

2600 personeelsleden,

100% test

Flexibele levertijd
