Productdetails
Plaats van herkomst: Guangdong, China
Merknaam: LINK-PP
Certificering: UL,RoHS,Reach,ISO
Modelnummer: TG110-LC50N2RL
Betaling & het Verschepen Termijnen
Min. bestelaantal: 400/2000/10K/25K
Prijs: $0.06-$3.2
Verpakking Details: T&R
Levertijd: Voorraad
Betalingscondities: TT, NET30/60/90-Dagen
Levering vermogen: 3KK/Month
Specificaties: |
TG110-LC50N2RL |
VERBINDING-PP P/N: |
LP1183NL |
Aantal Havens: |
Single |
Ethernet: |
10/100 basis-T |
Toepassing: |
Lan Ethernet |
Speldaantal: |
16 |
temperatuur: |
0℃ aan + 70℃ |
Archividisponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
Specificaties: |
TG110-LC50N2RL |
VERBINDING-PP P/N: |
LP1183NL |
Aantal Havens: |
Single |
Ethernet: |
10/100 basis-T |
Toepassing: |
Lan Ethernet |
Speldaantal: |
16 |
temperatuur: |
0℃ aan + 70℃ |
Archividisponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
Snelle Details

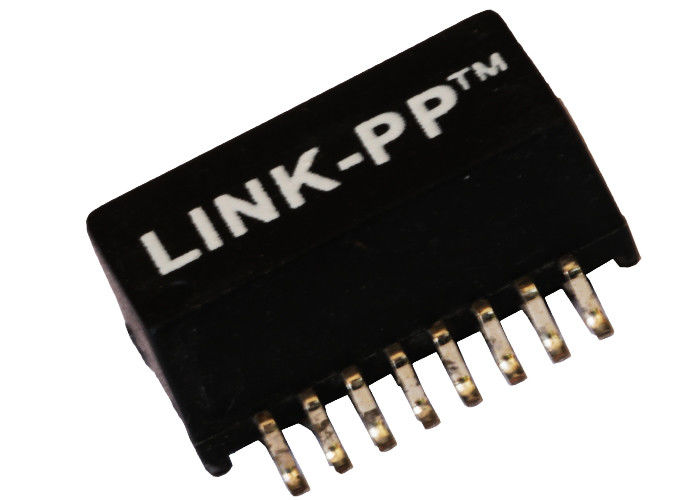

1.Single havenlan Transformator
2.ColiStructure: Toroidal
3.100base-t transformator
4.SMD, 16 spelden
10 / 100 basis-TX kiezen Havenlan Transformator met 16 Spelden uit
Beschrijving:
Enige Haven 100 de Magnetische Transformatoren van basis-T Ethernet
| Toepassing | LAN ETHERNET (PoE&NON PoE) |
| AutomDX | JA |
| Commentaar | RoHS Volgzame TG110-LC50N2RL==> LP1183NL |
| Configuratie RX | T, C |
| Configuratie TX | T, C |
| Bouw | OVERDRACHTvorm |
| Kernen per Haven | 4 |
| Aantal Havens | Kies uit |
| PCB | GEEN PCB |
| Pakket | SMT |
| Pakkethoogte (Duim) | 0,225 of andere |
| Pakkethoogte (mm) | 5,715 of andere |
| Pakketlengte (Duim) | 1.12 of andere |
| Pakketlengte (mm) | 28,448 of andere |
| Pakketbreedte (Duim) | 0,63 of andere |
| Pakketbreedte (mm) | 16,002 of andere |
| Volgzame RoHS | Ja-RoHS-6 |
| Snelheid | 10/100/1000base-TX |
| Temperatuur | 0 TOT 70/-40 tot +85 |
| Draaienverhouding RX | 1CT: 1CT |
| Draaienverhouding TX | 1CT: 1CT |
| Hoofdp/n | LP1183NL, enz. |
Elektrospecificaties (25):
1. Draaien Ratio50KHz, 0.5V
Spaanderkant: Lijn side=1CT: 1CT+_2%
2. Inductantie (Ls) 100KHz, 0.1V, Bias van 12mA gelijkstroom:
Spaanderkant: 350uH min
3. Toevoeging Loss1-100MHz: -1.4dB maximum
4. Terugkeer Loss1-30MHz: -16dB min
40MHz: -14.4dB min
50MHz: -13.1dB min
60-80MHz: -12dB min
100MHz: -10dB min
5. Verschil aan Gemeenschappelijke Wijzeverwerping:
30MHz: -45dB min
60MHz: -40dB min
100MHz: -35dB min
6. Crosstalk30MHz: -40dB min
60MHz: -35dB min
100MHz: -30dB min
7. Hallo-pot: 1500Vrms min
Toepassingen:
Voorzien van een netwerk en communicatie materiaal zoals HUB, PC-kaart, Schakelaar, Router, PC Mainboard, SDH, PDH, IP Telefoon, xDSL-modem.
Concurrentievoordeel:
☛ Ontwerper en Fabrikant 18 jaar.
☛ 2500 de Werken, 4 installaties
☛ Absoluut het netwerkanalysator van de Pasbot
☛ Voorraad of 4 weken.
☛ Flexibel ontwerp volgens vereiste informations van klanten zonder enige exral prijs.
