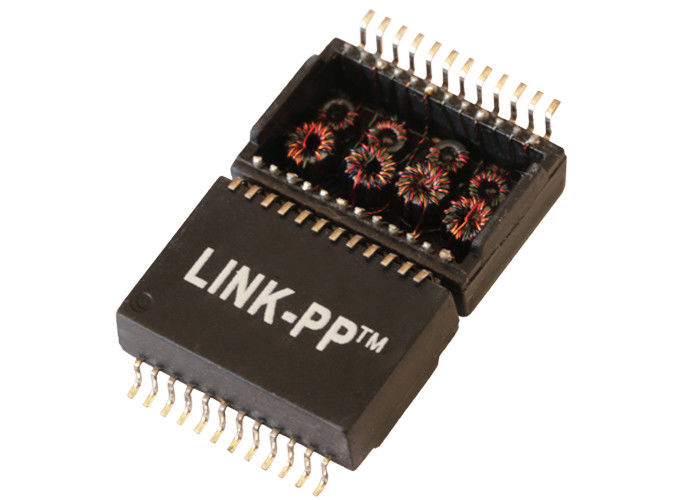

Lan van Gigabitethernet de hallo-Pot van de Transformatorinductantie met 24 Spelden hb881-10

Productdetails

Plaats van herkomst: Guangdong, China

Merknaam: LINK-PP

Certificering: UL,RoHS,Reach,ISO

Modelnummer: Hb881-10

Betaling & het Verschepen Termijnen

Min. bestelaantal: 400/2000/10K/25K

Prijs: $0.06-$3.2

Verpakking Details: T&R

Levertijd: Voorraad

Betalingscondities: TT, NET30/60/90-Dagen

Levering vermogen: 3KK/Month

Krijg Beste Prijs
Hoogtepunt:

10/100Base-t Magnetics

,

Ethernettransformator

Specificatie:
Hb881-10
Snelheid:
1000 basis-t
Aantal Havens:
Single
Pakket:
smd
Toepassing:
Ethernet (NIET PoE)
temperatuur:
-40℃ aan +85℃
Archivi Disponibil:
PDF/3D/ISG/Stp/Step/Datasheet
Specificatie:
Hb881-10
Snelheid:
1000 basis-t
Aantal Havens:
Single
Pakket:
smd
Toepassing:
Ethernet (NIET PoE)
temperatuur:
-40℃ aan +85℃
Archivi Disponibil:
PDF/3D/ISG/Stp/Step/Datasheet
Lan van Gigabitethernet de hallo-Pot van de Transformatorinductantie met 24 Spelden hb881-10

Gigabit Ethernet-Lan de hallo-Pot van de Transformatorinductantie met 24 Spelden hb881-10

Snelle Details

1.Single havenlan Transformator

2.ColiStructure: Toroidal

3.100base-t transformator

4.SMD, 24 spelden


10 / 100/1000base-TX kiezen Havenlan Transformator met 24 Spelden uit


Beschrijving:



De enige MAGNETISCHE TRANSFORMATOREN van Havengigabit ethernet



Toepassing LAN ETHERNET (PoE&NON PoE)
AutomDX JA
Commentaar RoHS Volgzame
Configuratie RX T, C
Configuratie TX T, C
Bouw OVERDRACHTvorm
Kernen per Haven 4
Aantal Havens VIERLING
PCB GEEN PCB
Pakket SMT
Pakkethoogte (Duim) 0,225 of andere
Pakkethoogte (mm) 5,715 of andere
Pakketlengte (Duim) 1.12 of andere
Pakketlengte (mm) 28,448 of andere
Pakketbreedte (Duim) 0,63 of andere
Pakketbreedte (mm) 16,002 of andere
Volgzame RoHS Ja-RoHS-6
Snelheid 10/100/1000base-TX
Temperatuur 0 TOT 70/-40 tot +85
Draaienverhouding RX 1CT: 1CT
Draaienverhouding TX 1CT: 1CT
Hoofdp/n LP1102NL, enz.


Elektrospecificaties (25):

1. Draaien Ratio50KHz, 0.5V

      Spaanderkant: Lijn side=1CT: 1CT+_2%

2. Inductantie (Ls) 100KHz, 0.1V, Bias van 12mA gelijkstroom:

Spaanderkant: 350uH min

3. Toevoeging Loss1-100MHz: -1.4dB maximum

4. Terugkeer Loss1-30MHz: -16dB min

            40MHz: -14.4dB min

            50MHz: -13.1dB min

            60-80MHz: -12dB min

            100MHz: -10dB min

5. Verschil aan Gemeenschappelijke Wijzeverwerping:

            30MHz: -45dB min

            60MHz: -40dB min

            100MHz: -35dB min

6. Crosstalk30MHz: -40dB min

            60MHz: -35dB min

            100MHz: -30dB min

7. Hallo-pot: 1500Vrms min



Toepassingen:



Gebruikt voor voorzien van een netwerk en communicatie materiaal zoals HUB, PC-kaart, Schakelaar, Router, PC Mainboard, SDH, PDH, IP Telefoon, xDSL-modem



Concurrentievoordeel:



16 van de productiejaar ervaring,

2600 personeelsleden,

100% test

Flexibele levertijd
