Huis > producten > Afzonderlijke Magnetische Transformatoren > Tla-3t110lf-t 10BASE-TX 16 speldsmd ue-TS7010 LF Lan Transformator 23Z356SMT

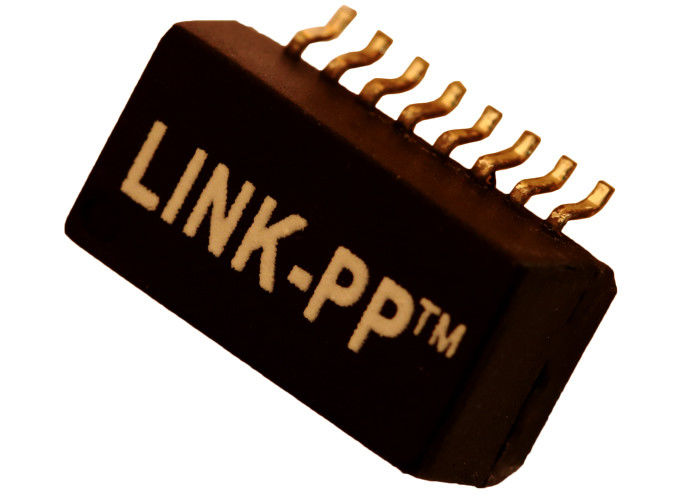

Tla-3t110lf-t 10BASE-TX 16 speldsmd ue-TS7010 LF Lan Transformator 23Z356SMT

Productdetails

Plaats van herkomst: Guangdong, China

Merknaam: LINK-PP

Certificering: UL,RoHS,Reach,ISO

Modelnummer: Tla-3t110lf-t

Betaling & het Verschepen Termijnen

Min. bestelaantal: 400/2000/10K/25K

Prijs: $0.06-$3.2

Verpakking Details: T&R

Levertijd: Voorraad

Betalingscondities: TT, NET30/60/90-Dagen

Levering vermogen: 3KK/Month

Krijg Beste Prijs
Hoogtepunt:

De Transformator van Gigabitmagnetics

,

Ethernettransformator

Specificaties:
Tla-3t110lf-t
Snelheid:
10/100 basis-T
Pakket:
smd
Speldaantal:
16
temperatuur:
0℃ aan +70℃
Toepassing:
Ethernet (NIET PoE)
Archividisponibili:
PDF/3D/ISG/Stp/Step/Datasheet
Specificaties:
Tla-3t110lf-t
Snelheid:
10/100 basis-T
Pakket:
smd
Speldaantal:
16
temperatuur:
0℃ aan +70℃
Toepassing:
Ethernet (NIET PoE)
Archividisponibili:
PDF/3D/ISG/Stp/Step/Datasheet
Tla-3t110lf-t 10BASE-TX 16 speldsmd ue-TS7010 LF Lan Transformator 23Z356SMT

Tla-3t110lf-t 10base-TX 16 speldsmd ue-TS7010 LF Lan Transformator 23Z356SMT


Tla-3t110lf-t Dwarslp356snl UE-TS7010 LF 23Z356SMT



EIGENSCHAPPEN
• Product die met RoHS-richtlijn in overeenstemming zijn.
• Kan met loodvrij soldeersel (260°C-max.) worden opgezet.
• 16 speldsmd pakket (1.27mm=50mil-speldhoogte).
• Het gebruiken van de hoogstaande en wide-band ferrietkernen voor LAN.
• De verpakkingsspecificatie bindt vast en massa (tla-3T1 LF-t: Band en spoel, tla-3T1 LF: Massa).





Elektrospecificaties @25℃


1.Turns verhouding (%%P5%):
  (1-3): (16-14) =1CT: 1CT
  (6-8): (11-9) =1CT: 1.414CT
2.Inductance OCL: 200uH min
3.Leakage inductantie: 0.5uH MAXIMUM
4.Interwinding capacitieve weerstand: 12pF MAXIMUM
5. Pri DCR:  0.6Ω MAXIMUM
6.Pri spelden: (1-3) & (6-8)
7.Isolation Hipot: 2000Vrms
8.Operating temperatuur: -40℃~+85℃.



NOTA'S:
1.Designed om toepassing, zoals SOHO (ADSLmodems), LAN-op-Motherboard (LOM), hub en Schakelaars te steunen.
2.With diverse Draaienverhoudingen.
3.RoHS piek het soldeerselclassificatie 245℃ van " NL“.



Tla-3t110lf-t 10BASE-TX 16 speldsmd ue-TS7010 LF Lan Transformator 23Z356SMT 0

Tla-3t110lf-t 10BASE-TX 16 speldsmd ue-TS7010 LF Lan Transformator 23Z356SMT 1

Tla-3t110lf-t 10base-TX 16 speldsmd ue-TS7010 LF Lan Transformator 23Z356SMT
