Productdetails
Plaats van herkomst: Guangdong, China
Merknaam: LINK-PP
Certificering: UL,RoHS,Reach,ISO
Modelnummer: H5014NL
Betaling & het Verschepen Termijnen
Min. bestelaantal: 400/2000/10K/25K
Prijs: $0.06-$3.2
Verpakking Details: T&R
Levertijd: Voorraad
Betalingscondities: TT, NET30/60/90-Dagen
Levering vermogen: 3KK/Month
onderdeelnummer: |
H5014NL |
Snelheid: |
Gigabit |
Aantal Havens: |
Dubbel |
Toepassing: |
Lan Ethernet |
Pakket: |
smd |
temperatuur: |
-40 aan +85℃ |
Archividisponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
onderdeelnummer: |
H5014NL |
Snelheid: |
Gigabit |
Aantal Havens: |
Dubbel |
Toepassing: |
Lan Ethernet |
Pakket: |
smd |
temperatuur: |
-40 aan +85℃ |
Archividisponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
1.Single havenlan Transformator
2.ColiStructure: Toroidal
3.100base-t transformator
4.SMD, 24 spelden

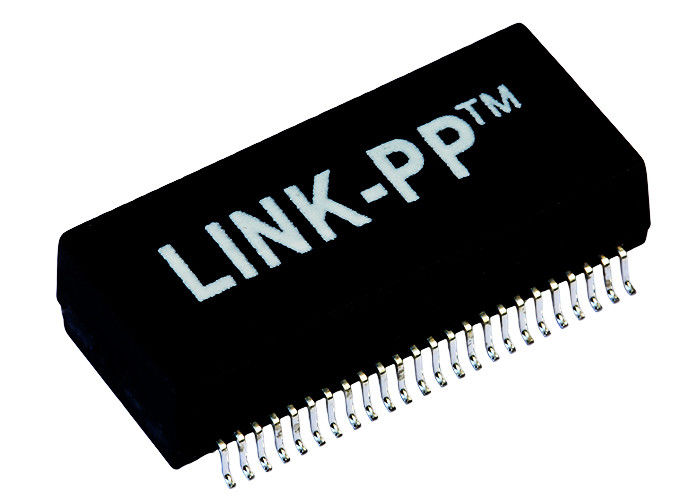

10 / 100/1000base-TX Dubbele Havenlan Transformator met 48 Spelden
Beschrijving:
De dubbele Transformatoren van Havengigabit ethernet Magnetics
Toepassing | LAN ETHERNET (NIET PoE) |
AutomDX | JA |
Commentaar | RoHS Volgzame LP5014NL |
Configuratie RX | T, C |
Configuratie TX | T, C |
Bouw | OVERDRACHTvorm |
Kernen per Haven | 4 |
Aantal Havens | Dubbel |
PCB | GEEN PCB |
Pakket | SMT |
Pakkethoogte (Duim) | 0,225 of andere |
Pakkethoogte (mm) | 5,715 of andere |
Pakketlengte (Duim) | 1.12 of andere |
Pakketlengte (mm) | 28,448 of andere |
Pakketbreedte (Duim) | 0,63 of andere |
Pakketbreedte (mm) | 16,002 of andere |
Volgzame RoHS | Ja-RoHS-6 |
Snelheid | 10/100/1000base-TX |
Temperatuur | -40 aan +85℃ |
Draaienverhouding RX | 1CT: 1CT |
Draaienverhouding TX | 1CT: 1CT |
Hoofdp/n | LP5014NL, enz. |
Elektrospecificaties (25):
1. Draaien Ratio50KHz, 0.5V
Spaanderkant: Lijn side=1CT: 1CT+_2%
2. Inductantie (Ls) 100KHz, 0.1V, Bias van 12mA gelijkstroom:
Spaanderkant: 350uH min
3. Toevoeging Loss1-100MHz: -1.4dB maximum
4. Terugkeer Loss1-30MHz: -16dB min
40MHz: -14.4dB min
50MHz: -13.1dB min
60-80MHz: -12dB min
100MHz: -10dB min
5. Verschil aan Gemeenschappelijke Wijzeverwerping:
30MHz: -45dB min
60MHz: -40dB min
100MHz: -35dB min
6. Crosstalk30MHz: -40dB min
60MHz: -35dB min
100MHz: -30dB min
7. Hallo-pot: 1500Vrms min
Toepassingen:
Gebruikt voor voorzien van een netwerk en communicatie materiaal zoals HUB, PC-kaart, Schakelaar, Router, PC Mainboard, SDH, PDH, IP Telefoon, xDSL-modem
Professionele Certificatie:
•ISO-9001:2008
•UL certificatie
•Bereik Cetitifaction
•RoHSnaleving
•Actief Milieubeleid
Lan de Servers van de Productgids:
● In lagen aanbrengen maalde vliegtuigen is raadzaam. Routeschakelaar/de afzonderlijke spelden van de modulegrond aan chassis/analoge grond indien mogelijk.
● Houd signaalsporen van PHY aan schakelaar/afzonderlijke module zo plotseling mogelijk. Als de sporen 3-4 duim overschrijden, betaal concentratie aan de onevenwichtigheid van de lijnimpedantie.
● Gebruiken van BST (weerstanden 75Ω en hoogspanning GLB aan chassisgrond) om Kabel zijcts te eindigen is raadzaam voor beste EMI prestaties (inbegrepen in de meeste schakelaaroplossingen).
● Volg PHY-de toepassingsnota's van de fabrikant voor verdere lay-out.
