Huis > producten > Afzonderlijke Magnetische Transformatoren > XFRM-de Transformatorenmacht van SMT H1197NL van het ZONDE100d 1:1 over de Magnetische Modules van Ethernet

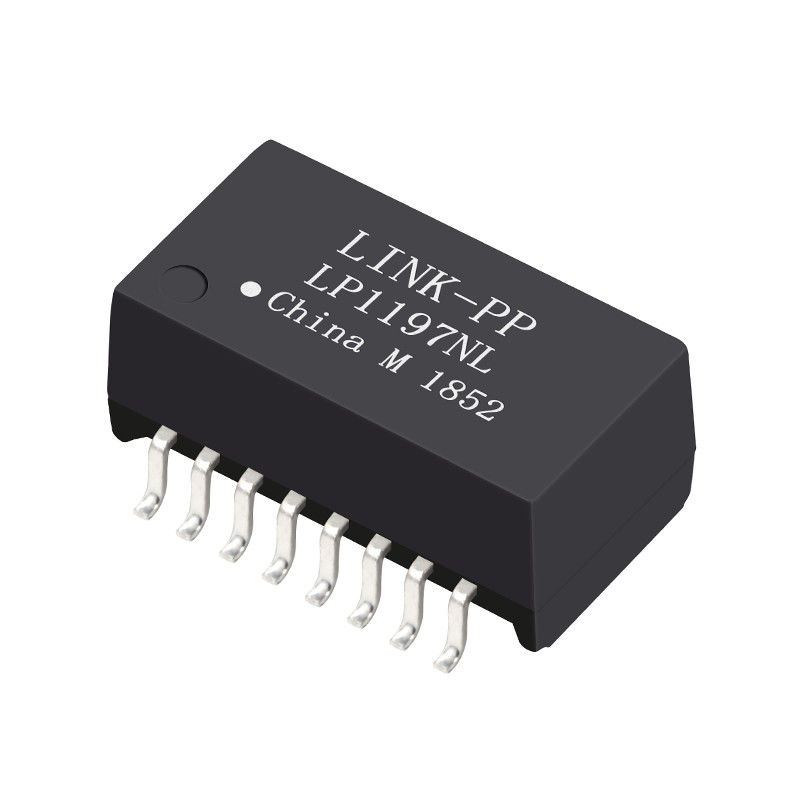

XFRM-de Transformatorenmacht van SMT H1197NL van het ZONDE100d 1:1 over de Magnetische Modules van Ethernet

Productdetails

Plaats van herkomst: Guangdong, China

Merknaam: LINK-PP

Certificering: UL,RoHS,Reach,ISO

Modelnummer: H1197NL

Betaling & het Verschepen Termijnen

Min. bestelaantal: 400/2000/10K/25K

Prijs: $0.06-$3.2

Verpakking Details: T&R

Levertijd: Voorraad

Betalingscondities: TT, NET30/60/90-Dagen

Levering vermogen: 3KK/Month

Krijg Beste Prijs
Hoogtepunt:

SMD-Transformator

,

De Magnetische Transformator van SMT

Model:
H1197NL
Categorie:
Transformatorenaudio & Signaal
Frequentiegebied:
1 Mhz aan 100 Mhz
Toepassing:
Macht over de Magnetische Modules van Ethernet
Beëindigingsstijl:
SMD/SMT
solationvoltage::
1.5kV
Archivi Disponibili:
PDF/3D/ISG/Stp/Step/Datasheet
Model:
H1197NL
Categorie:
Transformatorenaudio & Signaal
Frequentiegebied:
1 Mhz aan 100 Mhz
Toepassing:
Macht over de Magnetische Modules van Ethernet
Beëindigingsstijl:
SMD/SMT
solationvoltage::
1.5kV
Archivi Disponibili:
PDF/3D/ISG/Stp/Step/Datasheet
XFRM-de Transformatorenmacht van SMT H1197NL van het ZONDE100d 1:1 over de Magnetische Modules van Ethernet
XFRM-de Transformatorenmacht van SMT H1197NL van het ZONDE100d 1:1 over de Magnetische Modules van Ethernet

XFRM-1:1 SMT H1197NL transformatoren H1197NLDatasheet/Prijs/Kruis H1197NL specificaties



LP1197NL gelijkwaardig Deel/Dwars Compatibele Specificatie



Elektrospecificaties @25℃


1.Insertion verlies:
1-100MHz: - Maximum 1.2dB
     2.Return verlies:
 1-30MHz: - 16dB Min
  40MHz: - 14dB Min
50MHz: - 13dB Min
60-80MHz: - 12dB Min
    3.Crosstalk:
 30MHz: - 45dB Min
60MHz: - 40dB Min
100MHz: - 35dB Min
4.Differential aan Gemeenschappelijke Wijzeverwerping:
 30MHz: - 43dB Min
60MHz: - 37dB Min
100Mhz: - 33dB Min
5.Isolation voltage: 1500Vrms
6.Operating temperatuur: -40℃~+85℃.



NOTA'S:



Het blad van Lan Magnetics Transformer/Lan van de transformator
De transformator van Lan Discrete Transformer Modules/Lan wij baset van Rj45Lan 10/100
transformator ethernet/Lan transformatoren

Ontworpen om toepassing, zoals SOHO (ADSL-modems), LAN-op-Motherboard (LOM), hub en Schakelaars te steunen.
Met diverse Draaienverhoudingen.
Van het RoHS " NL“ de pieksoldeersel classificatie 245℃.
