Huis > producten > Afzonderlijke Magnetische Transformatoren > Hoge Frequentielan Transformator, 24 Speldvoeding TX1267NL

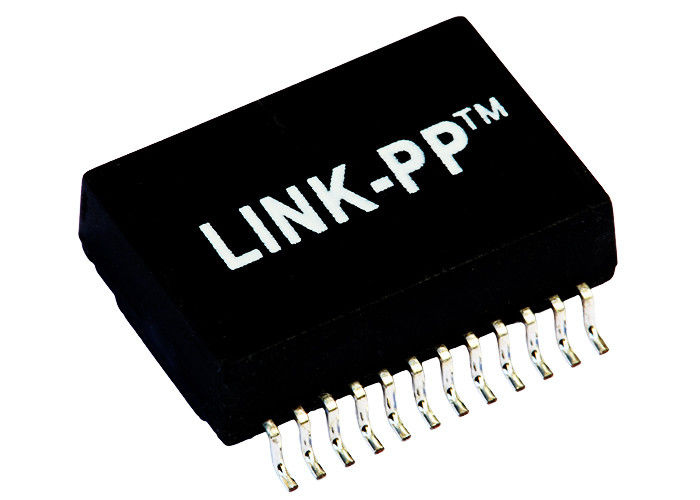

Hoge Frequentielan Transformator, 24 Speldvoeding TX1267NL

Productdetails

Plaats van herkomst: Guangdong, China

Merknaam: LINK-PP

Certificering: UL,RoHS,Reach,ISO

Modelnummer: TX1267NL

Betaling & het Verschepen Termijnen

Min. bestelaantal: 400/2000/10K/25K

Prijs: $0.06-$3.2

Verpakking Details: T&R

Levertijd: Voorraad

Betalingscondities: TT, NET30/60/90-Dagen

Levering vermogen: 3KK/Month

Krijg Beste Prijs
Hoogtepunt:

10/100Base-t Magnetics

,

De Transformator van Gigabitmagnetics

onderdeelnummer:
TX1267NL
Snelheid:
10/100 basis-T
Aantal Havens:
Één poort
Toepassing:
Lan Ethernet
Pakket:
smd
Speldaantal:
24
temperatuur:
0℃ aan + 70℃
Bouw:
Open Kader
Archividisponibili:
PDF/3D/ISG/Stp/Step/Datasheet
onderdeelnummer:
TX1267NL
Snelheid:
10/100 basis-T
Aantal Havens:
Één poort
Toepassing:
Lan Ethernet
Pakket:
smd
Speldaantal:
24
temperatuur:
0℃ aan + 70℃
Bouw:
Open Kader
Archividisponibili:
PDF/3D/ISG/Stp/Step/Datasheet
Hoge Frequentielan Transformator, 24 Speldvoeding TX1267NL
Hoge Frequentielan Transformator, 24 Speldvoeding TX1267NL

Snelle Details:

1.Single havenlan Transformator

2.ColiStructure: Toroidal

3.100Base-t Transformator

4.SMD, 16 spelden

10 / 100/1000base-TX kiezen Havenlan Transformator met 24 Spelden uit
Beschrijving:

De enige Transformatoren van Havengigabit ethernet Magnetics

Toepassing LAN ETHERNET (PoE&NON PoE)
AutomDX JA
Commentaar RoHS Volgzame
Configuratie RX T, C
Configuratie TX T, C
Bouw OVERDRACHTvorm
Kernen per Haven 4
Aantal Havens Kies uit
PCB GEEN PCB
Pakket SMT
Pakkethoogte (Duim) 0,225 of andere
Pakkethoogte (mm) 5,715 of andere
Pakketlengte (Duim) 1.12 of andere
Pakketlengte (mm) 28,448 of andere
Pakketbreedte (Duim) 0,63 of andere
Pakketbreedte (mm) 16,002 of andere
Volgzame RoHS Ja-RoHS-6
Snelheid 10/100/1000base-TX
Temperatuur 0 TOT 70/-40 tot +85
Draaienverhouding RX 1CT: 1CT
Draaienverhouding TX 1CT: 1CT
Hoofdp/n LP1102NL, enz.

Elektrospecificaties (25):

1. Draaien Ratio50KHz, 0.5V

      Spaanderkant: Lijn side=1CT: 1CT+_2%

2. Inductantie (Ls) 100KHz, 0.1V, Bias van 12mA gelijkstroom:

    Spaanderkant: 350uH min

3. Toevoeging Loss1-100MHz: -1.4dB maximum

4. Terugkeer Loss1-30MHz: -16dB min

            40MHz: -14.4dB min

            50MHz: -13.1dB min

            60-80MHz: -12dB min

            100MHz: -10dB min

5. Verschil aan Gemeenschappelijke Wijzeverwerping:

            30MHz: -45dB min

            60MHz: -40dB min

            100MHz: -35dB min

6. Crosstalk30MHz: -40dB min

            60MHz: -35dB min

            100MHz: -30dB min

7. Hallo-pot: 1500Vrms min

Toepassingen:

Gebruikt voor voorzien van een netwerk en communicatie materiaal zoals HUB, PC-kaart, Schakelaar, Router, PC Mainboard, SDH, PDH, IP Telefoon, xDSL-modem

Concurrentievoordeel:

•Vervaardigd onder Strikte Controles.
•100% getest (niet alleen Geteste Partij)
•Verbinding-pp is OEM van TE (Tyco) 10 Jaar
•Succesvolle Klant: Texas Instruments Samsung Cisco Siemens en Intel…
•Verbinding-pp is de Aangewezen Leverancier van Ti (Texas Instruments)
•Kwaliteitswaarborg: 7 jaar
