Huis > producten > POE LAN-transformator > POE22PR-50ED de enige Transformatoren van Flyback van de Hogere Machtsoutput Voorwaartse

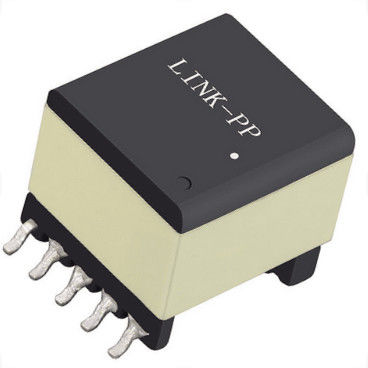

POE22PR-50ED de enige Transformatoren van Flyback van de Hogere Machtsoutput Voorwaartse

Productdetails

Plaats van herkomst: Guangdong, China

Merknaam: LINK-PP

Certificering: UL,RoHS,Reach,ISO

Modelnummer: POE22PR-50ED

Betaling & het Verschepen Termijnen

Min. bestelaantal: 400/2000/10K/25K

Prijs: $0.06-$3.2

Verpakking Details: T&R

Levertijd: Voorraad

Betalingscondities: TT, NET30/60/90-Dagen

Levering vermogen: 3KK/Month

Krijg Beste Prijs
Hoogtepunt:

De Transformatoren van Flyback van de hogere Machtsoutput

,

Flybacktransformatoren POE22PR-50ED

,

Aec-Q200 Rang 1 Flyback-Transformatoren

specificaties:
POE22PR-50ED
Macht:
22W
Inductantie bij 0A:
21
Tolerantie:
10%
Isat:
6.2A
Maximum lekkageinductantie:
0.16µH
Isolatievoltage:
5.0 V, 2,2 A
Secundaire output:
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone format/S-Parameters
Levenscyclus:
Meer dan 20Years
specificaties:
POE22PR-50ED
Macht:
22W
Inductantie bij 0A:
21
Tolerantie:
10%
Isat:
6.2A
Maximum lekkageinductantie:
0.16µH
Isolatievoltage:
5.0 V, 2,2 A
Secundaire output:
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone format/S-Parameters
Levenscyclus:
Meer dan 20Years
POE22PR-50ED de enige Transformatoren van Flyback van de Hogere Machtsoutput Voorwaartse
POE21PR-33ED Flyback & Voorwaartse Transformatoren

Specificaties Macht (w) Inductantie bij 0A (µH) Tolerantie (%) Isat (A) Maximum DCR (mΩ)
Pri Sec1 Sec2 Aux
POE22PR-50ED 22 21 10 6.2 31 17 17 80



Lekkage
Inductantie
maximum (µH)
Draaienverhouding Isolatie
Voltage (Vrms)
Secundair
Output (V, A)
Pri: Sec1: Sec2: Aux
0,16 1: 0,333: 0,333: 0,750 1500 5.0 V, 2,2 A



• Flyback en Voorwaartse transformatoren voor PoE tot 72 Watts
• Werkt met 9 – 57 V-input (POE21, 22, 24, 33, 35 en 38)
• Werkt met 33 – 57 V-input (POE23, 30, 36, 53, 70, en 72)
• Één minieme isolatie (hipot): 1500Vrms, van pri en aux aan elk
seconde; 500Vrms van pri aan aux; 500Vrms tussen secundaire twee
• De dubbele output kan worden gevormd aangezien één hogere machtsoutput uitkiest
• Aec-Q200 Rang 1 (– 40°C aan +125°C)



Kern materieel Ferriet

Milieu   Volgzame RoHS, vrij halogeen

Beëindiging   Tin-zilveren-koper over tin over nikkel over phosbrons

Gewicht 7,1 – 7,9 g

Omgevingstemperatuur – 40°C aan +125°C

Maximum Omringende deeltemperatuur +165°C (+ temperaturenstijging)

De Component van de opslagtemperatuur: – 40°C aan +165°C

Band en spoel die verpakken: – 40°C aan +80°C

De weerstand tegen het solderen hitte Maximum drie 40 tweede terugvloeiingen bij +260°C, delen koelde aan kamertemperatuur tussen cycli

Vochtigheidsvertrouwelijkheidsniveau (MSL) 1 (het onbeperkte vloerleven bij <30>

De mislukkingen op tijd (de FIT)/betekenen Tijd tussen Mislukkingen (MTBF)

38 per miljard uren/26.315.789 die uren, per Telcordia SR-332 worden berekend



1. Verpakking: D = machine-klaar spoel 13 ″. Eia-481 in reliëf gemaakt plastiek
band (150 delen per volledige spoel). Hoeveelheden minder dan
volledige beschikbare spoel: in band (niet klaar machine) of
met leider en aanhangwagen (last $25).
2. De inductantie is voor primair, gemeten bij 200 kHz, 0,1 Vrms, 0 Adc.
3. Lekkageinductantie tussen spelden 1 en 3 met al andere wordt gemeten die
de spelden shorted.
4. De output is secundair voor elk. De output van aux het winden is 10 V, 50 mA.
5. Gebaseerd op MT 280 bij 25°C en aantal inschakelenspelden 1-3.
6. Elektrospecificaties bij 25°C.
Verwijs naar Doc. 362 „het Solderen Oppervlakte Componenten“ alvorens opzetten te solderen.
