Productdetails
Plaats van herkomst: China
Merknaam: LINK-PP
Certificering: UL,RoHS,Reach,ISO
Modelnummer: L22t001-3
Betaling & het Verschepen Termijnen
Min. bestelaantal: 400/2000/10K/25K
Verpakking Details: T&R
Levertijd: Voorraad
Betalingscondities: TT, NET30/60/90-Dagen
Levering vermogen: 3KK/Month
Prijs: |
supportive |
Punt: |
L22t001-3 |
Ethernet: |
1000 basis-t |
Dwarsrf: |
L22T001-3=>LP5006ANL |
Spelden: |
24 |
Dossiers: |
PDF/informatieblad/3D/IGS/Stap /Stp |
monsters: |
Beschikbare 4 PCs |
Poort: |
Single |
Prijs: |
supportive |
Punt: |
L22t001-3 |
Ethernet: |
1000 basis-t |
Dwarsrf: |
L22T001-3=>LP5006ANL |
Spelden: |
24 |
Dossiers: |
PDF/informatieblad/3D/IGS/Stap /Stp |
monsters: |
Beschikbare 4 PCs |
Poort: |
Single |

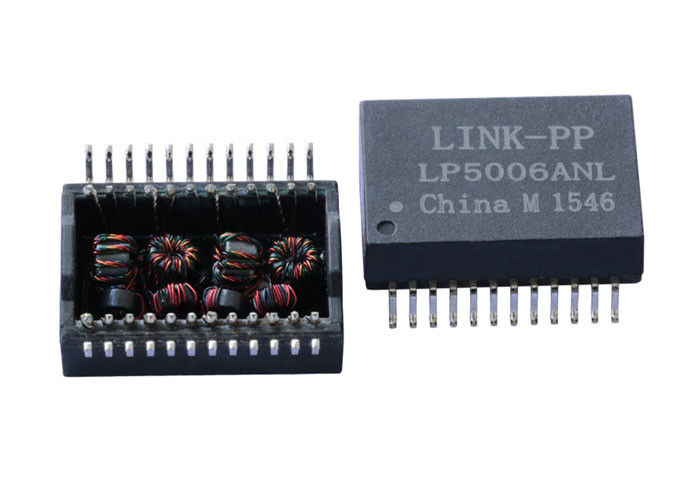

1.Single de Transformator LP5006ANL van havengigabit ethernet
2.Cross het Speld aan Speld Compatibele systeem van rf l22t001-3
3.1000 de toepassing van de Modulesethernet van basis-t Magnetics
Toepassing:
1.Rugged computers
2.Cable assemblage
3.Data outputmodules
4.PCI producten
| Speld aan speld L21N002-0 | |||
| Reeks | Transformator | Volgzaam BEREIK: | Ja |
| Aantal Havens: | Kies/Dubbel uit | De EU Volgzame RoHS: | Ja |
| Fabrikant | Verbinding-pp | China Volgzame RoHS: | Ja |
| Snelheid: | 1000 basis-T | Aantal Functies: | 1 |
| Pakket: | SMD | Draaienverhouding (Np: NS) | 1:1; 1:1 |
| SPELD | 24 | Status: | Actief |
| Draaiverhouding (±2%): | TX=1CT: 1CT RX=1CT: CT |
| Inductantie OCL: | 350uH MIN/@ 100KHz, 0.1V, Bias van 8mA gelijkstroom |
| Toevoegingsverlies: | -1.0dB MAXIMUM @ 1-65MHz |
| Terugkeerverlies: | -20dB MIN @ 1-10MHz |
| -16dB MIN @ 10-30MHz | |
| -12dB MIN @ 30-60MHz | |
| -10dB MIN @ 60-100MHz | |
| Dwarsbespreking: | -40dB MIN @ 1-30MHz |
| -35dB MIN @ 30-60MHz | |
| -30dB MIN @ 60-100MHz | |
| Gemeenschappelijke Wijzeverwerping: | -30dB MIN @ 1-50MHz |
| -20dB MIN @ 50-150MHz | |
| Hipottest: | 1500Vrms min |
| Werkende Temperatuurwaaier: | 0℃ AAN 70℃. /-40℃ AAN 85℃. |
NOTA'S:
1.Designed om toepassing te steunen
2.With diverse Draaienverhoudingen.
3.350uH min OCL met bias 8mA.
4.Maximum de terugvloeiingstemperatuur is 250℃, 5 Seconden.
5.Meets de specificatie van IEEE 802,3
6.UL certificatie: Dossiernummer E484635
7.Compliance met ROHS-vereisten
8.100% getest (niet alleen Geteste Partij)
