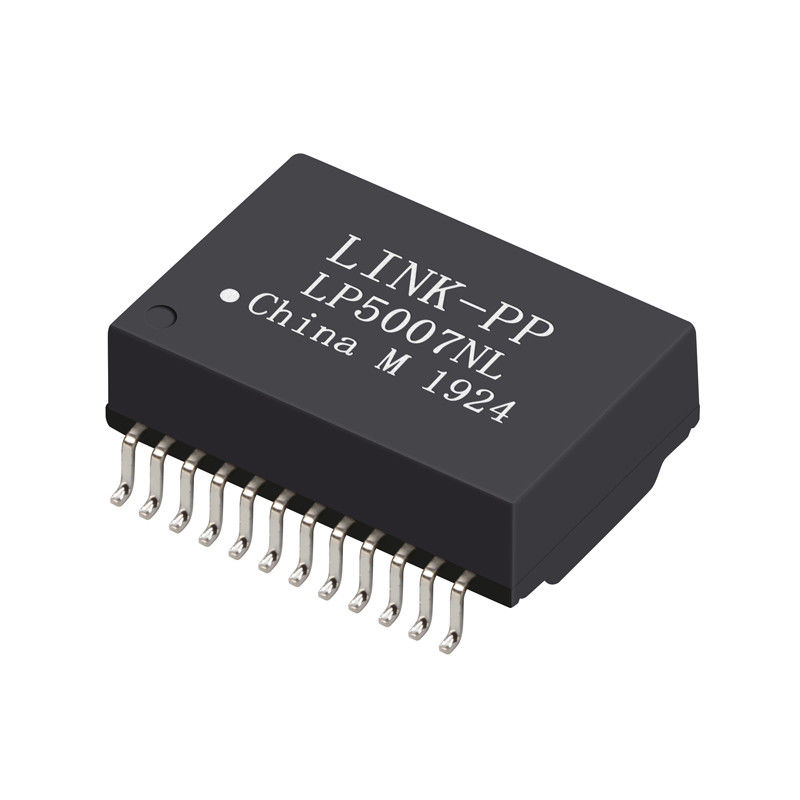

Magnetisch de Transformatorenkruis van 30FB-22NL Ethernet door LP5007NL

Productdetails

Plaats van herkomst: Guangdong, China

Merknaam: LINK-PP

Certificering: UL,RoHS,Reach,ISO

Modelnummer: LP5007NL

Betaling & het Verschepen Termijnen

Min. bestelaantal: 400/2000/10K/25K

Prijs: $0.06-$3.2

Verpakking Details: T&R

Levertijd: Voorraad

Betalingscondities: TT, NET30/60/90-Dagen

Levering vermogen: 3KK/Month

Krijg Beste Prijs
Hoogtepunt:

De Transformator van Gigabitmagnetics

,

Ethernettransformator

Punt:
30FB-22NL
Dwarsp.n:
LP5007NL
Speld nr:
24 spelden
Reeks:
De enige Transformator van Havengige
Beëindigingsstijl:
SMD/SMT
Isolatievoltage::
1500V
Steekproeven:
vrije aanbieding
Dwarsdeel:
30FB-22NL = LP5007NL
levenscyclus:
Meer dan 20years
Punt:
30FB-22NL
Dwarsp.n:
LP5007NL
Speld nr:
24 spelden
Reeks:
De enige Transformator van Havengige
Beëindigingsstijl:
SMD/SMT
Isolatievoltage::
1500V
Steekproeven:
vrije aanbieding
Dwarsdeel:
30FB-22NL = LP5007NL
levenscyclus:
Meer dan 20years
Magnetisch de Transformatorenkruis van 30FB-22NL Ethernet door LP5007NL
Magnetisch de Transformatorkruis van HX5004NL 1000Base-t door LP5007NL



Eigenschappen

■Ethernet Magnetische Transformatoren LP5007NL Gelijkwaardig aan 30FB-22NL
■Volgzaam met de Ontwerpen-norm van IEEE802.3ab voor 1000 basis-T
■Ontworpen voor Gigabit Ethernet Op lange afstand 10/100/1000 Hoogtepunt basis-T - duplextoepassingen
■Lage profi le surface zet verpakking ontworpen voor refl ow proces (op piek 245 °)
■Steunen 4 paren van Categorie 5 UTP-kabels


Magnetisch de Transformatorenkruis van 30FB-22NL Ethernet door LP5007NL 0

Elektrospecifi-kationen @ 25 °C
Inductantie ........................... 350 µH min.
met 8 mA gelijkstroom bias @ 100 KHz, 0,2 V
Lekkageinductantie .......... 0,50 max. µH.
@ 100 KHz, 0,2 V
Het type van Interwindingscapacitieve weerstand ........ 25 pF.
@ 100 KHz, 0,2 V
Gelijkstroom-Weerstand .................... 0,90 max. Ω.
Toevoegingsverlies ..................... 0.3-100 Mhz
-1,1 dB max.
Terugkeerverlies (dB min.)
0.3-30 Mhz ..................................... - 18
40 Mhz ......................................... - 14,4
50 Mhz ......................................... - 13,1
60-80 Mhz ...................................... - 12
Dwarsbespreking (dB min.)
0.3-30 Mhz ..................................... - 35
60-100 Mhz .................................... - 28
Gemeenschappelijke Wijzeverwerping (dB min.)
0.3-30 Mhz ..................................... - 40
60 Mhz ............................................ - 35
80-100 Mhz .................................... - 30
Draait Verhouding ........................... 1 CT: 1± 5%
Isolatie hallo-Pot….1500 VAC 1 mA 1 seconde.
Werkende Temperatuur
.................................. -40° C aan +85 °C



Magnetisch de Transformatorenkruis van 30FB-22NL Ethernet door LP5007NL 1


De Beschrijving van het Mfrpakket
VOLGZAME ROHS
Volgzaam BEREIK
Ja
De EU Volgzame RoHS
Ja
Status
Actieve meer dan 20 Jaar
Transformatortype
DATACOM TRANSFORMATOR
Toepassing
LAN; 10/100/1000 basis-t; ETHERNET
Isolatievoltage
1500.0 V
Verbinding-pp Kruis
LP5007NL reeks Gelijkwaardig Kruis
Beschikbaar dossier
Informatieblad/PDF, 3D Stap/IGS

Fabrikant Series
PT61020EL dwarsspeld aan Pin Analogue
Opzettende Eigenschap
DE OPPERVLAKTE ZET OP
Aantal Functies
4
Werkend temperatuur-Min
-40.0 Cel
Temperatuur-Maximum werken
85.0 Cel
Verpakkingsmethode
BAND & SPOEL 350pcs/Reel
Fysieke Afmeting
L17.62XB12.2XH6.0 (mm)
Primaire Inductantie
350.0 µH
Eind eindig
TIN
Draait Verhouding (Np: NS)
1CT: 1; 1CT: 1
Hoogte
6,0 mm
Lengte
17,62 mm
Breedte
12,2 mm
Extra Eigenschap
DE HOOGTEdimensie OMVAT OOK TEMINAL
