Productdetails
Plaats van herkomst: Guangdong, China
Merknaam: LINK-PP
Certificering: UL,RoHS,Reach,ISO

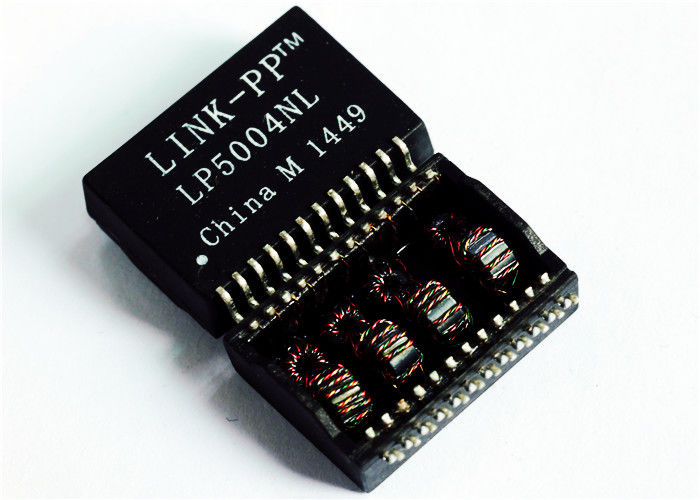

Modelnummer: LP5004NL
Betaling & het Verschepen Termijnen
Min. bestelaantal: 400/2000/10K/25K
Prijs: $0.06-$3.2
Verpakking Details: T&R
Levertijd: Voorraad
Betalingscondities: TT, NET30/60/90-Dagen
Levering vermogen: 3KK/Month
Punt: |
G24102MKG |
Dwarsp.n: |
LP5004NL |
Speld Nr: |
24 spelden |
Reeks: |
De enige Transformator van Havengige |
Beëindigingsstijl: |
SMD/SMT |
Isolatievoltage:: |
1500v |
monsters: |
Vrije aanbieding |
Dwarsdeel: |
G24102MKG = LP5004NL |
Punt: |
G24102MKG |
Dwarsp.n: |
LP5004NL |
Speld Nr: |
24 spelden |
Reeks: |
De enige Transformator van Havengige |
Beëindigingsstijl: |
SMD/SMT |
Isolatievoltage:: |
1500v |
monsters: |
Vrije aanbieding |
Dwarsdeel: |
G24102MKG = LP5004NL |
Elektrische specificaties @ 25 ° C
Inductantie ........................... 350 μH min.
met 8 mA DC-voorspanning @ 100 KHz, 0,2 V
Lekstroominductie .......... 0,50 μH max.
@ 100 KHz, 0,2 V
Wisselingscapaciteit ........ 25 pF typ.
@ 100 KHz, 0,2 V
DC-weerstand .................... 0,90 Ω max.
Insertion Loss ..................... 0.3-100 MHz
-1,1 dB max.
Retourverlies (dB min.)
0,3-30 MHz .....................................- 18
40 MHz .........................................- 14.4
50 MHz .........................................- 13.1
60-80 MHz ......................................- 12
Cross Talk (dB min.)
0,3-30 MHz .....................................- 35
60-100 MHz ....................................- 28
Afwijzing van gemeenschappelijke modus (dB min.)
0,3-30 MHz .....................................- 40
60 MHz ............................................ 35
80-100 MHz ....................................- 30
Turns Ratio ........................... 1 CT: 1 ± 5%
Isolatie Hi-Pot .... 1500 VAC 1 mA 1 sec.
Bedrijfstemperatuur
.................................. -40 ° C tot +85 ° C
Mfr Pakketbeschrijving | ROHS-CONFORMITEIT |
REACH Compliant | Ja |
EU RoHS-conform | Ja |
staat | Actief meer dan 20 jaar |
Transformatortype | DATACOM TRANSFORMER |
Toepassing | LAN; 10/100/1000 BASE-T; ETHERNET |
Isolatiespanning | 1500.0 V |
LINK-PP Cross | LP5007NL-serie Equivalent Cross |
Bestand beschikbaar | Datasheet / PDF, 3D Step / IGS |
Serie van de fabrikant | PT61020EL Cross Pin to Pin Analoog |
Montage functie | OPPERVLAKTE MONTAGE |
Aantal functies | 4 |
Bedrijfstemperatuur-Min | -40.0 Cel |
Bedrijfstemperatuur - Max | 85.0 Cel |
Inpak methode | TAPE & REEL 350 stks / Reel |
Fysieke dimensie | L17.62XB12.2XH6.0 (mm) |
Primaire zelfinductie | 350.0 μH |
Terminal Finish | BLIK |
Turns Ratio (Np: Ns) | 1CT: 1; 1CT: 1 |
Hoogte | 6,0 mm |
Lengte | 17,62 mm |
Breedte | 12,2 mm |
Extra functie | HIGHT DIMENSION INCLUSIEF TEMINAL OOK |
